Газосигнализаторы АВУС-КОМБИ, исп. АВУС-КОМБИ-СН4, АВУС-КОМБИ-С3Н8, АВУС-КОМБИ-СО, АВУС-КОМБИ-СО-э

Назначение

Газосигнализаторы АВУС-КОМБИ предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от модификации, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Описание

Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газосигнализаторы выполнены одноблочными.

Способ забора пробы - диффузионный.

Газосигнализатор выпускается в четырёх основных исполнениях, обозначения приведены в таблице 1.

Таблица 1

Принцип измерений газосигнализаторов:

- для исполнения АВУС-КОМБИ-СО-э - электрохимический, основанный на амперометрическом принципе измерений;

- для остальных исполнений - полупроводниковый, основанный на изменении сопротивления чувствительного элемента в результате адсорбции на нём молекул определяемого компонента.

Газосигнализаторы обеспечивают световую и звуковую сигнализацию, замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2 (в зависимости от исполнения).

Газосигнализатор имеет следующие виды сигнализации:

а) прерывистая световая жёлтого цвета, свидетельствующая о прогреве газосигнализатора;

б) непрерывная световая зеленого цвета, свидетельствующая о включении газосигнализатора в сеть питания;

в) прерывистая световая красного цвета, и прерывистая звуковая, свидетельствующая о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 1”;

г) непрерывная световая красного цвета и непрерывная звуковая, свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 2”.

Таблица 2

1) Клапан - возможность подключения электромагнитного клапана с импульсным управлением.

2) Реле - наличие встроенного реле для подключения внешнего исполнительного устройства.

3) UART - наличие последовательного интерфейса для подключения к БГС-Р ВОРС «Стрелец».

4) ШС - резистивный выход на шлейф сигнализации ВОРС «Стрелец».__________________________

Степень защиты корпуса газосигнализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды не ниже IP 30 по ГОСТ 14254-96.

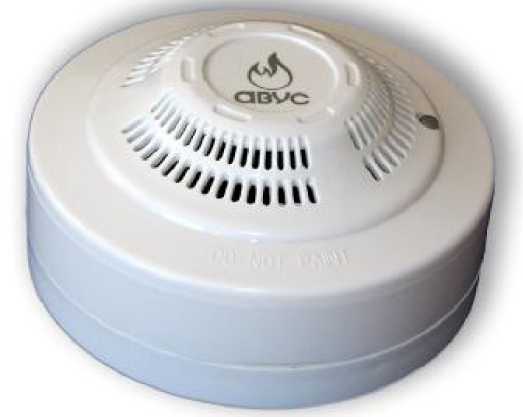

Внешний вид газосигнализаторов приведен на рисунке 1.

Рисунок 1 - Газосигнализаторы АВУС-КОМБИ - внешний вид

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя;

- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

- формирование UART для БГС-Р ВОРС «Стрелец»;

- диагностику аппаратной части газосигнализатора.

Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемого компонента по данным от сенсора;

2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

3) непрерывную самодиагностику аппаратной части газосигнализатора.

Лист № 4 всего листов 8

Встроенное ПО газоанализатора идентифицируется посредством внесения наименования и номера версии ПО в руководство по эксплуатации газосигнализатора.

Идентификационные данные ПО приведены в таблицах 3 - 6.

Таблица 3 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СН4

Таблица 4 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СзН8

Таблица 5 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО

Таблица 6 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО-э

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Пороги срабатывания газосигнализаторов и пределы допускаемой погрешности газосигнализаторов (в нормальных и рабочих условиях), а также время срабатывания сигнализации приведены в таблице 7.

Таблица 7

Лист № 7

всего листов 8

9) Средняя наработка на отказ, ч                                                 20 000

Условия эксплуатации

- Диапазон температуры окружающей среды, °С                     от минус 10 до 40

- Диапазон относительной влажности воздуха при температуре 25 °С,

% (без конденсации влаги)                                                         от 30 до 90

- Диапазон атмосферного давления, кПа                                  от 84 до 106,7

- Содержание неизмеряемых компонентов в воздухе рабочей зоны не должно превышать предельно допустимых концентраций (ПДК) по ГОСТ 12.1.005-88.

Знак утверждения типа

наносится на специальную табличку на задней стенке корпуса газосигнализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки газоанализаторов приведен в таблице 8.

Таблица 8

Поверка

осуществляется по документу МП-242 - 0889 -2009 "Газосигнализаторы АВУС-КОМБИ. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" "11" сентября 2009 г. с изменением № 1 от 18.11.2014 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовыми смесями метан - воздух (ГСО 102572013), пропан - воздух (ГСО 10263-2013), оксид углерода - воздух (ГСО 10260-2013) по ТУ 6-162956-92 в баллонах под давлением;

- рабочий эталон 2-го разряда - генератор влажного газа ГВГ по ШДЕК.418313.900 ТУ, диапазон воспроизведения относительной влажности газа от 1 до 93 %;

- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-21-5-85.

Сведения о методах измерений

Методика измерений приведена в документе ПИЖМ.425431.026 РЭ «Газосигнализаторы АВУС-КОМБИ. Руководство по эксплуатации».

Нормативные документы

1) ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

2) ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3) Газосигнализаторы АВУС-КОМБИ. Технические условия ТУ 4215-007-07518266-2009.

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда.
