Газосигнализаторы АВУС-КОМБИ
| Номер в ГРСИ РФ: | 41708-22 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ОАО "Авангард", г.С.-Петербург |
Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41708-22 |
| Действует | по 01.04.2027 |
| Наименование | Газосигнализаторы |
| Модель | АВУС-КОМБИ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e2535654-ca0c-e5d5-a254-5e2dba13f1c3 |
Производитель / Заявитель
Открытое акционерное общество "Авангард" (ОАО "Авангард"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7316
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7309 (100%) |
| Неуспешных поверок (СИ непригодно) | 7 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
41708-22: Описание типа
2024-41708-22.pdf
|
Скачать | 452.7 КБ | |
|
41708-22: Методика поверки
2024-mp41708-22.pdf
|
Скачать | 654.9 КБ |
Описание типа
Назначение
Газосигнализаторы АВУС-КОМБИ (далее - газосигнализаторы) предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от исполнения, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.
Описание
Принцип измерений газосигнализаторов:
- для АВУС-КОМБИ-СО-э - электрохимический, основанный на амперометрическом принципе измерений;
- для АВУС-КОМБИ-СН4, АВУС-КОМБИ- C3H8, АВУС-КОМБИ-СО -полупроводниковый, основанный на изменении сопротивления чувствительного элемента в результате адсорбции на нём молекул определяемого компонента;
- для АВУС-КОМБИ-СН4, АВУС-КОМБИ- C3H8 - термокаталитический, основанный на каталитическом окислении на нагреваемом измерительном элементе любых горючих газов, содержащихся в окружающем воздухе.
Газосигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
Конструктивно газосигнализаторы выполнены одноблочными.
Способ забора пробы - диффузионный.
Газосигнализаторы выпускаются в четырёх основных модификациях, обозначения приведены в таблице 1.
Таблица 1 - Модификации газосигнализаторов
|
Модификация газосигнализатора |
Определяемый компонент |
Тип сенсора |
|
АВУС-КОМБИ-СН4 |
Метан |
полупроводниковый, термокаталитический |
|
АВУС-КОМБИ- C3H8 |
Пропан |
полупроводниковый, термокаталитический |
|
АВУС-КОМБИ-СО |
Оксид углерода |
полупроводниковый |
|
АВУС-КОМБИ-СО-э |
Оксид углерода |
электрохимический |
Газосигнализаторы обеспечивают световую и звуковую сигнализацию, замыкание контактов реле управления электромагнитным клапаном или другими исполнительными устройствами, возможность вырабатывать управляющий сигнал для автоматического запирания электромагнитного клапана с импульсным управлением, а также другие типы управляющих сигналов в соответствии с таблицей 2.
Таблица 2 - Типы управляющих сигналов газосигнализаторов
|
Наименование |
Обозначение |
Наличие исполнительного устройства |
Наличие интерфейса |
Тип сенсора | ||
|
Клапан1) |
Реле2) |
RS-485 |
ШС3) | |||
|
Газосигнализатор АВУС-КОМБИ-СН4 |
ПИЖМ.425431.026 |
+ |
- |
- |
- |
полупроводн иковый |
|
ПИЖМ.425431.026-01 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.026-02 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.026-03 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.026-06 |
+ |
- |
- |
+ | ||
|
ПИЖМ.425431.026-07 |
+ |
- |
- |
- |
термокатали тический | |
|
ПИЖМ.425431.026-08 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.026-09 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.026-10 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.026-11 |
+ |
- |
- |
+ | ||
|
Газосигнализатор АВУС-КОМБИ-С3Н8 |
ПИЖМ.425431.027 |
+ |
- |
- |
- |
полупроводн иковый |
|
ПИЖМ.425431.027-01 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.027-02 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.027-03 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.027-06 |
+ |
- |
- |
+ | ||
|
ПИЖМ.425431.027-07 |
+ |
- |
- |
- |
термокатали тический | |
|
ПИЖМ.425431.027-08 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.027-09 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.027-10 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.027-11 |
+ |
- |
- |
+ | ||
|
Газосигнализатор АВУС-КОМБИ-СО |
ПИЖМ.425431.028 |
+ |
- |
- |
- |
полупроводн иковый |
|
ПИЖМ.425431.028-01 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.028-02 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.028-03 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.028-06 |
+ |
- |
- |
+ | ||
|
Газосигнализатор АВУС-КОМБИ-СО-э |
ПИЖМ.425431.029 |
+ |
- |
- |
- |
электрохими ческий |
|
ПИЖМ.425431.029-01 |
- |
+ |
- |
- | ||
|
ПИЖМ.425431.029-02 |
+ |
- |
+ |
- | ||
|
ПИЖМ.425431.029-03 |
- |
+ |
+ |
- | ||
|
ПИЖМ.425431.029-06 |
+ |
- |
- |
+ | ||
Газосигнализаторы имеют следующие виды сигнализации:
а) прерывистая световая жёлтого цвета, свидетельствующая о прогреве газосигнализатора;
б) непрерывная световая зеленого цвета, свидетельствующая о включении газосигнализатора в сеть питания;
в) прерывистая световая красного цвета и прерывистая звуковая, свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 1”;
г) непрерывная световая красного цвета и непрерывная звуковая, свидетельствующие о достижении концентрацией метана, пропана или оксида углерода уровня срабатывания сигнализации “Порог 2”.
Маркировка устройств, в том числе нанесение заводского номера, состоящего из арабских цифр, производится методом лазерной гравировки на идентификационные таблички, которые наклеиваются на каждый газосигнализатор. Нанесение знака поверки на газосигнализатор не предусмотрено. Пломбирование газосигнализатора от несанкционированного доступа не предусмотрено.

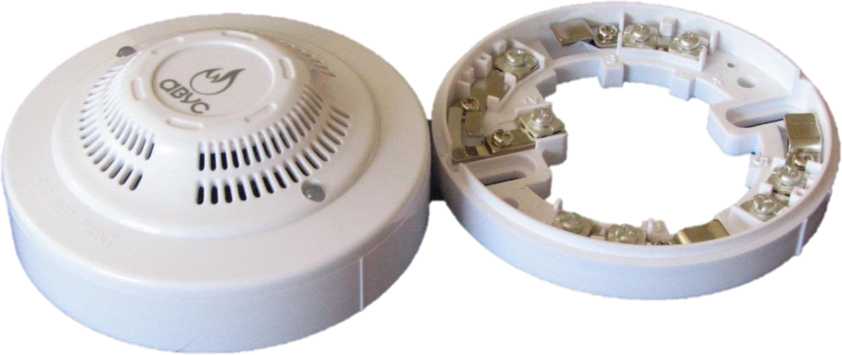

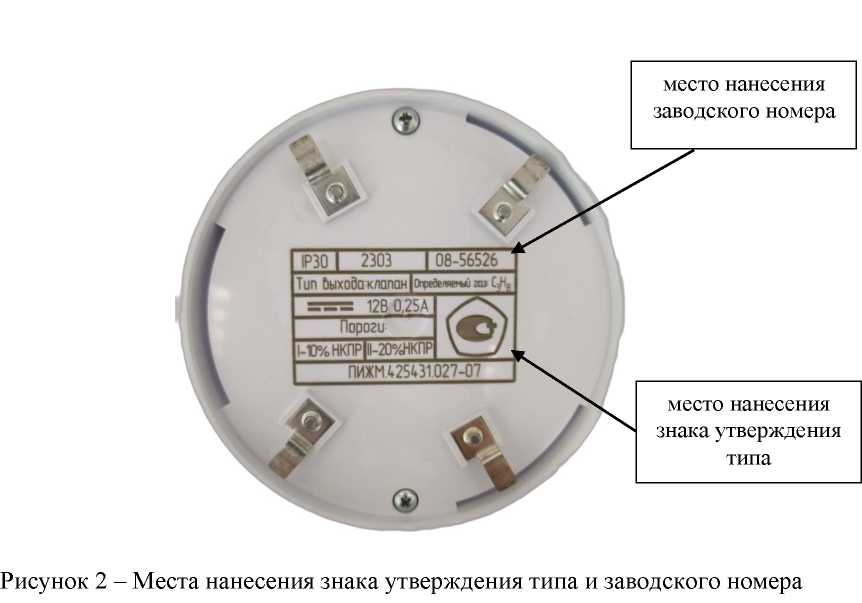

Об щий вид газосигнализаторов приведен на рисунке 1. Места нанесения знака утверждения типа и заводского номера указаны на рисунке 2.

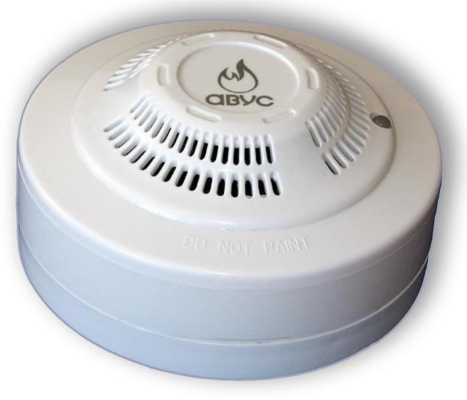

Рисунок 1 - Общий вид газосигнализаторов
Программное обеспечение
Газосигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе, которое обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
- формирование UART для БГС-Р ВОРС «Стрелец» (для соответствующих исполнений);
- диагностику аппаратной части газосигнализатора.
Встроенное ПО газосигнализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от сенсора;
2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
3) непрерывную самодиагностику аппаратной части газосигнализатора.
Встроенное ПО газосигнализаторов идентифицируется посредством внесения наименованияи номера версии ПО в руководство по эксплуатации газосигнализатора.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газосигнализаторов.
Газосигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077— 2014.
Идентификационные данные ПО приведены в таблицах 3-6.
Лист № 5
Всего листов 9
Таблица 3 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СН4
|
Идентификацион |
Значение | |||||||||
|
ные данные (признаки) |
ПИЖМ.42 5431.026 |
ПИЖМ.42 5431.02601 |
ПИЖМ.42 5431.02602 |
ПИЖМ.42 5431.02603 |
ПИЖМ.42 5431.02606 |
ПИЖМ.42 5431.02607 |
ПИЖМ.42 5431.02608 |
ПИЖМ.42 5431.02609 |
ПИЖМ.42 5431.02610 |
ПИЖМ.42 5431.026 11 |
|
Идентификацион ное наименование |
ПИЖМ. |
ПИЖМ. |
ПИЖМ. |
ПИЖМ. |
ПИЖМ. |
ПИЖМ. |
ПИЖ М.468 232.10 8Д42 |
ПИЖМ. |
ПИЖМ. |
ПИЖМ .468232 .111Д4 2 |
|
данных |
468232.0 |
468232.0 |
468232.0 |
468232. |
468232.0 |
468232.1 |
468232. |
468232.1 | ||
|
программировани я |
18Д42 |
19Д42 |
31Д42 |
032Д42 |
28Д42 |
07Д42 |
109Д42 |
10Д42 | ||
|
Номер версии (идентификацион ный номер) ПО |
V6 |
V6 |
V4 |
V4 |
V3 |
V1 |
V1 |
V1 |
V1 |
V1 |
|
Цифровой идентификатор ПО |
BA64B0 C0FBD0 EC3056 |
F02ADF D482892 9AD184 |
A282BF 74C2B9 E57B9B |
7731791 A4EF40 CF6690 |
6861483 CE481E 91CA00 |
8d876c5 5ff565f1 8cec81d 57d9ed5 2f3 |
c6d2b4 9b9d9e 756989 |
8d876c5 5ff565f1 8cec81d 57d9ed5 2f3 |
c6d2b49 b9d9e75 6989d37 a505696 8b0e |
68b643 067187 e5ef59a a773c2 5ae5baf |
|
(алгоритм MD5) |
F10A72 EDCF2F ED |
E281C0 8DD4C8 B |
C830666 09CEA4 8 |
2CE120 6697D4 D |
5B28D3 09E7F8 A |
d37a50 56968b 0e | ||||
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 4 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-С3Н8
|
Идентификацион ные данные (признаки) |
Значение | |||||||||
|
ПИЖМ.42 5431.027 |
ПИЖМ.42 5431.02701 |
ПИЖМ.42 5431.02702 |
ПИЖМ.42 5431.02703 |
ПИЖМ.42 5431.02706 |
ПИЖМ.42 5431.02707 |
ПИЖМ.42 5431.02708 |
ПИЖМ.42 5431.02709 |
ПИЖМ.42 5431.02710 |
ПИЖМ.42 5431.02711 | |
|
Идентификацион ное наименование |
ПИЖМ. |
ПИЖМ. |
ПИЖМ .468232 .033Д4 2 |
ПИЖМ. |
ПИЖМ .468232 .029Д4 2 |
ПИЖМ. |
ПИЖМ .468232 .113Д4 2 |
ПИЖМ. |
ПИЖМ. |
ПИЖМ. |
|
данных |
468232. |
468232.0 |
468232.0 |
468232.1 |
468232. |
468232.1 |
468232.1 | |||
|
программировани я |
020Д42 |
21Д42 |
34Д42 |
12Д42 |
114Д42 |
15Д42 |
16Д42 | |||
|
Номер версии (идентификацион ный номер) ПО |
V5 |
V5 |
V4 |
V4 |
V3 |
V1 |
V1 |
V1 |
V1 |
V1 |
|
Цифровой идентификатор ПО |
9EAA19 B3D803 A52276 |
1F39F1 A35905 F2A530 |
9EAA1 9B3D8 03A522 |
1F39F1 A35905 F2A530 |
80486F 5AE420 A5AAB |
8d876c5 5ff565f1 8cec81d 57d9ed5 2f3 |
c6d2b4 9b9d9e 756989 |
8d876c5 5ff565f1 8cec81d 57d9ed5 2f3 |
c6d2b49 b9d9e75 6989d37 a505696 8b0e |
68b6430 67187e5 ef59aa77 3c25ae5 baf |
|
(алгоритм MD5) |
223650F 60ACFB |
9154799 F51A65 |
762236 50F60A |
9154799 F51A65 |
36D2C C2AC7 |
d37a50 56968b | ||||
|
3 |
E |
CFB3 |
E |
86D18 |
0e | |||||
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 5 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО
|
Идентификаци онные данные (признаки) |
Значение | ||||
|
ПИЖМ.425431 .028 |
ПИЖМ.425431. 028-01 |
ПИЖМ.425431 .028-02 |
ПИЖМ.425431 .028-03 |
ПИЖМ.4254 31.028-06 | |
|
Идентификаци онное наименование данных программирова ния |
ПИЖМ.468232 .022Д42 |
ПИЖМ.468232. 023Д42 |
ПИЖМ.468232 .035Д42 |
ПИЖМ.468232 .036Д42 |
ПИЖМ.4682 32.030Д42 |
|
Номер версии (идентификаци онный номер) ПО |
V8 |
V8 |
V6 |
V6 |
V2 |
|
Цифровой идентификатор ПО (алгоритм MD5) |
F1F94639620B 3A8D9A24575 4A9466069 |
E5E585B48B4D 4C4A5EE5DD0 FBBC38867 |
F1F94639620B 3A8D9A24575 4A9466069 |
E5E585B48B4 D4C4A5EE5D D0FBBC38867 |
9EE22BCC8 FFAB8CA47 AE22189B05 62BA |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Таблица 6 - Идентификационные данные ПО для газосигнализаторов АВУС-КОМБИ-СО-э
|
Идентификац ионные данные (признаки) |
Значение | ||||
|
ПИЖМ.425431 .029 |
ПИЖМ.425431 .029-01 |
ПИЖМ.425431 .029-02 |
ПИЖМ.425431. 029-03 |
ПИЖМ.42543 1.029-06 | |
|
Идентификац ионное наименование данных программиро вания |
ПИЖМ.468232 .024Д42 |
ПИЖМ.468232 . 025Д42 |
ПИЖМ.468232 .037Д42 |
ПИЖМ.468232. 038Д42 |
ПИЖМ.468 232.100Д42 |
|
Номер версии (идентификац ионный номер) ПО |
V1 |
V1 |
V1 |
V1 |
V1 |
|
Цифровой идентификато р ПО (алгоритм MD5) |
CF93A3BD197 4F065B6ABD4 E6965E6FE4 |
FB9BB585A6C DF971F57B2A 7A86988B0F |
CF93A3BD197 4F065B6ABD4 E6965E6FE4 |
FB9BB585A6C DF971F57B2A7 A86988B0F |
1EE3775E0D4 97E8022DF9D C69E0C550F |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.
Технические характеристики
Таблица 7 - Метрологические характеристики газосигнализаторов
|
Модификация газосигнализатора / определяемый компонент |
Обозначение порога срабатывания сигнализации |
Номинальное значение порога срабатывания сигнализации |
Пределы допускаемой основной абсолютной погрешности газосигнализатора |
Пределы допускаемой абсолютной погрешности газосигнализа тора в рабочих условиях |
Время срабатывания сигнализации, с, не более |
|
АВУС-КОМБИ-СН4 / метан (СН4) |
Порог 1 Порог 2 |
10 % НКПР 20 % НКПР |
±2,5 % НКПР ±2,5 % НКПР |
±5 % НКПР ±5 % НКПР |
- с полупроводни ковым сенсором - 30; - с термокаталит ическим сенсором - 15 |
|
АВУС-КОМБИ- С3Н8 / пропан (СзН8) |
Порог 1 Порог 2 |
10 % НКПР 20 % НКПР |
±2,5 % НКПР ±2,5 % НКПР |
±5 % НКПР ±5 % НКПР |
- с полупроводни ковым сенсором - 30; - с гермокаталити ческим сенсором - 15 |
|
АВУС-КОМБИ-СО / оксид углерода (СО) |
Порог 1 Порог 2 |
20 мг/м3 100 мг/м3 |
±5 мг/м3 ±20 мг/м3 |
±11 мг/м3 ±45 мг/м3 |
150 |
|
АВУС-КОМБИ-СО-э / оксид углерода (СО) |
Порог 1 Порог 2 |
20 мг/м3 100 мг/м3 |
±5 мг/м3 ±20 мг/м3 |
±11 мг/м3 ±45 мг/м3 |
30 |
|
Примечание - Значения НКП |
Р для метана и пропана в соответствии с ГОСТ 31610.20-1-2020 | ||||
Таблица 8 - Дополнительные метрологические характеристики газосигнализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева газосигнализаторов, мин, не более - с термокаталитическим сенсором - с полупроводниковым и электрохимическим сенсором |
10 60 |
|
Нормальные условия измерений: - диапазон температуры окружающей среды, oC: - относительная влажность окружающей среды при температуре +25 oC, % - диапазон атмосферного давления, кПа |
от +15 до +25 50±10 от 84,0 до 106,7 |
Таблица 9 - Основные технические характеристики газосигнализаторов
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания постоянным током, В |
от 11,4 до 12,6 |
Продолжение таблицы 9
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более - с термокаталитическим сенсором - с полупроводниковым и электрохимическим сенсором |
2,5 1,5 |
|
Уровень звукового давления по оси звукового излучателя на расстоянии 1 м, дБ, не менее |
85 |
|
Габаритные размеры, мм, не более: - диаметр - высота |
100 50 |
|
Масса, кг, не более |
0,25 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч |
20 000 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP30 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С для исполнений с термокаталитическим сенсором и АВУС-КОМБИ-СО-э для остальных исполнений - относительная влажность, % - атмосферное давление, кПа |
от -10 до +50 от +5 до +50 от 30 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на специальную табличку на задней стенке корпуса газосигнализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность газосигнализаторов АВУС-КОМБИ
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Газосигнализатор АВУС-КОМБИ |
АВУС-КОМБИ в зависимости от исполнения (см. таблицу 2) |
1 | |
|
Руководство по эксплуатации |
ПИЖМ.425431.026 РЭ |
1 | |
|
Сетевой адаптер ARDV-06-12A ф. Arlight |
1 |
Для ПИЖМ.425431.026-02, ПИЖМ.425431.026-03, ПИЖМ.425431.026-09, ПИЖМ.425431.026-10, ПИЖМ.425431.027-02, ПИЖМ.425431.027-03, ПИЖМ.425431.027-09, ПИЖМ.425431.027-10, ПИЖМ.425431.028-02, ПИЖМ.425431.028-03, ПИЖМ.425431.029-02, ПИЖМ.425431.029-03 по требованию заказчика |
Сведения о методах измерений
приведены в разделе 2.4 «Порядок работы» документа ПИЖМ.425431.026 РЭ «Газосигнализатор АВУС-КОМБИ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 № 2315;
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 4215-007-07518266-2009 Газосигнализаторы АВУС-КОМБИ. Технические условия.
Другие Газоанализаторы
