Антенны измерительные логопериодические HL040

Назначение

Антенны измерительные логопериодические HL040 (далее по тексту - антенны) совместно с измерительными приемными устройствами и генераторами применяются для измерений плотности потока энергии электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 0,4 до 3,0 ГГц и применяются при испытаниях изделий антенной техники.

Описание

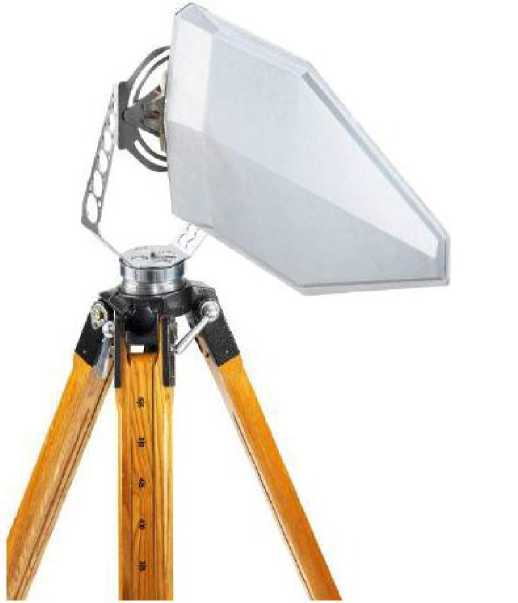

Рисунок 1 - Общий вид антенны

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа и нанесения оттисков клейм

Место нанесения оттисков клейм

Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на диполях высокочастотного тока в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Конструктивно антенна представляет собой логопериодическую решетку диполей с переменнофазным питанием, возбуждаемую двухпроводной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. На другом конце двухпроводной линии размещена резисторная нагрузка. Система вибраторов, длины которых изменяются по логарифмическому закону, формирует частотнонезависимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Резисторная нагрузка улучшает согласование и равномерность частотной характеристики антенны. Логопериодическая решетка вмонтирована в защитный пластиковый корпус.

Для измерений параметров электромагнитного поля антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на правый нижний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на корпусе антенн.

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Комплектность

Комплект поставки прибора приведен в таблице 2.

Таблица 2

Поверка

проводится в соответствии с документом МП 41725-09 «Антенны измерительные логопериодические HL040. Методика поверки», утвержденным ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2008 г.

Средства поверки: Измеритель КСВН панорамный Р2-83 (диапазон частот 0,1-17,44 ГГц, диапазон измерений КСВН от 1,07 до 5,0, предел допускаемой относительной погрешности измерений КСВН 25 %), рабочий эталон для поверки измерительных антенн РЭИА-1 (диапазон частот от 30 до 1000 МГц, диапазон измерений коэффициента калибровки антенн от 10 до 50 дБ/м, пределы допускаемой основной погрешности определения коэффициента калибровки поверяемых антенн не более ±0,5 дБ), рабочий эталон для поверки измерительных антенн РЭИА-2 (диапазон частот от 1,0 до 40 ГГц, диапазон измерений эффективной площади антенн от 3 до 800 см2, пределы допускаемой основной погрешности определения эффективной площади поверяемых антенн не более ±0,5 дБ).

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе «Антенны измерительные логопериодические HL040. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.463-82 «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и средства поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;

- при осуществлении мероприятий государственного контроля (надзора).
