Излучатели в виде модели абсолютно черного тела АЧТ-165/40/100

Назначение

Излучатели в виде модели абсолютно черного тела АЧТ-165/40/100 (далее -излучатели) второго разряда предназначены для настройки, калибровки и поверки средств бесконтактного измерения температуры (пирометров полного и частичного излучения, сканирующих пирометров и тепловизионных систем) в диапазоне температур от 40 до 95 °С в лабораторных и цеховых условиях.

Описание

Принцип действия излучателей основан на том, что для излучающей полости, выполненной в виде модели абсолютно черного тела, значение интегральной энергетической яркости и сила излучения соответствует закону теплового излучения Планка.

Излучатели состоят из теплового излучателя, блока управления, соединительных кабелей и эталонного термометра сопротивления.

Тепловой излучатель выполнен в виде цилиндрической полости с гофрированным дном, находящейся в металлическом корпусе, внутри которого расположен резервуар для воды. Стенки и гофрированное дно имеют специальное покрытие, обеспечивающее заданный коэффициент черноты.

Поддержание температуры излучающей полости осуществляется автоматически при помощи датчика, расположенного в резервуаре, и регулятора, встроенного в блок управления.

Температура излучающей полости измеряется по эталонному термометру сопротивления. Эталонный термометр сопротивления устанавливается в специальный колодец, расположенный рядом с выходным отверстием полости теплового излучателя и включается в измерительную цепь вольтметра.

Внешний вид излучателей представлен на рисунке 1. Схема пломбирования блока управления и теплового излучателя приведены на рисунках 2 и 3 соответственно.

а)                                       б)                                         в)

Рисунок 1 - Внешний вид излучателей: а) - тепловой излучатель;

б) - блок управления;

в) - эталонный термометр сопротивления.

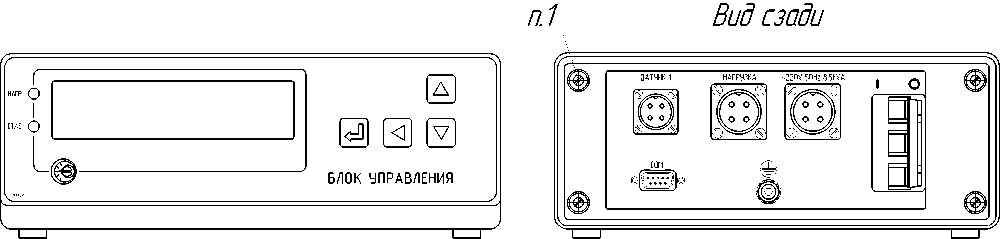

Рисунок 2 - Схема пломбирования блока управления:

п.1 - место установки пломбы для защиты от несанкционированного доступа

Рисунок 3 - Схема пломбирования теплового излучателя:

п.1 - место установки пломбы для защиты от несанкционированного доступа

Программное обеспечение

Внутреннее программное обеспечение записано в микроконтроллере блока управления и предназначено для сбора, обработки и вывода данных на дисплей и управлением работой излучателей.

Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2011 - «низкий».

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Технические характеристики

Основные метрологические технические характеристики излучателей приведены в

таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на излучатель в виде наклейки.

Комплектность

Комплектность излучателей приведена в таблице 3. Таблица 4

Поверка

Поверка излучателей проводится согласно методике поверки МП 2412-0034-2009 «Излучатели в виде модели абсолютно черного тела АЧТ-165/40/100. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2009 года.

Основные средства поверки:

- линейка измерительная: до 1000 мм по ГОСТ 427-75;

- штангенциркуль по ГОСТ 166-89;

- секундомер СА: цена деления 0,1 с;

- эталонный пирометр 1-ого разряда: диапазон измерений температуры от 0 до 100 °С.

Сведения о методах измерений

Методика измерений излучателей приведена в документе ДДШ2.979.003 РЭ «Излучатель в виде модели абсолютно черного тела АЧТ-165/40/100. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ Р 8.566-96 «ГСИ. Излучатели эталонные (образцовые) в виде моделей абсолютно черного тела для диапазона температур от минус 50 до плюс 2500 °С. Методика аттестации и поверки»

ТУ4276-067-02566540-2006 «Излучатели в виде модели абсолютно черного тела АЧТ-165/40/100. Технические условия»

Рекомендации к применению

- выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
