Усилители измерительные CANHEAD
| Номер в ГРСИ РФ: | 41762-09 |
|---|---|
| Производитель / заявитель: | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия |
|
41762-09: Описание типа
2014-41762-09.pdf
|
Скачать | 117.1 КБ |
Для измерения электрических сигналов от четвертьмостовых, полумостовых и полномостовых тензометрических датчиков, источников напряжения постоянного тока. Область применения - прецизионные измерения, измерения деформаций и напряжений материалов и конструкций, автоматизация исследовательских и технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41762-09 |
| Действует | по 04.12.2019 |
| Наименование | Усилители измерительные |
| Модель | CANHEAD |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3c431ce1-65fe-16c7-d4e7-11160a827dfb |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.05 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.12.2014 |
| Номер сертификата | 36771 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 10 от 05.11.09 п.35 |
Производитель / Заявитель
Фирма "Hottinger Baldwin Messtechnik GmbH", ГЕРМАНИЯ
Германия
Im Tiefen See 45, D-64293, Darmstadt, Deutschland, Postfach 100151, www.hbm.com, E-mail: hbmchina@hbm.com.cn
Поверка
| Методика поверки / информация о поверке | МП-139/447-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41762-09: Описание типа
2014-41762-09.pdf
|
Скачать | 117.1 КБ |
Описание типа
Назначение
Усилители измерительные CANHEAD (далее по тексту - усилители) предназначены для измерения электрических сигналов от четвертьмостовых, полумостовых и полномостовых тензометрических датчиков, источников напряжения постоянного тока.
Описание
Усилители конструктивно выполнены в виде усилительного модуля СА1030, размещённого внутри базовых модулей СВ1014-120, СВ1014-350, СВ1014-700, СВ1014-1000, СВ1015-120, СВ1015-350, СВ1015-700, СВ1015-1000, СВ1016-120, СВ1016-350 или СВ1010. Базовые модули отличаются типами подключаемых датчиков и способами подключения (см. таблицу 1).
Усилительный модуль СА1030 предназначен для работы с базовыми модулями и производит цифровую обработку сигналов, поступающих через базовые модули. Усилительный модуль СА1030 также содержит цифровые фильтры низких частот с характеристиками Бесселя. Управление и питание усилителей осуществляется по шине CAN bus.
На передней панели усилителей размещены разъемы для подключения измерительных цепей и температурной компенсации, а на задней - разъемы для подключения к интерфейсу CAN bus и два световых индикатора состояния соединения.
Усилители измерительные CANHEAD имеют 10 измерительных каналов и осуществляют усиление и цифровое преобразование электрических сигналов, поступающих от первичных измерительных преобразователей, с разрешающей способностью до 23 бит и частотой дискретизации до 300 Гц по каждому каналу и дальнейшую передачу полученных данных по интерфейсу CAN bus.

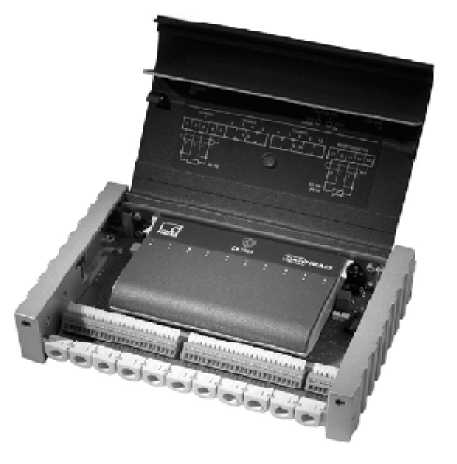

Фотография общего вида изображена на рисунке 1.
Рисунок 1- Фотография общего вида усилителей измерительных CANHEAD
Таблица 1 - Перечень базовых модулей
|
Тип базового модуля |
Тип подключаемого датчика |
Схема подключения датчика и тип соединения |
|
СВ1010 |
Тензометрический полномостовой и полумостовой, источник напряжения |
6-проводная, разъёмы RJ45 |
|
СВ1014-120 |
Тензометрический четвертьмостовой, 120 Ом |
3-проводная, подпружиненные зажимы или пайка |
|
СВ1014-350 |
Тензометрический четвертьмостовой, 350 Ом | |
|
СВ 1014-700 |
Тензометрический четвертьмостовой, 700 Ом | |
|
СВ1014-1000 |
Тензометрический четвертьмостовой, 1000 Ом | |
|
СВ1015-120 |
Тензометрический четвертьмостовой, 120 Ом |
4-проводная, подпружиненные зажимы или пайка |
|
СВ1015-350 |
Тензометрический четвертьмостовой, 350 Ом | |
|
СВ 1015-700 |
Тензометрический четвертьмостовой, 700 Ом | |
|
СВ1015-1000 |
Тензометрический четвертьмостовой, 1000 Ом | |
|
СВ1016-120 |
Тензометрический четвертьмостовой, 120 Ом |
4-проводная, разъёмы RJ45 |
|
СВ1016-350 |
Тензометрический четвертьмостовой, 350 Ом |
Технические характеристики
Основные метрологические и технические характеристики сменных измерительных модулей представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики сменных измерительных модулей________________________________________________________________
|
Наименование |
Характеристика (диапазон измерения, погрешность) | ||
|
Класс точности |
0,1 | ||
|
Несущая частота, Гц |
600 | ||
|
Количество измерительных каналов |
10 | ||
|
Входы для подключения тензометрических датчиков | |||
|
Напряжение питания датчика, В |
0,5 |
1 |
2,5 |
|
Диапазоны измерения коэффициента преобразования, мВ/В |
20 |
10 |
4 |
|
Входы для подключения источников напряжения постоянного тока | |||
|
Входное сопротивление, МОм |
2 | ||
|
Диапазон измерения, В |
от минус 10 до 10 | ||
|
Напряжение питания |
от 10 до 36 В постоянного тока | ||
|
Потребляемая мощность, Вт, не более |
1,8 | ||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
182 х 131 х 40 | ||
|
Масса, кг, не более |
0,58 | ||
|
Условия эксплуатации: рабочий диапазон температур, °C относительная влажность, % |
от минус 30 до 70 от 10 до 90 | ||
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
Комплектность
Комплектность усилителей измерительных CANHEAD представлена в таблице 3.
Таблица 3 - Комплектность усилителей измерительных CANHEAD
|
Наименование |
Количество |
Примечание |
|
Базовый модуль |
1 |
_ |
|
Усилительный модуль |
1 |
_ |
|
Руководство по эксплуатации |
1 |
_ |
|
Методика поверки |
1 |
МП-139/447-2009 |
Поверка
осуществляется в соответствии с документом МП-139/447-2009 «Усилители измерительные CANHEAD. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в сентябре 2009 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- калибратор К3608 (Госреестр 32876-06).
Сведения о методах измерений
Методы измерений с помощью усилителей измерительных CANHEAD указаны в документе «Усилители измерительные CANHEAD. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
