Калибраторы K800
| Номер в ГРСИ РФ: | 41774-09 |
|---|---|
| Производитель / заявитель: | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия |
|
41774-09: Описание типа
2014-41774-09.pdf
|
Скачать | 121.1 КБ |
Для воспроизведения нормированных электрических сигналов, моделирующих сигналы четвертьмостовых тензометрических датчиков, получаемых под действием заданных механических нагрузок. Область применения - поверка, калибровка, градуировка, настройка и наладка многоканальных (до 8 каналов) тензометрических измерительных усилителей и систем. Могут использоваться центрами стандартизации и метрологии, профильными метрологическими организациями, метрологическими подразделениями предприятий любых отраслей промышленности и сельского хозяйства, в исследовательской, научной, учебной деятельности идругих областях, где их технические характеристики допускают их применение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41774-09 |
| Действует | по 04.12.2019 |
| Наименование | Калибраторы |
| Модель | K800 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 33731c47-fb86-84c8-0203-9ccdcc6e42be |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.05 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Примечание | 04.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2019 |
| Номер сертификата | 36781 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1927 п. 18 от 04.12.201410 от 05.11.09 п.48 |
Производитель / Заявитель
Фирма "Hottinger Baldwin Messtechnik GmbH", ГЕРМАНИЯ
Германия
Im Tiefen See 45, D-64293, Darmstadt, Deutschland, Postfach 100151, www.hbm.com, E-mail: hbmchina@hbm.com.cn
Поверка
| Методика поверки / информация о поверке | МП-142/447-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41774-09: Описание типа
2014-41774-09.pdf
|
Скачать | 121.1 КБ |
Описание типа
Назначение
Калибраторы К800 (далее по тексту - калибраторы) предназначены для воспроизведения нормированных электрических сигналов, моделирующих сигналы четвертьмостовых тензометрических датчиков, получаемых под действием заданных механических нагрузок.
Описание
Калибраторы К800 представляют собой портативные измерительные приборы, на передней панели которых расположены: переключатель установки уровней электрических сигналов и световые индикаторы подачи питания, режима готовности и выбранного уровня выходного сигнала.
На задней панели калибраторов расположены разъемы для подключения к калибруемому измерительному прибору, компьютерной системе, устройству управления и подачи питания.
Калибраторы К800 конструктивно представляют собой прецизионную резистивную цепь, имитирующую, в зависимости от варианта исполнения, тензометрические четвертьмостовые датчики сопротивлением 120, 350, 700 или 1000 Ом. Воспроизведение нормированных электрических сигналов обеспечивается путем изменения значений переменных сопротивлений резистивной цепи.
Низкая собственная ёмкость и индуктивность применяемых прецизионных сопротивлений обеспечивает высокий класс точности калибратора К800.
Компенсация резистивных и ёмкостных влияний соединительных кабелей достигается применением 3-проводной и 4-проводной схем подключения.

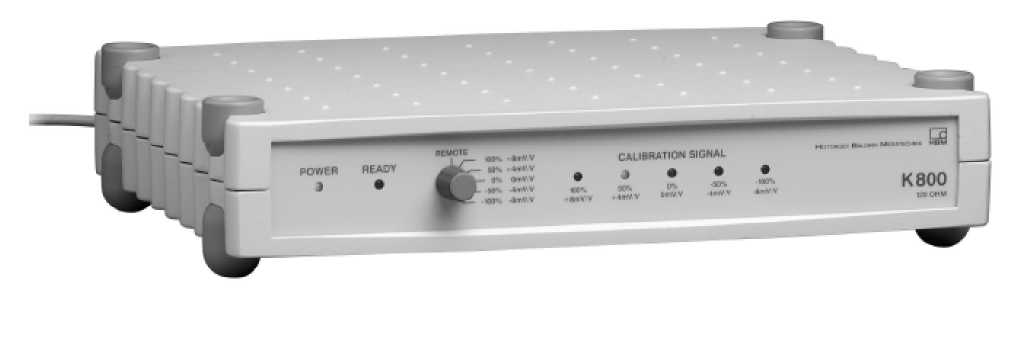

Фотография общего вида изображена на рисунке 1.
Рисунок 1- Фотография общего вида калибраторов К800
Технические характеристики
Основные метрологические и технические характеристики сменных измерительных модулей представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики сменных
измерительных модулей
|
Наименование |
Характеристика (диапазон измерения, погрешность) |
|
Класс точности |
0,03 |
|
Номинальное напряжение питания измерительной части калибратора, В |
2,5 |
|
Максимально допустимое напряжение питания измерительной части калибратора, В |
5 |
|
Эквивалентное сопротивление измерительной части калибратора, Ом |
120; 350; 700; 1000 |
|
Значения коэффициента преобразования на выходе калибратора, мВ/В |
0; ± 4; ± 8 |
|
Напряжение питания калибратора, В |
± 12 |
|
Рабочий температурный диапазон, °С |
от 0 до плюс 60 |
|
Габаритные размеры (длина х ширина х высота), мм: - калибратора К800 - источника питания |
330 х 270 х 75 120 х 65 х 60 |
|
Масса, кг, не более: - калибратора К800 - источника питания |
3 0,5 |
|
* - от внешнего источника питания постоянного тока или интерфейса USB | |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
Комплектность
Комплектность калибраторов К800 представлена в таблице 2.
Таблица 2 - Комплектность калибраторов К800
|
Наименование |
Обозначение |
Количество |
|
Калибратор |
1-К800 |
1 |
|
Источник питания 110 - 250 В, 50 Гц |
3-3318.0021 |
1 |
|
Кабель соединительный 25-проводный, 3 м |
1-KAB263-3 |
2 |
|
Кабель соединительный цифрового контроллера, 1,5 м |
3-3301.0106 |
1 |
|
Кабель соединительный USB, 2 м |
3-3301.0127 |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Методика поверки |
МП-142/447-2009 |
1 |
Поверка
осуществляется в соответствии с документом МП-142/447-2009 «Калибраторы К800.
Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в сентябре 2009 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- мультиметр цифровой прецизионный 8508А (Госреестр 25984-08).
Сведения о методах измерений
Методы измерений с помощью калибраторов К800 указаны в документе «Калибраторы К800. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 Техническая документация фирмы-изготовителя.
Рекомендации к применению
-при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
