Преобразователи измерительные ПИ 01
| Номер в ГРСИ РФ: | 41886-09 |
|---|---|
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
|
41886-09: Описание типа
2024-41886-09.pdf
|
Скачать | 434.8 КБ |
Для преобразования сигналов от термометров сопротивления ТСП и ТСМ по ГОСТ Р 8.625-2006 в унифицированный электрический выходной сигнал постоянного тока и применяются в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41886-09 |
| Действует | по 25.11.2029 |
| Наименование | Преобразователи измерительные |
| Модель | ПИ 01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3da0f2d6-800a-186c-f1ce-7b438e73f85e |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-005-02566817-97 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельстваВзамен № 16791-02 |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 36927 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 47 от 24.12.201411 от 20.11.09 п.118 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»), г.Владимир
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке | ДДЖ2.821.028ДЗ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41886-09: Описание типа
2024-41886-09.pdf
|
Скачать | 434.8 КБ |
Описание типа
Назначение
Преобразователи измерительные ПИ 01 предназначены для преобразования сигналов от термопреобразователей сопротивления из платины и меди по ГОСТ 6651-2009 в унифицированный электрический выходной сигнал постоянного тока.
Описание
Принцип действия датчиков основан на преобразовании сигнала от первичных измерительных преобразователей температуры (термопреобразователей сопротивления ТСП и ТСМ) в унифицированный электрический выходной сигнал постоянного тока 4-20 мА.
Преобразователь измерительный состоит из электронного устройства и защитного корпуса. Электронный узел выполнен на базе микросхемы и расположен на печатной плате.
Преобразователи измерительные имеют две модификации ПИ 01.01 и ПИ 01.02 отличающиеся степенью защиты оболочки. Для преобразователя измерительного ПИ 01.01 используется корпус со степенью защиты IP 54, а для преобразователя измерительного ПИ 01.02 - IP 00 по ГОСТ 14254-96. Преобразователи измерительные ПИ 01.02 могут быть установлены в головках термопреобразователей ТСМ и ТСП.
Преобразователи измерительные имеют 62 исполнения в зависимости от типов подключаемых термометров сопротивления и диапазона измерений температуры.

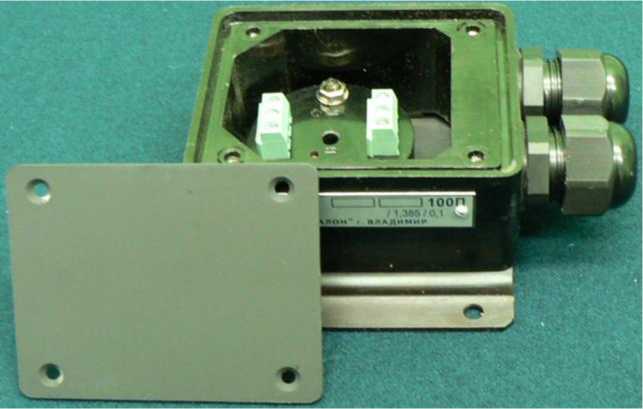

Рисунок 1 - Вид преобразователя измерительного ПИ 01
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Модификация | |
|
ПИ 01.01 |
ПИ 01.02 | |
|
1 |
2 |
3 |
|
Диапазон выходного тока, мА |
от 4 до 20 |
от 4 до 20 |
|
Тип подключаемых термометров сопротивления |
ТСП и ТСМ |
ТСП и ТСМ |
|
Условное обозначение номинальной статической характеристики, подключаемых термометров (НСХ) по ГОСТ 6651-2009 |
100М а= 0,00428 100П а= 0,00385 |
100М а= 0,00428 100П а= 0,00385 |
|
Диапазон температур, °С при работе с ТСМ при работе с ТСП |
от -50 до +200 от -50 до +800 |
от -50 до +200 от -50 до +800 |
|
Класс точности (в зависимости от исполнения) |
0,1 или 0,25 |
0,1 или 0,25 |
|
Пределы допускаемой приведенной погрешности, % |
±0,1 или ±0,25 |
±0,1 или ±0,25 |
|
Защита от воды и пыли |
IP54 |
IP100 |
|
Напряжение питания, В |
от 7,5 до 36 |
от 7,5 до 36 |
|
Потребляемая мощность, ВА, не более |
0,8 |
0,8 |
|
Габаритные размеры, не более, мм ПИ 01.01 длина ширина высота ПИ 01.02 диаметр высота |
95 90 43 -- |
-- - 27 44 |
|
Масса, кг, не более |
0,35 |
0,04 |
|
Средний срок службы, лет |
12 |
12 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа вибрации |
от +5 до +50 до 80 от 84 до 106,7 группа N2 по ГОСТ 12997 |
от +5 до +50 до 80 от 84 до 106,7 группа N2 по ГОСТ 12997 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на шильдик прибора фотохимическим способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
ПИ 01 |
1 шт. |
|
Паспорт |
ДДЖ2.821.028ПС |
1 экз. |
|
Методика поверки |
ДДЖ2.821.028Д3 |
1 экз. |
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термометров сопротивления. Общие технические требования и методы испытаний.»;
ТУ 4211-006-02566817-97 «Преобразователи измерительные ПИ 01. Технические условия».
