Комплекты термометров сопротивления платиновых для измерения разности температур КТСПР 002
| Номер в ГРСИ РФ: | 41889-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Для измерения разности температур и температуры в системах теплоснабжения, а также в других областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41889-09 |
| Действует | по 25.11.2029 |
| Наименование | Комплекты термометров сопротивления платиновых для измерения разности температур |
| Модель | КТСПР 002 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 584e6edd-fbaf-eca6-93c4-d5bca62b11cc |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-032-02566817-2006 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельстваВзамен № 33220-06 |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 36930 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 42 от 24.12.201411 от 20.11.09 п.121 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»), г.Владимир
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке | ДДЖ2.821.200ДЗ |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1113
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1074 (96%) |
| Неуспешных поверок (СИ непригодно) | 39 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41889-09: Описание типа
2024-41889-09.pdf
|
Скачать | 430.3 КБ | |
|
41889-09: Методика поверки
2024-mp41889-09.pdf
|
Скачать | 247.9 КБ |
Описание типа
Назначение
Комплекты термометров сопротивления платиновых для измерения разности температур КТСПР 002 (далее КТСПР) предназначены для измерений разности температур теплоносителя в открытых и закрытых системах теплоснабжения и теплоэнергетике.
Описание
Принцип действия термометров основан на зависимости электрического сопротивления платиновой проволоки от температуры. КТСПР 002 состоит из двух термопреобразова сопротивления платиновых ТСП, подобранных с заданной точностью. Измерительным узлом ТСП является чувствительный элемент, принцип действия которого заключается в использовании зависимости изменения электрического сопротивления платины от температуры. Основной частью чувствительного элемента является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. К концу спирали приварены по два вывода. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким материалом термостойким порошком.
Выводы от спирали подключены к четырем контактам, через которые осуществляется подключение ТСП к измерительной схеме. ТСП, входящие в КТСПР 002, взаимосвязаны между собой по значениям сопротивления при 0 °С (R0) и отношению сопротивления при 100 °С (R100) к сопротивлению при O°C(Ro) W100, что обеспечивает требуемую точность измерений разности температуры. В зависимости от маркировки шильдика: "Г", "Х" ТСП, входящие в комплект, устанавливаются следующим образом: "Г" - в подающем трубопроводе, "Х" - в обратном. Замена одного из ТСП, отказавшего в процессе эксплуатации КТСПР 002, не допускается. КТСПР имеет три модели в зависимости от конструктивного исполнения защитной арматуры и способа крепления на трубопроводе.

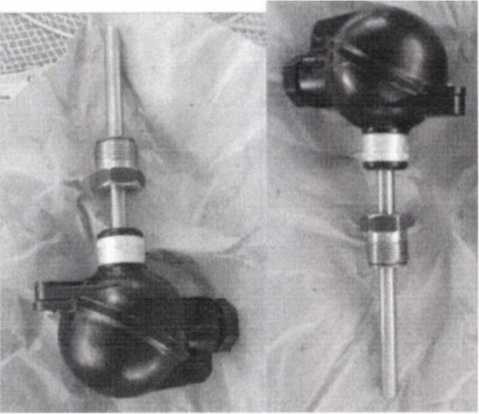

Рисунок 1 - Общий вид КТСПР 002
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
КТСПР |
|
Диапазон измеряемых температур, ° С |
от 0 до 160 |
|
Рабочий диапазон измеряемой разности температуры, °С |
от 3 до 157 |
|
Класс допуска ТСП, входящих в КТСПР |
В |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования |
100П, РЙ00, Рt500 в соответствии ГОСТ 6651-2009 |
|
Температурный коэффициент а для ТСП, входящих в комплект КТСПР, °С-1 |
0,00391 0,00385 |
|
Пределы допускаемой относительной погрешности измерений разности температуры, °С |
±(0,5 + 3- |Atmn|/|At| )* |
|
Схема соединений внутренних проводников |
4-х проводная |
|
Длина монтажной части, мм |
от 45 до 250 |
|
Масса, кг |
от 0,075 до 0,5 |
|
Средний полный срок службы, лет |
12 |
|
* Atmin — минимальная измеряемая разность температур, At - измеряемая разность температуры, °С | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на шильдик прибора, закрепленный на головке термометров, фотохимическим способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Комплект термометров сопротивления платиновых |
КТСПР 002 мод. 1, 2 или 3 |
1 комплект |
|
Паспорт |
ДДЖ2. 821.200ПС |
1 экз. |
|
Методика поверки |
ДДЖ2. 821.200Д3 |
1 экз. |
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 4211-032-02566817-2006 «Комплекты термометров сопротивления платиновых для измерения разности температур КТСПР 002. Технические условия».
