Термометры сопротивления медные ТСМ 0618
| Номер в ГРСИ РФ: | 41890-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
|
41890-09: Описание типа
2024-41890-09.pdf
|
Скачать | 429.1 КБ |
Для измерения температуры газообразных, жидких сред и твердых тел в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41890-09 |
| Действует | по 25.11.2029 |
| Наименование | Термометры сопротивления медные |
| Модель | ТСМ 0618 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1499198f-3166-b6a5-2972-7f28af8800f6 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-018-02566817-01 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельстваВзамен № 21828-01 |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 36931 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 60 от 24.12.201411 от 20.11.09 п.122 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»), г.Владимир
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.624-06 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
6866
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6850 (100%) |
| Неуспешных поверок (СИ непригодно) | 16 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
41890-09: Описание типа
2024-41890-09.pdf
|
Скачать | 429.1 КБ |
Описание типа
Назначение
Термометры сопротивления медные ТСМ 0618 предназначены для измерения
температуры газообразных, жидких сред и твердых тел.
Описание
Принцип работы термометров основан на зависимости электрического сопротивления медной проволоки от температуры.
Термометр ТСМ 0618 состоит из чувствительного элемента, помещенного в защитную арматуру, из нержавеющей стали или латуни. Основной частью чувствительного элемента является резистор из медной проволоки. Выводы чувствительного элемента подсоединены либо к клеммам, размещенным в головке, либо к кабелю.
Термометры сопротивления медные ТСМ 0618 имеют шесть модификаций: ТСМ 061801, ТСМ 0618-02, ТСМ 0618-03, ТСМ 0618-04, ТСМ 0618-05, ТСМ 0618-06, в зависимости от конструктивного исполнения защитной арматуры и 992 исполнения в зависимости от длины погружаемой части, класса допуска, схемы внутренних соединений.
Программное обеспечение отсутствует.

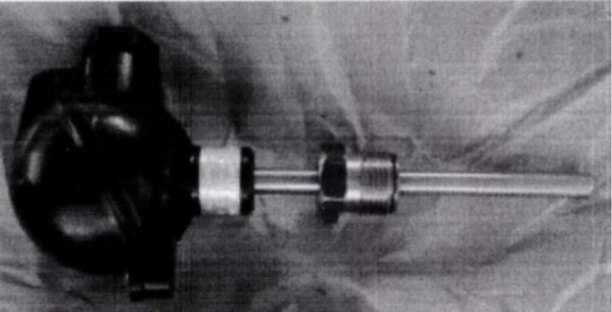

Внешний вид термометров сопротивления медных ТСМ 0618
Технические характеристики
Метрологические и технические характеристики термометров сопротивления медных ТСМ 0618 приведены в таблице 1.
Таблица 1
|
№ |
Наименование характеристики |
Значение характеристики | ||||||
|
ТСМ0618 |
ТСМ0618-01 |
ТСМ0618-02 |
ТСМ0618-03 |
ТСМ0618-04 |
ТСМ0618-05 |
ТСМ0618-06 | ||
|
1 |
Номинальная статическая характеристика (НСХ) |
1х50М; 1Х100М; 2х50М; 2Х100М |
1Х50М; 1Х100М |
1х50М; 1Х100М ; |
1х50М; 1Х100М | |||
|
2 |
Класс допуска по ГОСТ 66512019 |
А, В, С |
В, С | |||||
|
3 |
Номинальное значение сопротивления при 0 °С, Ом |
50; 100 | ||||||
|
4 |
Диапазон измеряемых температур, °С |
кл.А от -50 до +120 кл.В от -50 до +180 |
от -50 до +180 |
от -50 до +120 |
от -50 до +60 |
от -50 до +180 |
от -50 до +120 | |
|
5 |
Отклонение сопротивления при 0 °С от номинального значения, Ом |
для ТСМ 100 класс А ±0,06; класс В ±0,13; класс С ±0,26 для ТСМ 50 класс А ±0,03; класс В ±0,065; класс С ±0,13 | ||||||
|
6 |
Температурный коэффициент, °С-1 |
0,00428 | ||||||
|
7 |
Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15+0,002-|t|); класс В ±(0,3+0,005-|t|); класс С ±(0,6+0,01-|t|); где t - измеренная температура | ||||||
|
8 |
Показатель тепловой инерции, с, не более |
20; 40 |
20; 30 |
20 |
20 |
70 |
8 |
8 |
|
9 |
Схема внутренних соединений |
2-х, 3-х, 4-х проводная |
3-х, 4-х проводная |
2-х проводная |
2-х, 3-х, 4-х проводная |
3-х, 4-х проводная | ||
|
10 |
Степень защиты от воды и пыли |
IP54 |
IP40 |
IP00 |
IP00 |
IP54 |
IP00 |
IP00 |
|
11 |
Длина монтажной части, мм |
от 80 до 3150 |
от 80 до 500 |
от 80 до 500 |
45 |
80 |
от 22 до 80 |
от 500 до 3000 |
|
12 |
Диаметр погружной части, мм |
8; 10 |
8 |
6 |
6 |
8; 9 |
5; 5,7 |
8; 9 |
|
13 |
Масса, кг |
от 0,25 до 1,33 |
от 0,14 до 0,35 |
от 0,10 до 0,25 |
0,125 |
от 0,08 до 0,085 |
от 0,003 до 0,006 |
от 0,025 до 0,100 |
|
14 |
Материал защитной арматуры |
Антикоррозийная сталь или латунь | ||||||
|
15 |
Средний срок службы, лет |
12 | ||||||
|
16 |
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, % |
от-50 до +50 до 98 | ||||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления медный |
ТСМ 0618 |
1 шт. |
|
Паспорт |
1 экз. на партию |
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»;
ТУ4211-015-02566817-01 «Термометры сопротивления медные ТСМ 0618. Термопреобразователи сопротивления медные с унифицированным токовым выходным сигналом ТСМУ 0618-10. Технические условия».
