Термометры сопротивления платиновые ТСП 002
| Номер в ГРСИ РФ: | 41891-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Для измерения температуры различных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41891-09 |
| Действует | по 25.11.2029 |
| Наименование | Термометры сопротивления платиновые |
| Модель | ТСП 002 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5cc85bab-3ae1-9e96-bf3e-64d5ebcd93ef |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ДДЖ2.821.002 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельстваВзамен № 14013-99 |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 36932 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 43 от 24.12.201411 от 20.11.09 п.123 |
Производитель / Заявитель
ООО «Владимирский завод «Эталон», РОССИЯ, 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
12539
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12480 (100%) |
| Неуспешных поверок (СИ непригодно) | 59 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
41891-09: Описание типа
2024-41891-09.pdf
|
Скачать | 424.5 КБ | |
|
41891-09: Описание типа
2026-41891-09.pdf
|
Скачать | 137.8 КБ |
Описание типа
Назначение
Термометры сопротивления платиновые ТСП 002 предназначены для измерения температуры различных сред, указанных в табл. 1.
Таблица 1.
|
Тип |
Диапазон рабочих температур |
Область применения |
|
ТСП 002 |
минус 200... 200 минус 50... 600 |
Измерение температуры жидких и газообразных сред. |
|
ТСП 002-01 |
минус 50... 600 |
Измерение температуры пресной воды, пара, воздуха, котловой воды, масла. |
|
ТСП 002-02 |
минус 50... 100 |
Измерение температуры воздуха в помещениях различного назначения. |
|
ТСП 002-03 |
минус 50... 60 |
Измерение температуры воздуха в грузовых помещениях изотермических вагонов железнодорожного транспорта. |
|
ТСП 002-05 |
минус 50... 120 |
Измерение температуры жидких и газообразных сред. |
|
ТСП 002-04 |
0...300 |
Измерение температуры твердых тел. |
|
ТСП 002-06 ТСП 002-07 |
минус 50... 120 |
Измерение температуры подшипников турбогенераторов. |
Термометры предназначены для эксплуатации в условиях пронормирован-ных для исполнений УЗ, ТЗ, ТВЗ по ГОСТ 15150, но для работы при температурах от минус 50 до 50оС и относительной влажности воздуха до 98% при температуре 35 ос.
Описание

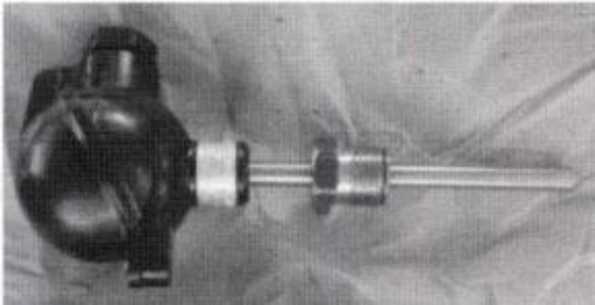

Термометр ТСП 002 состоит из чувствительного элемента, помещенного в защитную арматуру из нержавеющей стали. Основной частью чувствительного элемента является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. К концу спирали приварены по два вывода. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким термостойким порошком. Термометры сопротивления платиновые ТСП 002 имеют модификации: ТСП 002-01, ТСП 002-02, ТСП 002-03, ТСП 002-04, ТСП 002-05, ТСП 002-06, ТСП 002-07 в зависимости от конструктивного исполнения защитной арматуры.
Основные технические характеристики термопреобразователей приведены в табл.2
Таблица 2.
|
Параметр |
ТСП 002 |
|
Диапазон измеряемых температур, °C |
от минус 200.. .600 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования |
50П, 100П, PtlOO в соответствии с ГОСТ Р 8.625 |
|
Номинальное сопротивление термопреобразователей при 0 °C, Ом |
50 и 100 |
|
Номинальное значение относительного сопротивления W100 |
1,3910 и 1,3850 |
|
Класс допуска |
А, В, С в соответствии с ГОСТ Р 8.625 |
|
Допускаемые отклонения от НСХ, °C |
класс А ±(0,15 + 0,002t) * класс В ±(0,30 ± 0,005t) |
|
Показатель тепловой инерции, с |
от 8 до 70 |
|
Схема соединений внутренних проводников |
2-х, 3-х и 4-х проводная |
|
Длина монтажной части, мм |
от 80 до 3150 |
|
Масса, кг |
от 0,23 до 1,33 |
|
Средний срок службы, лет |
12 |
*t - измеренная температура, °C
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на шильдик прибора, закрепленный на головке термометра, фотохимическим способом.
Комплектность
- термометр сопротивления платиновый ТСП 002 - 1 шт.
|
- паспорт |
- 1 экз. Поверка |
Поверка термопреобразователей сопротивления проводится в соответствии с ГОСТ Р 8.624-2006 «ГСОЕИ. Термометры сопротивления из платины, меди и никеля. Методика поверки». При поверке используются: эталонный платиновый термометр сопротивления 2-го разряда, термостаты - нулевой, водяной, масляный.
Межповерочный интервал - три года.
Нормативные документы
|
ГОСТ 8.558-93 |
ГСОЕИ. Государственная поверочная схема для средств измерений температуры. |
|
ГОСТ Р 8.625-2006 |
ГСОЕИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний. |
|
ГОСТ Р 8.624-2006 |
ГСОЕИ. Термометры сопротивления из платины, меди и никеля. Методика поверки. |
|
ДДЖ2. 821.002ТУ |
Термометры сопротивления платиновые ТСП 002. Термопреобразователи сопротивления платиновые с унифицированным токовым выходным сигналом ТСПУ 002-10. Технические условия Заключение |
Тип термометров сопротивления платиновых ТСП 002 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
ценной
ЭТАЛОН
С.Н. Невский
