Трансформаторы тока JK ELK CN14
| Номер в ГРСИ РФ: | 41961-09 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария |
Для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в КРУЭ в сетях на напряжение 220 кВ
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41961-09 |
| Действует | по 13.11.2024 |
| Наименование | Трансформаторы тока |
| Модель | JK ELK CN14 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 16f591a2-309d-f9f0-1561-305e820b390e |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | Швейцария |
| Примечание | 19.01.2015 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.01.2020 |
| Номер сертификата | 37007 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 24 п. 11 от 19.01.201512 от 03.12.09 п.12 |
Производитель / Заявитель
Фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария
Швейцария
Lindenplatz 254, СН - 5042 Hirschthal/Switzerland Тел. +(41) 62 739 28 28, факс +(41) 62 739 28 10
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 198 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
41961-09: Описание типа
2022-41961-09.pdf
|
Скачать | 375.3 КБ | |
|
41961-09: Методика поверки
2022-mp41961-09.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Трансформаторы тока JK ELK CN14 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы сконструированы специально для установки в комплектные распределительные устройства элегазовые (далее по тексту - КРУЭ) и не являются обособленным конструктивным узлом. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус на корпусе КРУЭ. Высоковольтная изоляция внутри трансформатора обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышения давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Трансформаторы выпускаются в двух исполнениях: 560 и 840, отличающихся высотой модуля.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на табличку, которая крепится на корпус клеммной колодки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.

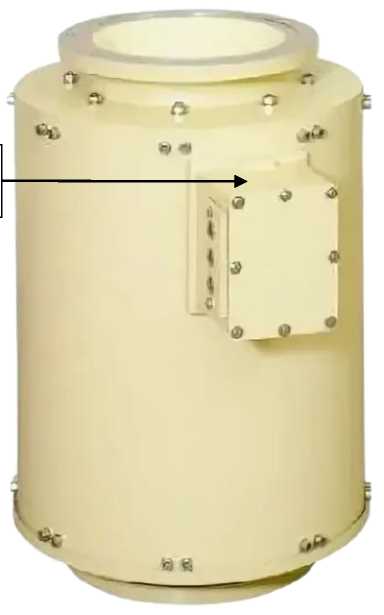

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Место нанесения
заводского номера
Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
220 |
|
Наибольшее рабочее напряжение, кВ |
300 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток 11ном, А |
от 100 до 4000 |
|
Номинальный вторичный ток Вном, А |
1; 5 |
|
Количество вторичных обмоток |
до 6 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты |
0,2; 0,2S; 0,5; 0,5S; 1; 3 5P, 10P |
|
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR; TPY; TPZ |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, В^А 1) |
от 2,5 до 100 |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1,0, В^А 1) |
от 2,5 до 100 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 5 до 40 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном |
от 5 до 10 |
|
1) Для классов точности TPY, TPZ по ГОСТ Р МЭК 61869-2-2015 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В^А: So = Rl'I2 °2ном xvb х2ном где Rb - номинальное значение вторичной подключенной резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015; 12ном - номинальный вторичный ток, А | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- высота |
1000 |
|
- ширина |
600 |
|
- длина |
600 |
|
Масса, кг, не более |
600 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -30 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
JK ELK CN14 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
указаны в разделе 3 «Описание» руководства по эксплуатации.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
