Приборы измерительные цифровые ПКЦ
| Номер в ГРСИ РФ: | 41969-09 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г.Владимир |
|
41969-09: Описание типа
2023-41969-09.pdf
|
Скачать | 3 MБ |
Для измерения электрических сигналов, в том числе сигналов термопар и термопреобразователей сопротивления, цифровой индикации измеряемых параметров, сигнализации о выходе измеряемых параметров за пределы заданных значений, а также преобразования измеряемых параметров в унифицированные выходныесигналы постоянного тока. Применяются в автоматизированных системах управления, контроля и регулирования технологическими процессами в энергетике, химической, нефтехимической, газовой и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41969-09 |
| Действует | по 17.10.2029 |
| Наименование | Приборы измерительные цифровые |
| Модель | ПКЦ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 02f52c3c-d5bd-6ef9-a00d-b875c82320dc |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4221-087-10474265-2007 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 04.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2019 |
| Номер сертификата | 37015 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1927 п. 04 от 04.12.201412 от 03.12.09 п.20 |
Производитель / Заявитель
Закрытое акционерное общество «Научно-производственное предприятие «Автоматика» (ЗАО «НПП «Автоматика»), г. Владимир
Россия
600016, ул.Б.Нижегородская, 77 (ул.Фрунзе, 77), тел.(4922) 27-63-09, 27-62-09, факс 21-57-42.
Поверка
| Методика поверки / информация о поверке | АВДП.410100.002 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2012
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1957 (97%) |
| Неуспешных поверок (СИ непригодно) | 55 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41969-09: Описание типа
2023-41969-09.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Приборы измерительные цифровые серии ПКЦ (далее - приборы) предназначены для измерения электрических сигналов, в том числе сигналов термопар и термометров сопротивления, цифровой индикации измеряемых параметров, сигнализации о выходе измеряемых параметров за пределы заданных значений, а также преобразования измеряемых параметров в унифицированные выходные сигналы постоянного тока.
Описание
Приборы измерительные цифровые серии ПКЦ представляют собой микроконтроллерные устройства. Микроконтроллеры обрабатывают аналоговые и дискретные сигналы, обеспечивая аналого-цифровое и цифро-аналоговое преобразование, линеаризацию коррекцию характеристик подключённых датчиков, обеспечивают управление клавиатурой, индикаторами, дискретными выходами и обменом данными по локальной сети.
Приборы осуществляют аналогово-цифровую обработку измеряемого сигнала, цифровую индикацию результата измерения, а также преобразование цифрового кода в унифицированный выходной сигнал постоянного тока.
Входной сигнал подаётся на вход аналого-цифрового преобразователя, а затем на узел гальванической развязки, выполненный на оптронах. Гальванически развязанный сигнал поступает на дискретный вход основного микроконтроллера. Обработанный им сигнал поступает на цифро-аналоговый преобразователь, а затем на преобразователь «напряжение-ток». Микроконтроллер обеспечивает управление работой всех узлов прибора. Нормализация входного и выходного аналогового сигнала, задание режимов работы реле и цифрового интерфейса осуществляется программно.
Программируя прибор, пользователь может выбирать (изменять):
- тип входного сигнала;
- диапазон измерения входного сигнала;
- диапазон изменения выходного сигнала (тока);
- диапазон индикации;
- настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трёхпозиционного регулятора.
Программируемые режимы работы дискретных выходов позволяют использовать их для сигнализации о превышении уставок, т.е. о выходе параметра за пределы установленных значений.
Приборы имеют встроенный источник питания первичных преобразователей (датчиков).
Приборы содержат основные узлы: источник питания, дискретные выходы сигнализации, плату цифровой обработки сигналов, токовый выход, плату индикации, кнопки управления (клавиатуру).
Приборы могут быть выполнены в щитовом или настенном исполнении, отличающимся вариантом крепления и расположением разъёмов. На передней панели приборов размещён цифровой индикатор, кнопки управления (клавиатура), светодиодные индикаторы состояния прибора, а также нанесено наименование предприятия-изготовителя и условное обозначение прибора. На задней панели размещены разъёмы подключения, клемма заземления, разъём цифрового интерфейса (опция). На верхней панели приборов размещена табличка с типом прибора, диапазоном измерения, серийным номером и годом выпуска прибора. Корпус приборов выполнен из алюминиевого сплава.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Приборы применяются в автоматизированных системах управления, контроля и регулирования технологическими процессами в энергетике, химической, нефтехимической, газовой и других отраслях промышленности.
Приборы серии ПКЦ имеют ряд моделей, внешний вид приборов и места пломбирования (наклейки) приведены на рисунках 1 - 3.
в) ПКЦ-1111 щитовой

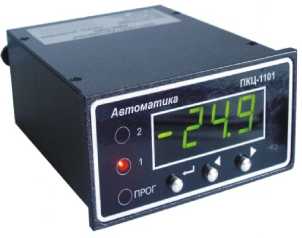

а) ПКЦ-1Э, б) ПКЦ-1101,
ПКЦ-1Т.1, ПКЦ-1Т.2 ПКЦ-1102, ПКЦ-1103

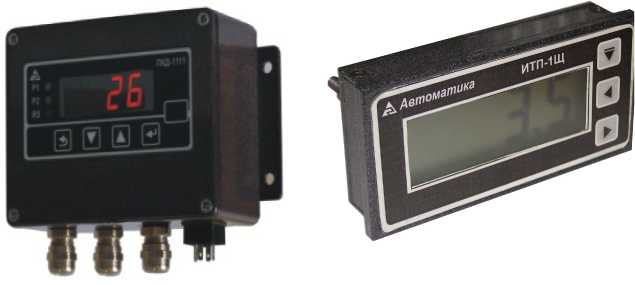

д) ПКЦ-1110 (ИТП) щитовой
д) ПКЦ-1110 (ИТП) настенный
г) ПКЦ-1111 настенный
е) ПКЦ-1100 (ЦИ-1.3)
Рисунок 1 - Приборы измерительные цифровые одноканальные

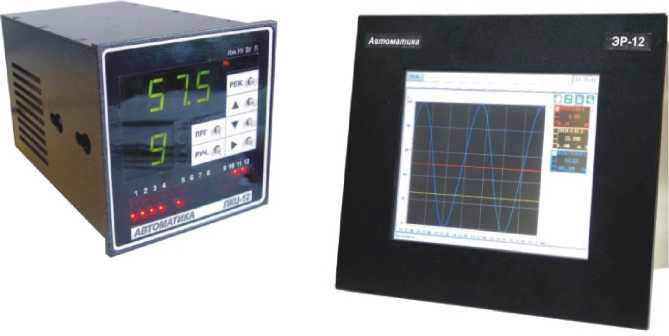

б) ПКЦ-12
в) ПКЦ-1112 (ЭР-12)
Рисунок 2 - Приборы измерительные цифровые многоканальные
а) ПКЦ-4, ПКЦ-8
Голограф ическая наклейка
а) Задняя панель приборов ПКЦ-1Э, ПКЦ-1Т.1, ПКЦ-1Т.2, ПКЦ-1101, ПКЦ-1102, ПКЦ-1103, ПКЦ-1111 щитовой ПКЦ-4, ПКЦ-8

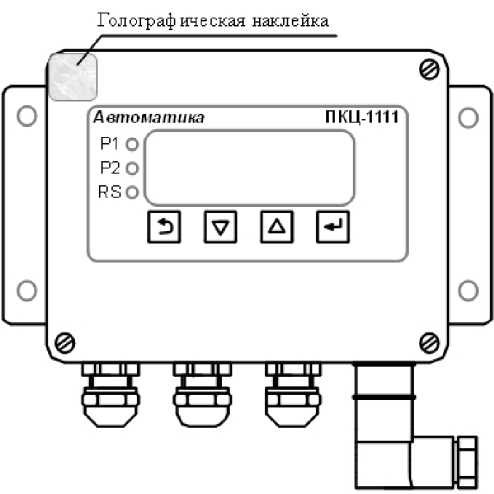

б) Лицевая панель настенного ПКЦ-1111

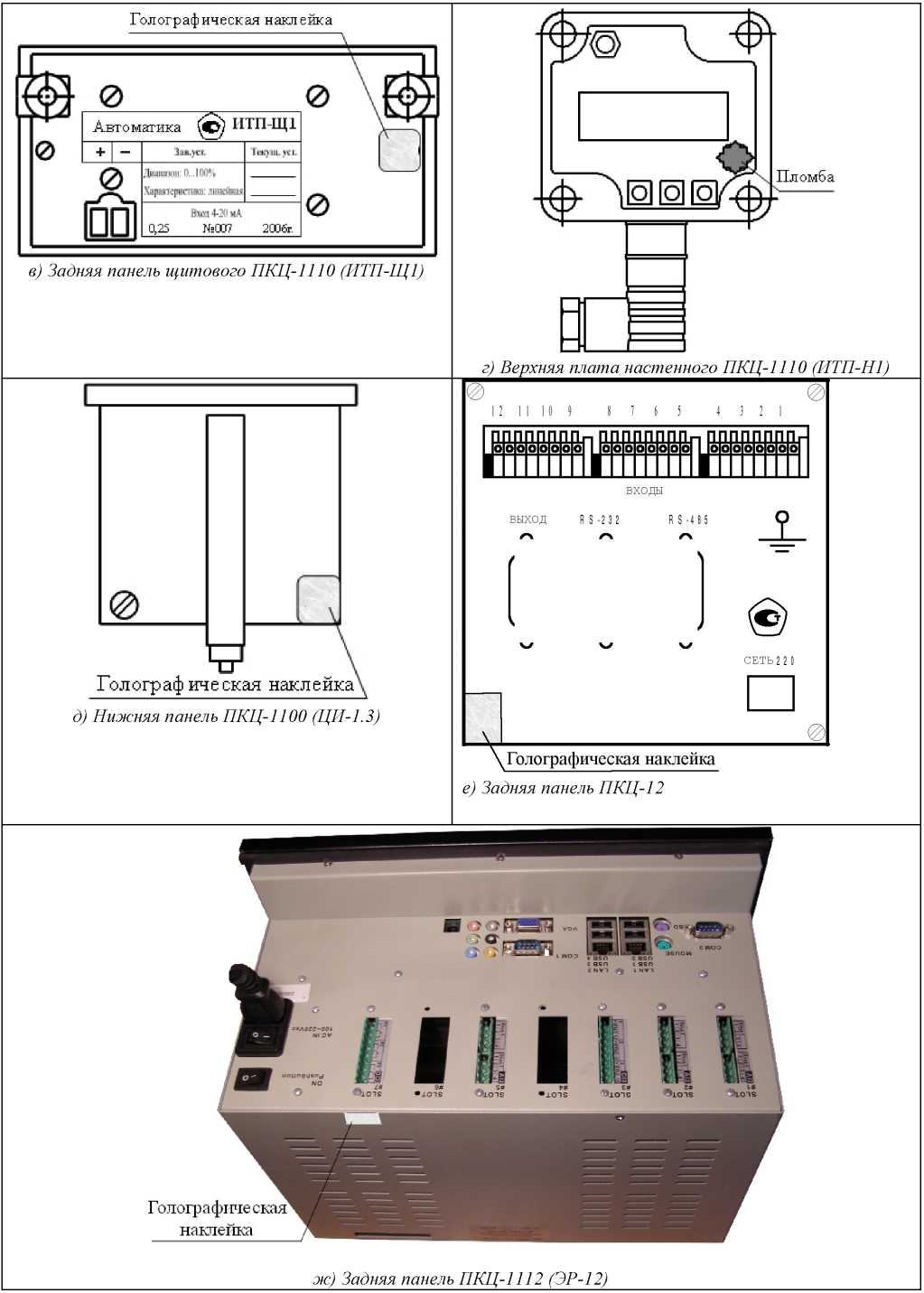

Рисунок 3 - Места пломбирования приборов
Технические характеристики
Обозначение модификаций и основные технические характеристики приборов приведены в таблице 1.
Таблица 1 - Приборы измерительные цифровые серии ПКЦ
|
Группа приборов |
Модель |
Входные сигналы: датчики и диапазоны измерения |
Выходные сигналы: -аналоговый; -дискретный; -цифровой |
Цифровая индикация |
Пределы допускаемой основной приведённой погрешности |
|
Приборы измерительные цифровые одноканальные |
ПКЦ-1Э |
(0-5) мА, (4-20) мА; (0-10) В |
- аналоговый: (0-5) мА, (4 20) мА; - дискретный: 2 реле с переключающим контактом |
3,5-разряд. сди |
±0,25 % или ±0,5 % |
|
ПКЦ-1Т.1 |
ТС: 50М, 100М: (от минус 50 до 200) °C |
4-разряд. сди |
±0,5 % | ||
|
ПКЦ-1Т.2 |
ТП: К(ТХА): (0 - 1000) °C |
±1,0 % | |||
|
ПКЦ-1101 |
(0-5) мА, (0-20) мА, (4-20) мА; (0-200) мВ, (0-1) В, (0-10) В; (0-5000) Ом |
±0,5 % | |||
|
ПКЦ-1102 |
ТС: 50М, 100М: (от минус 50 до 200) °C; ТС: 50П, 100П: (от минус 50 до 700) °C |
±0,5 % | |||
|
ПКЦ-1103 |
ТП: К(ТХА): (0 - 1300) °C; ТП: LCIX^: (0 - 800) °C |
±0,5 % | |||
|
ПКЦ-1111 |
(0-24) мА; (от минус 1999 до 2500) мВ; (0-6300) Ом; ТС: все по ГОСТ Р 8.6252006; ТП: все по ГОСТ Р 8.5852001 |
- аналоговый: (0-5) мА, (4-20) мА; - дискретный: 2(9)реле с переключающим контактом; - цифровой интерфейс: RS-485 или RS-232 |
±0,25 % или ±0,5 % | ||
|
ПКЦ-1100 (ЦИ-1.3) |
(4-20) мА |
нет |
±0,25 %; | ||
|
ПКЦ-1110 (ИТП) |
(4-20) мА |
нет |
4-разряд. ЖКИ |
±0,25 %; |
|
Приборы измерительные цифровые многоканальные |
ПКЦ-4 |
(0-5) мА (0-20) мА (4-2о) мА |
нет |
(4+1)-разря дный СДИ |
±0,25 % |
|
ПКЦ-8 |
(0-5) мА (0-20) мА (4-20) мА |
- аналоговый (с БВА***): (0-5) мА, (4-20) мА; - дискретный (с БВД): 2 реле на канал; - цифровой интерфейс: RS-485 или RS-232 |
±0,25 % | ||
|
ПКЦ-12 |
(0-5) мА (0-20) мА (4-20) мА |
(4+2)-разря дный СДИ |
±0,25 % или ±0,5 % | ||
|
ПКЦ-1112 (ЭР-12) |
(0-24) мА; (от минус 1999 до 2500) мВ; (о - 6300) Ом; ТС по ГОСТ 6651-2009 ; ТП по ГОСТ Р 8.585-2001; (20-100) кПа |
- аналоговый (с БВА): (0-5) мА, (4-20) мА; - дискретный (с БВД): до 4 реле на канал; - цифровой интерфейс: RS-485, RS-232, USB, Ethernet |
Сенсорный цветной ЖК-дисплей |
±0,1 %; ±0,25 %; ±0,5 % |
Обозначения: БВА - блок вывода аналоговых сигналов, БВД - блок вывода дискретных сигналов, ЖКИ - жидкокристаллический индикатор, СДИ - светодиодный индикатор, ТП -термопара, ТС - термометр сопротивления.
Многоканальные приборы:
- ПКЦ-4 имеет 4 канала,
- ПКЦ-8 имеет 8 каналов,
- ПКЦ-12 имеет 12 каналов,
- ПКЦ-1112 (ЭР-12) имеет 12 каналов.
Остальные приборы - одноканальные.
Напряжение питания:
- ПКЦ-1110 (ИТП) питается от измеряемого токового сигнала, создавая падение напряжения в токовой петле не более
1,5 В.
24 В постоянного тока;
220 В переменного тока.
- для ПКЦ-1100 (ЦИ-1.3)
- для остальных приборов
По устойчивости к климатическим воздействиям (ГОСТ 15150) приборы имеют исполнение УХЛ 4.2*, но при температуре окружающего воздуха:
|
- для ПКЦ-1100 (ЦИ-1.3) - для остальных приборов |
(минус 20 - 50) °С; (5 - 50) °С. |
По защищённости от воздействия пыли и воды по ГОСТ 14254-96:
- приборы настенного исполнения ПКЦ-1111
ПКЦ-1110 (ИТП-Н1) имеют исполнение IP 54;
- приборы щитового исполнения ПКЦ-1111,
ПКЦ-1110 (ИТП-Щ1), ПКЦ-8, ПКЦ-1112 (ЭР-12)
со стороны лицевой панели имеют исполнение IP 54;
- остальные приборы выполнены в обыкновенном исполнении.
|
Габаритные размеры приборов (ВхШхГ) - ПКЦ-1100 (ЦИ-1.3) , ПКЦ-1110 (ИТП) - ПКЦ-1Э, ПКЦ-1Т.1, ПКЦ-1Т.2, |
27х48х61 мм; |
|
ПКЦ-1101, ПКЦ-1102, ПКЦ-1103, ПКЦ-1111 |
48х97х135 мм; |
|
- ПКЦ-4, ПКЦ-8 |
48х130х132 мм |
|
- ПКЦ-12 |
96х130х158 мм |
|
- ПКЦ-1112 (ЭР-12) |
336х178х266. |
|
Масса приборов, не более: - ПКЦ-1100 |
0,1 кг; |
|
- ПКЦ-4, ПКЦ-8 |
0,8 кг; |
|
- ПКЦ-12 |
1,0 кг; |
|
- ПКЦ-1112 (ЭР-12) |
6,0 кг; |
|
- остальных |
0,6 кг. |
|
Средняя наработка на отказ, не менее |
50000 ч. |
|
Средний срок службы, не менее |
8 лет. |
Программное обеспечение
Программное обеспечение не влияет на метрологические характеристики приборов.
Измерительная часть приборов выполнена в виде встроенной периферии микроконтроллера, которая и обеспечивает соответствующие метрологические характеристики. Алгоритмы измерения, сбора, обработки, представления, хранения и передачи информации записываются в микросхему микроконтроллера на этапе изготовления приборов на заводе-изготовителе и их изменение невозможно.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений осуществляется благодаря функциональной возможности управляющего микроконтроллера включить аппаратную защиту от считывания памяти программ и памяти данных. Это позволяет защитить модуль от считывания (и частичного изменения) программного обеспечения и калибровочных таблиц.
Таблица 2
|
Прибор |
Идентиф икационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Дата компиляции) |
Другие идентификационные данные | ||
|
Наименование |
Модуль | |||||
|
ПКЦ-1101 |
- |
pkc-i.hex |
1.05 |
24.09.1998 |
- | |
|
ПКЦ-1102 |
- |
pkc-rt.hex |
2.04 |
14.11.1998 |
- | |
|
ПКЦ-1103 |
- |
pkc-tc.hex |
3.07 |
26.12.1998 |
- | |
|
ПКЦ-1100 (ЦИ-1.3) |
- |
2.hex |
2.1 |
03.03.2004 |
- | |
|
ПКЦ-1110 (ИТП) |
- |
itp.hex |
1.3 |
07.06.2011 |
- | |
|
ПКЦ-1111 |
аналоговый |
1111 .hex |
1.2 |
18.06.2010 |
- | |
|
цифровой |
1111 .hex |
5.1.1 |
21.01.2010 |
- | ||
|
ПКЦ-1112 (ЭР-12) |
ПК |
er2.iso9660.YYMMDD.iso (YYMMDD-дата компиляции) |
версия не ниже: 366:1c41944244bd |
19.06.2014 |
- | |
|
Ai2 |
aduc |
1111 .hex |
1.00 |
26.05.2008 |
- | |
|
avr |
er12ai2.hex |
1.00 |
24.01.2008 |
- | ||
|
Ao4 |
aduc |
er12ao4.hex |
1.00 |
28.04.2010 |
- | |
|
avr |
er12ao4.hex |
1.1.2 |
21.01.2012 |
- | ||
|
iP2 |
aduc |
er12ip2.hex |
1.0.1 |
30.09.2009 |
- | |
|
avr |
er12ip2.hex |
1.00 |
30.08.2009 | |||
|
ПКЦ-12 |
аналоговый |
adc.bin |
08 |
10.09.2001 |
- | |
|
цифровой |
418_60KS.bin |
60 |
31.10.2002 |
- | ||
|
ПКЦ-4 |
- |
pkc4_206.hex |
2.04 |
21.05.2004 |
- | |
|
ПКЦ-8 |
- |
pkc8_206.hex |
2.06 |
16.07.2005 |
- | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы руководства по эксплуатации, руководства по применению и паспорта, а также на табличку маркировки прибора методом трафаретной печати со слоем защитного покрытия.
Знак утверждения типа наносится на верхнюю табличку приборов ПКЦ-1Э, ПКЦ-1Т.1, ПКЦ-1Т.2, ПКЦ-1100 (ЦИ-1.3), ПКЦ-1101, ПКЦ-1102, ПКЦ-1103, ПКЦ-1111, ПКЦ-4, ПКЦ-8, на заднюю табличку приборов ПКЦ-1110 (ИТП), ПКЦ-12, ПКЦ-1112 (ЭР-12).
Комплектность
В комплект поставки входят:
- прибор измерительный цифровой серии ПКЦ - 1 шт.;
- руководство по эксплуатации - 1 экз. на партию до 10 шт.;
- коммуникационный интерфейс. Руководство по применению (для модификаций с наличием интерфейса) - 1 экз. на партию до 10 шт.;
- упаковочная коробка - 1 шт.;
- паспорт - 1 экз;
По требованию организаций, производящих поверку, высылается методика поверки.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ 4221-087-10474265-2007 «Приборы измерительные цифровые серии ПКЦ.
Технические условия».
