Расходомеры воздуха многофункциональные УКРВ-2
| Номер в ГРСИ РФ: | 41980-09 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "Доза", г.Москва |
|
41980-09: Описание типа
2019-41980-09.pdf
|
Скачать | 94.7 КБ |
Для измерений и автоматизированного контроля расхода и прокачанного объема воздуха в системах централизованного пробоотбора. Применяются на предприятиях, имеющих централизованную многоканальную систему пробоотбора воздушной среды из помещений и вентиляционных систем, в том числе на предприятияхтопливного цикла и АЭС. Могут использоваться при радиационном контроле помещений для измерения расхода и объема воздуха при отборе аэрозольных проб на фильтр с целью последующего определения массовой концентрации аэрозолей и объемной активности радионуклидов в воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41980-09 |
| Действует | по 28.10.2024 |
| Наименование | Расходомеры воздуха многофункциональные |
| Модель | УКРВ-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f6b7c180-a9d6-c6c6-aa63-7c8a1878f68f |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-075-31867313-2009 |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 37538 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 36 от 24.12.201412 от 03.12.09 п.34 |
Производитель / Заявитель
ООО НПП "Доза", РОССИЯ, г.Москва
Россия
Юр.адрес: 124460, Зеленоград, пр-д 4806, стр.6, тел. (495) 777-84-85, факс 742-50-84 www.doza.ru Почт.адрес 124460, г.Москва, а/я 50
Поверка
| Методика поверки / информация о поверке | ФВКМ.408844.017 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1686
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1624 (96%) |
| Неуспешных поверок (СИ непригодно) | 62 (4 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
41980-09: Описание типа
2019-41980-09.pdf
|
Скачать | 94.7 КБ |
Описание типа
Назначение
Расходомеры воздуха многофункциональные УКРВ-2 (далее - УКРВ-2) предназначены для измерений и автоматизированного контроля расхода и прокачанного объема воздуха в системах централизованного пробоотбора.
Описание
Принцип действия УКРВ-2 основан на эффекте возникновения прецессирующего вихря, частота прецессии которого пропорциональна объемному расходу. Частота прецессии измеряется контроллером, который производит расчет объемного расхода воздуха и прокачанного объема. Результаты расчета выводятся на жидкокристаллический и светодиодный индикаторы и по запросу передаются во внешний информационный канал связи с ПЭВМ.
У КРВ-2 выполнен в корпусе из ударопрочной пластмассы.
Конструкция УКРВ-2 позволяет подключать к нему запорный кран или клапан для отсечения прокачки при превышении заданного объема прокачанного воздуха, а также контролировать перепад давления на аэрозольном фильтре, устанавливаемом в фильтродержатель пробоотборного стенда перед УКРВ-2.
Программное обеспечение
Программное обеспечение (ПО) УКРВ-2 состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство УКРВ-2 с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения;
- прикладного (автономного) программного обеспечения «DWPTest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с УКРВ-2 и установки (записи) параметров и констант в память УКРВ-2.
Используемое прикладное программное обеспечение «DWPTest» носит служебный характер, используется для считывания, отображения, корректировки и записи параметров, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: Встроенное - ПО «DWPTest» - |
УКРВ-2 ФВКМ.004001-01 34 01 |
|
Номер версии (идентификационный номер) ПО Встроенное - ПО «DWPTest» - |
1.3.4 1.1 |
|
Цифровой идентификатор ПО Встроенное - ПО «DWPTest» - |
отсутствует 808A0F7B15CC156BC9DCCE92B1489C20 |
|
Алгоритм вычисления цифрового идентификатора ПО Встроенное - ПО «DWPTest» - |
отсутствует MD5 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.
Уровень защиты прикладного программного обеспечения «DWPTest» от
непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - низкий.

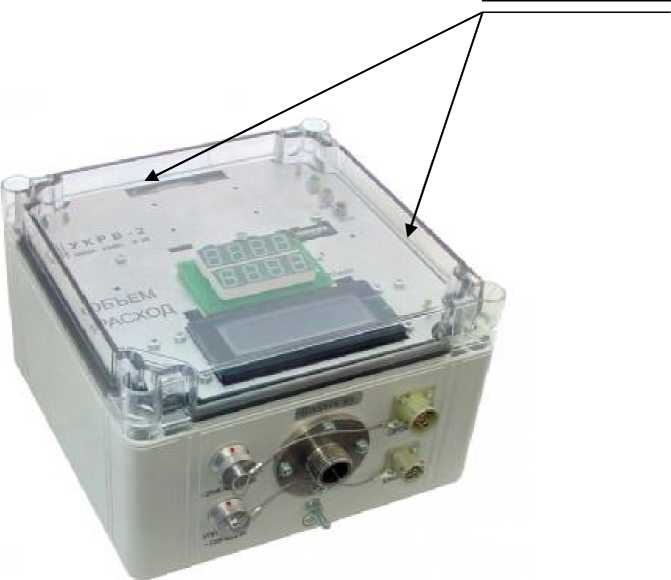

Внешний вид и места опломбирования УКРВ-2 представлены на рисунке 1.
Места опломбирования
Рисунок 1 - Внешний вид и места опломбирования УКРВ-2
Технические характеристики
|
Диапазон измерений объемного расхода воздуха, л/мин. |
от 15 до 100 |
|
Диапазон показаний объема прокачанного воздуха, м 3 |
от 0,001 до 9999 |
|
Диапазон измерений объема прокачанного воздуха, м 3 |
от 0,010 до 9999 |
±10
Пределы допускаемой основной относительной погрешности измерений объемного расхода воздуха, %
Пределы допускаемой основной относительной погрешности измерений объема прокачанного воздуха, %
2
± 1,1 100 + [0,----7 • 100^
V I V J
где V - обьём прокачанного
3 воздуха, м
Пределы допускаемой дополнительной погрешности при
|
отклонении температуры окружающего воздуха от нормальных условий во всем диапазоне рабочих температур при измерениях объемного расхода и объема прокачанного воздуха, % Время установления рабочего режима при постоянных |
±10 |
|
внешних условиях, с, не более |
20 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Параметры электрического питания: от однофазной сети переменного тока - напряжением, В - частотой, Гц |
220х 50 ± 2,5 |
|
Мощность, потребляемая УКРВ-2 без учета потребления тока нагрузки, подключаемой к выходному разъему, 1ГА. не более Рабочие условия эксплуатации: |
30 |
|
- температура окружающего воздуха, °С - предельное значение относительной влажности при |
от минус 20 до плюс 50 |
|
температуре 25 °С, % |
до 98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры, мм, не более:
260 х 235 х 140
3,0
10 000
10
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы блока, лет, не менее
По электромагнитной совместимости УКРВ-2 соответствует требованиям ГОСТ Р 51522 для оборудования класса А
Знак утверждения типа
Знак утверждения типа наносится фотоспособом на табличку, расположенную на корпусе УКРВ-2 и типографским способом на титульные листы руководства по эксплуатации ФВКМ.408844.017РЭ и паспорта ФВКМ.408844.017ПС.
Комплектность
Комплектность средства измерений соответствует таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Кол-во (шт.) |
Примечание |
|
ФВКМ.408844.017 |
Расходомер воздуха многофункциональный УКРВ-2 |
1 | |
|
ФВКМ.713551.014 |
Штуцер 1/2" |
2 | |
|
ФВКМ.711141.006 |
Прокладка |
4 | |
|
ФВКМ.685631.211 |
Кабель питания |
1 | |
|
ОНЦ-БС- 1-10/14-Р12-1-В |
Розетка кабельная |
1 | |
|
ОНЦ-БС-1-4/10-Р12-1-В |
Розетка кабельная |
1 | |
|
S21KOC-PO3LPHO-700S |
Разъём ODU розетка кабельная |
1 | |
|
S21KOC-PO3MPHO-700S |
Разъём ODU вилка кабельная |
1 | |
|
ФВКМ.408844.017РЭ |
Руководство по эксплуатации |
1 |
|
Обозначение |
Наименование |
Кол-во (шт.) |
Примечание |
|
ФВКМ.408844.017ПС |
Паспорт |
1 | |
|
ФВКМ.004001 |
Программное обеспечение «DWPTest» |
1 | |
|
ФВКМ.09.001.0002-01ОПП |
DiBUS. Описание протокола обмена информацией в инструментальных сетях для устройств производства НПП «Доза» |
* | |
|
ВП2Б-1В 1А |
ЗИП в составе: - вставка плавкая |
3 | |
|
Упаковка |
1 |
* - Поставка осуществляется по дополнительному договору.
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.408844.017РЭ, согласованным ГЦИ СИ ФГУ «Ростест-Москва» в октябре 2009 года.
Основное поверочное оборудование:
- ротаметры типа РМ по ГОСТ 13045-81 с верхними пределами измерений (ВПИ) 1.6, 2.5, 4.0 и 6.3 м3/ч и пределами допускаемой основной погрешности ± 2,5% от ВПИ;
- счетчик газа объемный диафрагменный СГБ типоразмера G4-1 по ГОСТ Р 50818-95 с пределами допускаемой относительной погрешности в диапазоне расходов от 0,1 QH0M до Q макс ± 1,5%;
- побудитель расхода воздуха (устройство прокачки), обеспечивающий регулируемое значение объемного расхода воздуха от 12 до 105 л/мин.
Сведения о методах измерений
С ведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.408844.017РЭ.
Нормативные документы
1 ГОСТ 8.464-82. ГСИ. Расход газа массовый. Расчетные зависимости косвенных методов измерений.
2 ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
3 ГОСТ 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов воздуха.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ТУ 4213-075-31867313-2009. Расходомеры воздуха многофункциональные УКРВ-2.
Рекомендации к применению
- выполнение работ по обеспечению безопасных условий и охраны труда;
Лист № 5
Всего листов 5
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
