Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО "Варандейский терминал"
| Номер в ГРСИ РФ: | 41992-09 |
|---|---|
| Производитель / заявитель: | ЗАО "ИМС Инжиниринг", г.Москва |
Для измерений массы и показателей качества нефти при учётных операциях ОАО "Варандейский терминал". Смонтирована и эксплуатируется на территории Варандейского нефтяного отгрузочного терминала.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 41992-09 | ||||||
| Наименование | Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО "Варандейский терминал" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7faa19ae-fb5f-0598-9ecf-0251ad43d7e5 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2009 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | проект.документация ЗАО |
| Класс СИ | 29.01.04 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 37550 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | 12 от 03.12.09 п.46 |
Производитель / Заявитель
Закрытое акционерное общество «ИМС Инжиниринг» (ЗАО «ИМС Инжиниринг») , г. Москва
Россия
Юр.адрес: 117312, Вавилова, д.47А, тел./факс (495) 775-77-25 (103050, Благовещенский пер., 12, корп.2; 119021, Зубовский б-р, 17, стр.1; 125047, ул.4-ая Тверская-Ямская, 14, стр.3), 115419, ул.Орджоникидзе, 11, стр.43, тел. (495) 234-45-05, факс 955-12-87
Поверка
| Методика поверки / информация о поверке | МП ВНИИР |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
41992-09: Описание типа
2022-41992-09.pdf
|
Скачать | 512.8 КБ | |
|
41992-09: Методика поверки
2022-mp41992-09.pdf
|
Скачать | 231.7 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО «Варандейский терминал» (далее - СИКН) предназначена для измерений массы и показателей качества нефти, отгружаемой на танкер, при проведении учетных операций на Варандейском нефтяном отгрузочном терминале.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением преобразователей объемного расхода жидкости турбинных и поточных преобразователей плотности. Выходные сигналы измерительных преобразователей объемного расхода поступают на соответствующие входы системы обработки информации (СОИ), которая преобразует их и вычисляет массу нефти по реализованному в ней алгоритму.
Масса нетто нефти определяется как разность массы брутто нефти и массы балласта. Масса балласта определяется расчетным методом по результатам измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в нефти.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В составе СИКН применены следующие средства измерений утвержденных типов:
- преобразователи расхода (ПР) жидкости турбинные Heliflu TZ-N со струевыпрямителем, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - госреестр) № 15427-06;
- влагомеры нефти поточные УДВН-1пм, госреестр №№ 14557-05, 14557-10 и 14557-15;
- преобразователи плотности и вязкости жидкости измерительные 7829, госреестр №№ 15642-01 и 15642-06;
- преобразователи плотности жидкости измерительные 7835, госреестр №№ 15644-06 и 52638-13;
- преобразователи давления измерительные 3051, госреестр №№ 14061-04, 14061-10 и 14061-15;
- датчики давления Метран-100, госреестр №№ 22235-01 и 22235-08;
- манометры МТИ, госреестр № 1844-63;
- преобразователи температуры 3144Р, госреестр №№ 14683-04, 14683-09, 56381-14, 63889-16 и 77488-20;
- термопреобразователи сопротивления Rosemount 0065 c преобразователем измерительным 3144Р, госреестр № 53211-13;
- термопреобразователи сопротивления платиновые 65, госреестр №№ 22257-05 и 22257-11;
- термометры ртутные стеклянные лабораторные ТЛ-4 № 2, госреестр № 303-91;
- термометр стеклянный для испытаний нефтепродуктов ТИН-14, госреестр № 11620-93;
- термометры стеклянные для испытаний нефтепродуктов ТИН, госреестр № 38484-08
- счетчики жидкости турбинные CRA/MRT 97, госреестр № 22214-01
- комплексы измерительно-вычислительные «ИМЦ-03», госреестр № 19240-05;
- установка поверочная трубопоршневая двунаправленная стационарная 1-го разряда фирмы «Oil & Gas Systems Ltd», госреестр № 37248-08 (далее - ТПУ).
Вспомогательные устройства и технические средства:
- автоматические пробоотборники нефти «Clif Mock»;
- ручные пробоотборники с диспергаторами фирмы «Булгар-Метротех»;
- фильтры «Simplex» типа Т модели TS фирмы «Plenty»;
- запорная и регулирующая арматура.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН в цифровом формате указан в паспорте типографическим способом и на фирменной табличке СИКН, нанесенной электрохимическим методом.
Знак поверки в виде оттиска поверительного клейма или наклейки наносится в паспорт и на свидетельство о поверке СИКН, в случае его выдачи по заявлению владельца СИКН.

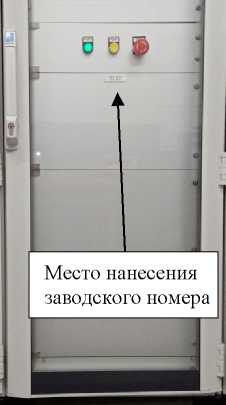

Внешний вид СИКН и место расположения таблички представлены на рисунке 1.
Рисунок 1 - Внешний вид СИКН и место расположения таблички.
СИКН обеспечивает выполнение следующих функций:
- автоматические измерения объемного (м3/ч) и массового расхода (т/ч) нефти;
- автоматические вычисления массы нефти (т);
- автоматические измерения плотности (кг/м3), вязкости (сСт), температуры (оС), давления (МПа) нефти и объемной доли воды в нефти (%);
- поверку и контроль метрологических характеристик ПР по ТПУ;
- автоматический отбор объединенной пробы;
- регистрацию и хранение результатов измерений, формирование интервальных отчетов, протоколов, актов приема-сдачи нефти и паспортов качества нефти.
Программное обеспечение
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
ПО не оказывает влияния на метрологические характеристики СИКН.
Наименование ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
«Rate АРМ оператора УУН» |
|
Номер версии (идентификационный номер) ПО |
2.3.1.2 |
|
Цифровой идентификатор ПО ( контрольная сумма исполняемого кода) |
49B0D1E1 |
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного (массового) расхода, м3/ч (т/ч) |
от 200 (155) до 8500 (8075) |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
± 0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
± 0,35 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефть, соответствующая техническому регламенту, национальному стандарту |
|
Диапазон температуры нефти, °С |
от + 20 до + 60 |
|
Диапазон рабочего давления нефти (изб.), МПа |
от 0,28 до 7,0 |
|
Диапазон плотности нефти, кг/м3 |
от 700 до 950 |
|
Диапазон кинематической вязкости нефти, сСт (мм2/с) |
от 0,56 до 100 |
|
Массовая доля воды в нефти, %, не более |
1,0 |
|
Массовая доля механических примесей, %, не более |
0,1 |
|
Содержание хлористых солей в нефти, мг/дм3, не более |
900 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
периодический |
Продолжение таблицы 3
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 ± 38 (трехфазное), 220 ± 22 (однофазное) 50 ± 1 |
|
Количество измерительных линий, шт. |
8 (6 рабочих и 2 резервноконтрольных) |
Знак утверждения типа
наносится в нижней части титульного листа паспорта СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала ОАО «Варандейский терминал» |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в инструкции «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти Варандейского нефтяного отгрузочного терминала» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/15409-21 от 09.11.2021).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
