Тягомеры мембранные показывающие ТмМП-100, НМП-100, ТНМП-100, ДТмМП-100, ДНМП-100, ДТНМП-100
| Номер в ГРСИ РФ: | 4204-74 |
|---|---|
| Категория: | Тягомеры |
| Производитель / заявитель: | Нет данных |
|
4204-74: Описание типа
2026-4204-74.pdf
|
Скачать | 84.1 КБ |
Для измерения вакуумметрического, избыточного, а также разности давлений воздуха и неагрессивных газов. Применяются в энергетической, металлургической, химической и машиностроительной промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 4204-74 |
| Наименование | Тягомеры мембранные показывающие |
| Модель | ТмМП-100, НМП-100, ТНМП-100, ДТмМП-100, ДНМП-100, ДТНМП-100 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2d8116e-5c16-195b-995e-ae91b1cf663c |
| Год регистрации | 1996 |
| Общие данные | |
|---|---|
| Источник информации | 38-76г с.99 |
| Технические условия на выпуск | ТУ 25-02-1730-74 |
| Класс СИ | 30 |
| Год регистрации | 1996 |
| Страна-производитель | Россия |
| Примечание | Заменен в 1996 г. на 4204-96 |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 02 от 13.02.96 п.58101 от 28.05.74 п.28 |
Производитель / Заявитель
Нет данных
Россия
-
Поверка
| Методика поверки / информация о поверке |
ГОСТ 2648-69 Тягомеры, напоромеры и тягонапоромеры показывающие и самопишущие
|
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок |
60716
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 59472 (98%) |
| Неуспешных поверок (СИ непригодно) | 1244 (2 %) |
| Актуальность информации | 24.10.2026 |
Поверители
Скачать
|
4204-74: Описание типа
2026-4204-74.pdf
|
Скачать | 84.1 КБ |
Описание типа
Назначение

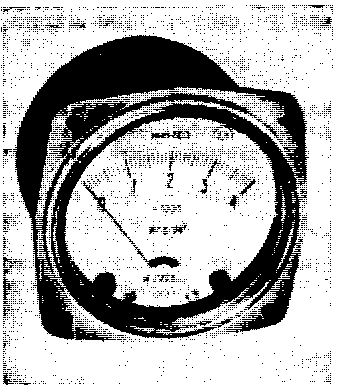

Тягомеры ТмМП-100, напоромеры НМП-100, (ом. рисунок,), тягонапоромеры ТНМП-100 предназначены для измерения избыточного и вакуумметричеокого давления неагрессивных газов, нейтральных при воздействии на медные сплавы; дифманометры-тягомеры ДТмМП-100, дифманометры-напоромеры ДНМП-100, дифманометры-тягонапоромеры ДТНМП-100 предназначены для измерения разности
Стр. 2 Н? 4204—74
вакуумметрического и избыточного давлений неагрессивных газов, нейтральных при воздействии на алюминиевые и медные сплавы.
Описание
Принцип действия прибора основан на уравновешивании вакуумметрического или избыточного давления силами упругой деформации мембранной коробки.
Измеряемое давление подается во внутреннюю полость мембранной коробки, перемещение которой вследствие ее деформации передается через передаточно-множительный механизм на стр елку прибора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Верхние пределы измерений от 40 до 4000 кпс/м2.
Предел допускаемой основной погрешности показаний приборов ±2,5%. ■ •
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности.
Изменение показаний приборов Д в процентах, вызванное влиянием температуры окружающего воздуха, не превышает
A=+(x+W),
где х — допускаемое непостоянство показаний;
k — температурный коэффициент, равный 0,04°С-1;
Д£ — абсолютное значение разности температур, равное h—Л;
здесь /1—любое значение температуры в пределах 2О±5°С;
't2 — любое значение температуры в пределах от—30 до 50°С.
Приборы выдерживают воздействие перегрузки давлением, превышающим на 25% верхние пределы измерений
Масса 1 1кг.
Комплектность
Совместно с прибором поставляют:
1) ключ для корректировки нуля;
2) вентили ВУ-4, ВУ-6 — 2 шт. (по требованию заказчика) ;
3) техническое описание и инструкцию по эксплуатации;
: 4) паспорт.
№ 4204—74 Стр. 3
Поверка
Приборы поверяют в соответствии с ГОСТ 2648—69-
Результаты испытаний рассматривал Всесоюзный научноисследовательский • институт метрологической службы (ВНИИМС).
