Мультиметры цифровые портативные 113, 114, 115, 116, 117
| Номер в ГРСИ РФ: | 42446-09 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Для измерения напряжения и силы постоянного и переменного тока, частоты, сопротивления и емкости в электрических цепях. Применяются в процессах разработки, производства и эксплуатации электротехнических изделий и систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42446-09 |
| Действует | по 02.10.2024 |
| Наименование | Мультиметры цифровые портативные |
| Модель | 113, 114, 115, 116, 117 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b8847001-ccb2-ee6d-4a9a-a481a883741d |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Примечание | 10.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Росиспытания" |
| Адрес центра | 103001, г.Москва, Гранатный пер., 4 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 10.12.2019 |
| Номер сертификата | 37437 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1982 п. 13 от 10.12.201412д от 10.12.09 п.29 |
Производитель / Заявитель
Фирма "Fluke Corporation", США
США
P.O. Box 9090, Everett, Washington 98206, USA
Поверка
| Методика поверки / информация о поверке | МП 42446-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10918
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10694 (98%) |
| Неуспешных поверок (СИ непригодно) | 224 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
42446-09: Описание типа
2019-42446-09.pdf
|
Скачать | 191.5 КБ | |
|
42446-09: Методика поверки
2024-mp42446-09.pdf
|
Скачать | 525 КБ |
Описание типа
Назначение
Мультиметры цифровые портативные 113, 114, 115, 116, 117 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного электрического тока, силы постоянного и переменного тока, электрического сопротивления, электрической емкости и частоты.
Описание
Принцип действия мультиметров основан на аналого-цифровом преобразовании входной величины в цифровую форму и ее отображении на жидкокристаллическом дисплее в соответствующей размерности. Конструктивно мультиметры выполнены в пластмассовом ударопрочном корпусе, их внешний вид представлен на рисунке 1.

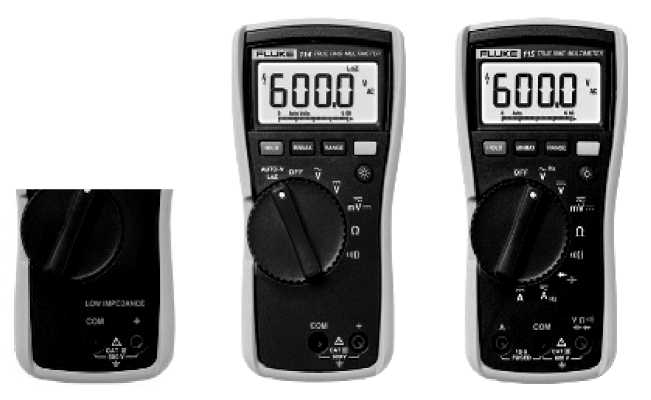

Модификация 113
Модификация 114
Модификация 115

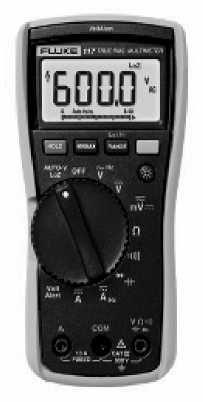

Модификация 117

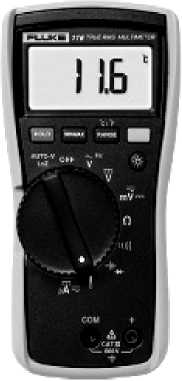

Модификация 116
Рисунок 1 - Внешний вид мультиметров разных модификаций.
Пломбирование мультиметров пользователь может осуществить с использованием крепежных элементов корпуса.
Различие функциональных возможностей и метрологических характеристик различных модификаций мультиметров отражено в таблицах 2 - 12.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров 113, 114, 115, 116, 117 |
Fluke 113, 114, 115, 116, 117 Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 12
______Таблица 2 - Измерения напряжения постоянного тока____________________________
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5)°С |
|
114, 115, 116, 117 |
600 мВ |
0,1 мВ |
± (0,5 % + 100 % • 2P/U) |
|
6 В |
1 мВ | ||
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
P - разрешение при используемом пределе измерений U - измеренное значение напряжения постоянного или переменного тока Входное сопротивление не менее 10 МОм | |||
Таблица 3 - Измерения напряжения переменного тока
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5)°С |
|
114, 115, 116, 117 |
600 мВ |
0,1 мВ |
для частот от 45 до 500 Гц ± (1,0 % + 100 % • 3P/U) для частот от 500 Гц до 1 кГц ± (2,0 % + 100 % • 3P/U) |
|
6 В |
1 мВ | ||
|
60 В |
10 мВ | ||
|
600 В |
100 мВ |
P - разрешение при используемом пределе измерений
U - измеренное значение напряжения постоянного или переменного тока
Входное сопротивление не менее 5 МОм
Таблица 4 - Измерения напряжения постоянного и переменного тока в режиме
«Auto-V Lo Z» (в режиме «V-Chek» для модификации 113)
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5)°С |
|
113 |
6 В |
1 мВ |
Для постоянного напряжения и для переменного напряжения при частоте от 45 до500 Гц ± (3,0 % + 100 % • 10P/U) для переменного напряжения при частоте от 500 Гц до 1 кГц ± (3,0 % + 100 % • 10P/U) |
|
60 В |
10 мВ | ||
|
113, 114, 116, 117 |
600 В |
100 мВ | |
|
P - разрешение при используемом пределе измерений U - измеренное значение напряжения постоянного или переменного тока Входное сопротивление не менее 3 кОм | |||
Таблица 5 - Измерения силы постоянного тока
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5)°С |
|
116 |
600 мкА |
0,1 мкА |
± (1,0 % + 100 % • 2P/I) |
|
115, 117 |
6 А |
1 мкА |
± (1,0 % + 100 % • 3P/I) |
|
10 А |
10 мкА |
P - разрешение при используемом пределе измерений
I - измеренное значение силы постоянного или переменного тока
Таблица 6 - Измерения силы переменного тока
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5)°С |
|
116 |
600 мкА |
0,1 мкА |
Для частот от 45 до 500 Гц (все модификации): ± (1,5 % + 100 % • 3P/I) для частот от 500 Гц до 1 кГц (только 116): ± (2,5 % + 100 % • 3P/I) |
|
115, 117 |
6 А |
1 мкА | |
|
10 А |
10 мкА |
P - разрешение при используемом пределе измерений
I - измеренное значение силы постоянного или переменного тока
Таблица 7 - Измерения электрического сопротивления
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешностипри температуре окружающего воздуха (23 ± 5)°С |
|
113, 114, 115, 116, 117 |
600 Ом |
0,1 Ом |
± (0,9 % + 100 % • 2P/R) |
|
6 кОм |
1 Ом |
± (0,9 % + 100 % • 1P/R) | |
|
60 кОм |
10 Ом | ||
|
114, 115, 116, 117 |
600 кОм |
100 Ом | |
|
6 МОм |
1 кОм | ||
|
40 МОм |
10 кОм |
± (1,5 % + 100 % • 2P/R) |
P - разрешение при используемом пределе измерений R - измеренное значение электрического сопротивления
Таблица 8 - Измерения постоянного напряжения в режиме тестирования диодов
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешностипри температуре окружающего воздуха (23 ± 5)°С |
|
113, 115, 116, 117 |
2 В |
1 мВ |
± (0,9 % + 100 % • 2P/U) |
|
P - разрешение при используемом пределе измерений U - измеренное значение напряжения постоянного или переменного тока | |||
Таблица 9 - Измерения электрической емкости
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешностипри температуре окружающего воздуха (23 ± 5)°С |
|
113, 115, 116, 117 |
1000 нФ |
1 нФ |
± (1,9 % + 100 % • 2Р/С) |
|
10 мкФ |
0,01 нФ | ||
|
100 мкФ |
0,1 нФ | ||
|
9999 мкФ |
1 нФ |
Для емкости менее 1000 мкФ: ± (1,9 % + 100 % • 2Р/С) Для емкости от 1000 мкФ до 9999 мкФ ± (5 % + 100 % • 20Р/С) |
P - разрешение при используемом пределе измерений С - измеренное значение электрической емкости
Таблица 10 - Измерения частоты
|
Модификация мультиметров |
Пределы измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности |
|
115, 116, 117 |
99,99 Гц |
0,01 Гц |
± (0,1 % + 100 % • 2P/F) |
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
1 Гц | ||
|
50,00 кГц |
10 Гц | ||
|
P - разрешение при используемом пределе измерений F - измеренное значение частоты переменного тока | |||
Таблица 11 - Измерения температуры (только модификация 116)
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха (23 ± 5) °С (без учета погрешности термопары) |
|
от - 40 ОС до + 400 ОС |
0,1 ос |
± (1,0 % + 100 % • 10P/T) |
|
P - разрешение мультиметра T - измеренное значение температуры | ||
Таблица 12 - Основные технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Напряжение питания от батарей |
9 В |
|
Время непрерывной работы от батареи |
400 часов (без подсветки) |
|
При измерениях в интервалах температур от -10 °С до +18 °С и от + 28 °С до + 50 °С дополнительная погрешность составляет: 0,1 Д / °С, где Д - пределы основной относительной погрешности | |
|
Максимально допускаемое напряжение на входе |
666 В |
|
Порог чувствительности в режиме бесконтактной индикации переменного напряжения (модификация 117), (не более) |
в диапазоне «Hi» 10В в диапазоне «Lo» 30 В |
|
Г абаритные размеры (высота х ширина х высота), не более, мм |
167,1 х 85,1 х 46,0 |
|
Масса, не более |
модификация 113 - 404 г модификации 114, 115, 116, 117 - 550 г |
Знак утверждения типа
наносится в виде наклейки на переднюю панель корпуса мультиметров, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
|
мультиметр батарея NEDA 1604 A/IEC 6LR61 комплект измерительных кабелей сумка-чехол термопара типа К (только для модификации 116) методика поверки руководство по эксплуатации |
- 1шт.; - 1 шт.; - 1 шт.; - 1 шт.; - 1 шт.; - 1 экз.; - 1экз. |
Поверка
осуществляется по документу МП 42446-09 «Мультиметры цифровые портативные 113, 114, 115, 116, 117. Методика поверки», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2009 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 9100. В диапазоне от 50 В до 1000 В предел допускаемой погрешности воспроизведения постоянного напряжения ± 0,0075 %. В диапазоне от 50 В до 600 В при частоте от 40 Гц до 1 кГц предел допускаемой погрешности воспроизведения переменного напряжения ± 0,25 %. Предел допускаемой погрешности воспроизведения силы постоянного тока в диапазоне от 50 мкА до 10 А ± 0,055 %. Предел допускаемой погрешности воспроизведения силы переменного тока в диапазоне от 50 мкА до 10 А при частоте от 40 Гц до 1 кГц составляет ± 0,3 %. Предел допускаемой погрешности воспроизведения
сопротивления в диапазоне от 50 Ом до 40 МОм ± 0,15 %. Предел допускаемой погрешности воспроизведения емкости в диапазоне от 100 нФ до 10000 мкФ ± 0,65 %. Предел допускаемой погрешности воспроизведения частоты в диапазоне от 0,5 Гц до 10 МГц составляет ± 0,0025 %.
Сведения о методах измерений
Мультиметры цифровые портативные 113, 114, 115, 116, 117. Руководство по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
