Клещи электроизмерительные цифровые 353, 355

Назначение

Клещи электроизмерительные цифровые 353, 355 (далее - клещи) предназначены для измерений силы постоянного и переменного тока без разрыва электрической цепи, напряжения постоянного и переменного электрического тока, электрического сопротивления и частоты.

Описание

Принцип действия клещей при измерении силы тока основан на преобразовании магнитной индукции, создаваемой протекающим током в зазоре раздвижных губок клещей. В зазоре клещей помещен микрочип с преобразователем Холла, выходное напряжение которого пропорциональное магнитной индукции поступает на дифференциальный усилитель и далее на аналого-цифровой преобразователь. В цифровой форме результаты измерений отображаются на жидкокристаллическом дисплее в соответствующей размерности. При измерениях напряжения, сопротивления и частоты клещи представляют собой классический цифровой мультиметр.

Конструктивно клещи выполнены в ударопрочном малогабаритном корпусе, внутри которого установлена батарея питания. Внешний вид клещей представлен на рисунке 1.

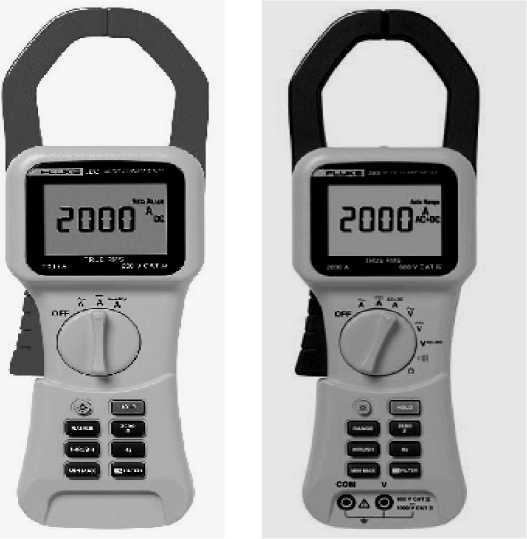

Рисунок 1 - Внешний вид клещей модификации 353 (слева) и модификации 355 (справа).

Пломбирование клещей пользователь может осуществить с использованием крепежных элементов корпуса.

Программное обеспечение

Программное обеспечение клещей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и

Лист № 2

Всего листов 4 вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1   - Идентификационные данные программного обеспечения клещей

электроизмерительных цифровых 353, 355

Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».

Технические характеристики

Основные метрологические и технические характеристики клещей приведены в таблицах 2 - 3

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится в виде наклейки на нижнюю поверхность корпуса клещей, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят:

клещи                                                              - 1шт.;

батарея AA IEC LR6                                           - 6 шт.;

сумка-чехол                                                          - 1 шт.;

комплект измерительных проводов, наконечников и зажимов

(только 355)                                                              - 1 компл.;

методика поверки                                                    - 1 экз.;

руководство по эксплуатации                                      - 1экз.

Поверка

осуществляется по документу МП 42449-09 «Клещи электроизмерительные цифровые 353, 355. Методика поверки», утвержденному ГЦИ СИ «Росиспытания» в ноябре 2009 г.

Основное оборудование, необходимое для поверки:

- калибратор универсальный Fluke 9100 с токовой катушкой (опция 200). В

диапазоне от 1 В до 800 В предел допускаемой погрешности воспроизведения постоянного напряжения    ± 0,01 %. Предел допускаемой погрешности

воспроизведения переменного напряжения в диапазоне от 1 В до 800 В при частоте от 10 Гц до 1 кГц составляет ± 0,12 %. В диапазоне от 40 Ом до 400 кОм предел допускаемой погрешности воспроизведения сопротивления ± 0,025 %. Предел допускаемой погрешности воспроизведения силы постоянного тока в диапазоне от 4 А до 1000 А ± 0,2 %. Предел допускаемой погрешности воспроизведения силы

Лист № 4

Всего листов 4 переменного тока в диапазоне от 4 А до 1000 А при частоте от 10 Гц до 100 Гц составляет ± 0,25 %. Предел допускаемой погрешности воспроизведения частоты в диапазоне от 5 Гц до 1 кГц составляет ± 0,0025 %.

Сведения о методах измерений

Клещи электроизмерительные цифровые 353, 355. Руководство по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Документация фирмы-изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
