Измерители параметров изоляции многофункциональные MI 3200, MI 3201, MI 3202
| Номер в ГРСИ РФ: | 42465-09 |
|---|---|
| Производитель / заявитель: | Фирма "METREL d.d.", Словения |
Для: измерения сопротивления изоляции в электрических цепях общего назначения; измерения напряжения постоянного тока; измерения напряжения и частоты переменного тока; измерения емкости (только Ml 3200 и Ml 3201); измерения тока утечки (только Ml 3200 и Ml 3201); вычисления коэффициентов абсорбции, поляризации и разряда диэлектрика (только Ml 3200 и Ml 3201); высоковольтных испытаний напряжением постоянного тока (только Ml 3200 и Ml 3201). Область применения - предприятия электрических сетей, электрические подстанции, системы распределения энергии, промышленные предприятия, измерительные и испытательные лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42465-09 |
| Действует | по 13.08.2029 |
| Наименование | Измерители параметров изоляции многофункциональные |
| Модель | MI 3200, MI 3201, MI 3202 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 06b359a0-2ab8-7ba4-9866-e4ad82545378 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.02 |
| Год регистрации | 2009 |
| Страна-производитель | Словения |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 37451 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 20 от 24.12.201412д от 10.12.09 п.43 |
Производитель / Заявитель
Фирма "METREL d.o.o.", Словения
Словения
Ljubljanska cesta 77, 1354 Horjul SLOVENIA, Тел.+(386) 1 755 82 00, факс +(386) 1 754 92 26 www.metrel.si
Поверка
| Методика поверки / информация о поверке | МП-132/447-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1435
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1388 (97%) |
| Неуспешных поверок (СИ непригодно) | 47 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
42465-09: Описание типа
2023-42465-09.pdf
|
Скачать | 325.8 КБ | |
|
42465-09: Методика поверки
2023-mp42465-09.pdf
|
Скачать | 92 КБ |
Описание типа
Назначение
Измерители параметров изоляции многофункциональные MI 3200, MI 3201, MI 3202 (далее по тексту - измерители) предназначены для:
- измерения сопротивления изоляции;
- измерения напряжения постоянного тока;
- измерения напряжения и частоты переменного тока;
- измерения электрической емкости (только MI 3200 и MI 3201);
- измерения тока утечки (только MI 3200 и MI 3201);
- вычисления коэффициентов абсорбции, поляризации и разряда диэлектрика (только MI 3200 и MI 3201);
- высоковольтных испытаний напряжением постоянного тока (только MI 3200 и MI 3201).
Описание
Измерители параметров изоляции многофункциональные MI 3200, MI 3201, MI 3202 представляют собой многофункциональные цифровые портативные электроизмерительные приборы.
Принцип работы измерителей в режиме измерения сопротивления изоляции основан на измерении тока, проходящего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее, который имеет индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Приборы оснащены функцией установки текущей даты и времени.
Результаты измерений могут быть сохранены во встроенной памяти или переданы на внешний компьютер по интерфейсам связи RS-232, USB (кроме MI 3202).
Основные узлы измерителей: микропроцессор, источник тока, измеритель тока, преобразователь напряжения, устройство управления, модуль интерфейсов связи, устройство индикации (ЖК-дисплей с подсветкой), источник питания.
Модели измерителей отличаются между собой набором выполняемых функций.
Приборы размещены в пластмассовом корпусе, на котором расположены панель оператора и разъемы для подключения к измерительной цепи. Панель оператора состоит из точечно-матричного жидкокристаллического дисплея и функциональных клавиш.
Функциональные клавиши служат для включения и выключения прибора, выбора режима измерения, проведения измерений, выбора специальных функций и параметров при измерениях.
На верхней (у MI 3201, MI 3202 - на боковой) панели измерителей расположены разъемы для подключения соединительных проводов, разъем для электропитания, разъемы для подключения к ПК (USB и RS-232).
Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

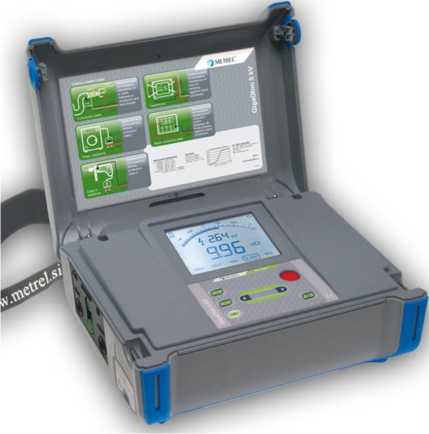

Рисунок 1 - Общий вид измерителей параметров изоляции многофункциональный MI 3200

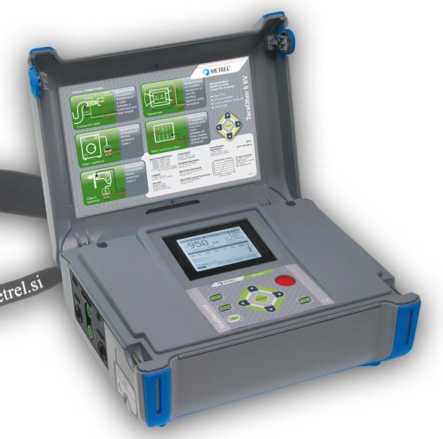

Рисунок 2 - Общий вид измерителей параметров изоляции многофункциональный MI 3201
Рисунок 3 - Общий вид измерителей параметров изоляции многофункциональный MI 3202
Программное обеспечение
Встроенное программное обеспечение (ПО) измерителей (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
MI 3200 |
MI 3201 |
MI 3202 | |
|
Идентификационное наименование ПО |
_ |
_ |
_ |
|
Номер версии (идентификационный номер ПО) |
Не ниже 2.37 |
Не ниже 1.73 |
Не ниже 1.6 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
|
Другие идентификационные данные (если имеются) |
_ |
_ |
_ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики измерителей в режиме измерений сопротивления изоляции
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
MI 3200, MI 3201, MI 3202 |
от 1 до 999 кОм |
1 кОм |
±(0,05^изм.+3 е.м.р.)* |
|
от 1 до 9,99 МОм |
0,01 МОм | ||
|
от 10 до 99,9 МОм |
0,1 МОм | ||
|
от 100 до 999 МОм |
1 МОм | ||
|
от 1 до 9,99 ГОм |
0,01 ГОм | ||
|
от 10 до 99,9 ГОм |
0,1 ГОм | ||
|
от 100 до 999 ГОм |
1 ГОм | ||
|
MI 3200, MI 3201 |
от 1 до 10 ТОм |
0,01 ТОм |
±(0,15^изм.+3 е.м.р.) |
|
Примечания: Яизм - измеренное значение сопротивления изоляции; е.м.р. - единица младшего разряда; * - для MI 3202 в диапазоне измерений от 100 до 999 ГОм пределы допускаемой абсолютной погрешности ± (0,ВКизм. + 3 е.м.р.) | |||
Таблица 3 - Метрологические характеристики измерителей в режиме измерений испытательного напряжения постоянного тока на выходе
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
MI 3200 |
от 1 до 9999 В |
1 В |
±(0,03-иИЗм.+3 В) |
|
более 10 кВ |
0,1 кВ |
±0,03-иИЗм. | |
|
MI 3201, MI 3202 |
от 1 до 5500 В |
1 В |
±(0,03-иИЗм.+3 В) |
|
Примечание: иизм. - измеренное значение напряжения | |||
Таблица 4 - Метрологические характеристики измерителей в режиме измерений напряжения постоянного и переменного тока
|
Модификация |
Диапазон измерений |
Частота |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
MI 3200, MI 3201, MI 3202 |
от 1 до 600 В |
Постоянный ток от 45 до 65 Гц |
1 В |
±(0,03-иИЗм.+4 В) |
Примечание: иизм. - измеренное значение напряжения
Таблица 5 - Метрологические характеристики измерителей в режиме измерений частоты переменного тока __________________________________________________________________
|
Модификация |
Диапазон измерений, Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
|
MI 3200, MI 3201, MI 3202 |
от 45 до 65 |
0,1 |
±0,2 |
Таблица 6 - Метрологические характеристики измерителей в режиме измерений электрической
емкости
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
MI 3200 |
от 0,1 до 99,9 нФ |
0,1 нФ |
±(0,05^Сизм.+2 е.м.р.) |
|
от 100 до 999 нФ |
1 нФ | ||
|
от 1 до 50 мкФ |
0,01 мкФ | ||
|
MI 3201 |
от 0,1 до 99,9 нФ |
0,1 нФ |
±(0,05<изм.+4 нФ) |
|
от 100 до 999 нФ |
1 нФ | ||
|
от 1 до 50 мкФ |
0,01 мкФ |
Примечания: Сизм. - измеренное значение электрической емкости; е.м.р. - единица младшего разряда
Таблица 7 - Метрологические характеристики измерителей в режиме измерений тока утечки
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
MI 3200, MI 3201 |
от 0,001 до 0,009 мА |
1 мкА |
±(0,03-1Изм.+3 е.м.р.) |
|
от 0,01 до 5,5 мА |
10 мкА |
±0,03Тизм. | |
|
Примечания: 1изм - измеренное значение тока утечки; е.м.р. - единица младшего разряда | |||
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
MI 3200 |
MI 3201 |
MI 3202 | |
|
Напряжение питания, В |
Напряжение постоянного тока 7,2 В (шесть элементов питания типа LR20) |
Напряжение постоянного тока 7,2 В (шесть элементов питания типа LR14) | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
330х360х160 |
250x310x130 |
250x310x130 |
|
Масса, кг |
5,5 |
3 |
3 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -10 до +50 до 90 без конденсации | ||
Знак утверждения типа
на корпус измерителей способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель параметров изоляции многофункциональный MI 3200, MI 3201, MI 3202 (модификация по заказу) |
_ |
1 |
|
Комплект измерительных принадлежностей в сумке |
_ |
1 |
|
NiMh аккумуляторные батареи 1,2 В |
_ |
6 |
|
Компакт-диск с технической документацией в электронном виде и программным обеспечением |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Министерства здравоохранения и социального развития от 9 сентября 2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах»;
Техническая документация фирмы «METREL d.o.o.», Словения.
