Дозаторы пипеточные, одно- и многоканальные Finnpipette F2
| Номер в ГРСИ РФ: | 42483-15 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Дозаторы пипеточные, одно- и многоканальные, Finnpipette F2 (далее - дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42483-15 |
| Действует | по 27.01.2025 |
| Наименование | Дозаторы пипеточные, одно- и многоканальные |
| Модель | Finnpipette F2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 041a6a3c-0ef7-4831-3280-c022113ce398 |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific Oy", ФИНЛЯНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1205
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1198 (99%) |
| Неуспешных поверок (СИ непригодно) | 7 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
42483-15: Описание типа
2020-42483-15.pdf
|
Скачать | 92.7 КБ | |
|
42483-15: Методика поверки
2022-mp42483-15.pdf
|
Скачать | 169.7 КБ |
Описание типа
Назначение
Дозаторы пипеточные, одно- и многоканальные, Finnpipette F2 (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3x10-3 Па-с.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы определяется диаметром плунжера и его перемещением.
Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Для уменьшения влияния тепла руки на результат дозирования механизм установки объема доз имеет термоизоляцию от корпуса дозатора.
Значение объема дозы, установленное при использовании операционной кнопки, отображается на черно-белом дисплее, встроенном в рукоятку дозатора.
Дозаторы выполнены в чёрном автоклавируемом корпусе.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Выпускается тридцать пять модификаций дозаторов: пятнадцать одноканальных с фиксированным объемом доз, десять одноканальных с переменным объемом доз и десять многоканальных с переменным объемом доз.

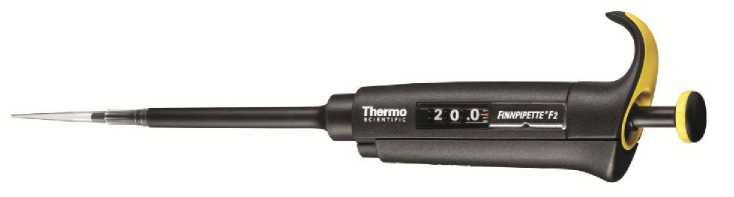

Рисунок - Общий вид дозаторов
Пломбирование дозаторов не предусмотрено.
Маркировка дозаторов содержит следующие сведения:
- диапазон объемов дозирования;
- заводской номер дозатора;
- товарный знак предприятия-изготовителя.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
Одноканальные дозаторы фиксированного объема дозирования | |||||
|
Finnpipette F2 1 мкл |
1 |
— |
1 |
±8,0 |
7,0 |
|
Finnpipette F2 5 мкл |
5 |
— |
1 |
±5,0 |
5,0 |
|
Finnpipette F2 10 мкл |
10 |
— |
1 |
±2,5 |
3,0 |
|
Finnpipette F2 20 мкл |
20 |
— |
1 |
±2,0 |
3,0 |
|
Finnpipette F2 25 мкл |
25 |
— |
1 |
±2,0 |
3,0 |
|
Finnpipette F2 50 мкл |
50 |
1 |
±2,0 |
2,5 | |
|
Finnpipette F2 100 мкл |
100 |
1 |
±1,5 |
2,0 | |
|
Finnpipette F2 200 мкл |
200 |
1 |
±1,5 |
2,0 | |
|
Finnpipette F2 250 мкл |
250 |
1 |
±1,5 |
2,0 | |
|
Finnpipette F2 500 мкл |
500 |
— |
1 |
±1,0 |
1,0 |
|
Finnpipette F2 1000 мкл |
1000 |
— |
1 |
±1,0 |
1,0 |
|
Finnpipette F2 2000 мкл |
2000 |
— |
1 |
±1,0 |
1,0 |
|
Finnpipette F2 3000 мкл |
3000 |
1 |
±1,0 |
1,0 | |
|
Finnpipette F2 5000 мкл |
5000 |
— |
1 |
±1,0 |
1,0 |
|
Finnpipette F2 10000 мкл |
10000 |
1 |
±1,0 |
1,0 | |
|
Одноканальные дозаторы переменного объема дозирования | |||||
|
Finnpipette F2 0,2-2 мкл |
от 0,2 до 2 |
0,002 |
1 |
±8,0 ±8,0 |
7,0 6,0 |
|
Finnpipette F2 0,5-5 мкл |
от 0,5 до 5 |
0,01 |
1 |
±8,0 ±5,0 |
7,0 5,0 |
|
Finnpipette F2 1-10 мкл |
от 1 до 10 |
0,01 |
1 |
±8,0 ±2,5 |
7,0 3,0 |
|
Finnpipette F2 2-20 мкл |
от 2 до 20 |
0,1 |
1 |
±8,0 ±2,0 |
6,0 3,0 |
Продолжение таблицы 1
|
Наименование модификаций дозаторов |
Диапазон объемов дозирования, мкл |
Дискретность установки, мкл |
Число каналов |
Пределы допускаемой систематической составляющей основной относительной погрешности, % |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной погрешности, % |
|
Finnpipette F2 5-50 мкл |
от 5 до 50 |
0,1 |
1 |
±5,0 ±2,0 |
5,0 2,5 |
|
Finnpipette F2 10-100 |
от 10 |
0,2 |
1 |
±2,5 |
3,0 |
|
мкл |
до 100 |
±1,5 |
2,0 | ||
|
Finnpipette F2 20-200 |
от 20 |
1,0 |
1 |
±2,0 |
3,0 |
|
мкл |
до 200 |
±1,5 |
2,0 | ||
|
Finnpipette F2 30-300 |
от 30 |
1,0 |
1 |
±2,0 |
3,0 |
|
мкл |
до 300 |
±1,5 |
2,0 | ||
|
Finnpipette F2 100-1000 |
от 100 |
1,0 |
1 |
±1,5 |
2,0 |
|
мкл |
до 1000 |
±1,0 |
1,0 | ||
|
Finnpipette F2 500- |
от 500 |
10,0 |
1 |
±1,0 |
1,0 |
|
50000 мкл |
до 50000 |
±1,0 |
1,0 | ||
|
Finnpipette F2 1000- |
от 1000 |
20,0 |
1 |
±1,0 |
1,0 |
|
10000 мкл |
до 10000 |
±1,0 |
1,0 | ||
|
Восьмиканальные дозаторы переменного объема дозирования | |||||
|
Finnpipette F2 1-10 мкл |
от 1 до 10 |
0,01 |
8 |
±8,0 ±2,5 |
7,0 3,0 |
|
Finnpipette F2 5-50 мкл |
от 5 до 50 |
0,1 |
8 |
±5,0 ±2,0 |
5,0 2,5 |
|
Finnpipette F2 10-100 |
от 10 |
0,2 |
8 |
±2,5 |
3,0 |
|
мкл |
до 100 |
±1,5 |
2,0 | ||
|
Finnpipette F2 30-300 |
от 30 |
1,0 |
8 |
±2,0 |
3,0 |
|
мкл |
до 300 |
±1,5 |
2,0 | ||
|
Двенадцатиканальные дозаторы переменного объема дозирования | |||||
|
Finnpipette F2 1-10 мкл |
от 1 до 10 |
0,01 |
12 |
±8,0 ±2,5 |
7,0 3,0 |
|
Finnpipette F2 5-50 мкл |
от 5 до 50 |
0,1 |
12 |
±5,0 ±2,0 |
5,0 2,5 |
|
Finnpipette F2 10-100 |
от 10 |
0,2 |
12 |
±2,5 |
3,0 |
|
мкл |
до 100 |
±1,5 |
2,0 | ||
|
Finnpipette F2 30-300 |
от 30 |
1,0 |
12 |
±2,0 |
3,0 |
|
мкл |
до 300 |
±1,5 |
2,0 | ||
|
Шестнадцатиканальные дозаторы переменного объема дозирования | |||||
|
Finnpipette F2 1-10 мкл |
от 1 |
0,01 |
16 |
±8,0 |
7,0 |
|
до 10 |
±2,5 |
3,0 | |||
|
Finnpipette F2 5-50 мкл |
от 5 |
0,1 |
16 |
±5,0 |
5,0 |
|
до 50 |
±2,0 |
2,5 | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной систематической составляющей относительной погрешности при отклонении температуры окружающего воздуха от 20 оС на каждые 10 оС, % |
±5 |
|
Нормальные условия измерений: - диапазон рабочих температур, оС - диапазон относительной влажности воздуха, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 97,3 до 105,3 |
|
Динамическая вязкость дозируемых жидкостей, Па-с, не более |
1,3-10-3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальные габаритные размеры дозаторов без упаковки, высота, | |
|
мм, не более | |
|
- одноканальных фиксированного объема |
300 |
|
- одноканальных переменного объема |
350 |
|
- восьмиканальных |
300 |
|
- двенадцатиканальных |
300 |
|
- шестнадцатиканальных |
300 |
|
Масса дозаторов без упаковки, г, не более | |
|
- одноканальных фиксированного объема |
150 |
|
- одноканальных переменного объема |
150 |
|
- восьмиканальных |
200 |
|
- двенадцатиканальных |
250 |
|
- шестнадцатиканальных |
300 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, оС |
от +10 до +35 |
|
- диапазон относительной влажности воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 97,3 до 105,3 |
|
Средняя наработка на отказ, циклов, не менее | |
|
- для одноканальных дозаторов |
100000 |
|
- для многоканальных дозаторов |
50000 |
|
Средний срок службы, лет |
4 |
Знак утверждения типа
наносится на дозатор (упаковку с дозатором) методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность дозатора
|
Наименование |
Обозначение |
Количество |
|
Дозатор |
- |
1 шт. |
|
Многофункциональный ключ |
- |
1 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Методика поверки |
МП 2301-0145-2014 |
1 экз. |
|
Примечания 1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2 Наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
Поверка
осуществляется по документу МП 2301-0145-2014 «Дозаторы пипеточные, одно- и многоканальные, Finnpipette F2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30.10.2014 г.
Основные средства поверки:
- весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011;
- термометр с диапазоном измерений от 0 до 50 °С, с погрешностью не более ±0,1 °С;
- вода дистиллированная по ГОСТ 6709-72;
- барометр с диапазоном измерений от 80 до 160 кПа, с погрешностью не более ±200 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 28311-89 Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний
ГОСТ 20790-93/ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские.
Общие технические условия
Техническая документация фирмы «Thermo Fisher Scientific Oy»
