Осмометры-криоскопы ОСКР-1
| Номер в ГРСИ РФ: | 42519-09 |
|---|---|
| Категория: | Осмометры |
| Производитель / заявитель: | Индивидуальный предприниматель Кирсанов Владимир Иванович (ИП Кирсанов В.И.), г.С.-Петербург |
| 42519-09: Описание типа СИ | Скачать | 164.4 КБ |
Для измерения криоскопическим методом эффективных (осмотических) концентраций и температур замерзания водных растворов соответственно в режиме осмометра или криоскопа. Области применения: в практике проведения количественного химического анализа при научных исследованиях в области молекулярнойбиологии, биохимии, фармации, физической химии и других областях науки и техники; в молочной промышленности для измерения температуры замерзания молока-сырья (в соответствии с ГОСТ Р 52054-2003) при его приемке на молокозаводах; в производстве продуктов детского питания на молочной основе для контроля осмоляльности в соответствии с нормами СанПиН.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42519-09 |
| Наименование | Осмометры-криоскопы |
| Модель | ОСКР-1 |
| Технические условия на выпуск | КЕРП.411711.001 ТУ |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 19.01.2015 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 19.01.2020 |
| Номер сертификата | 37608 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 24 п. 35 от 19.01.201512д от 10.12.09 п.101 |
Производитель / Заявитель
Индивидуальный предприниматель Кирсанов Владимир Иванович (ИП Кирсанов В.И.), г.С.-Петербург
Россия
193318, ул.Ворошилова, 7, к.2, кв.9 Тел. (812) 528-1159, (906) 256-2979, E-mail: oscr@yandex.ru
Поверка
| Методика поверки / информация о поверке | КЕРП.411711.001 РЭ, раздел 12 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 271 |
| Найдено поверителей | 21 |
| Успешных поверок (СИ пригодно) | 258 (95%) |
| Неуспешных поверок (СИ непригодно) | 13 (5%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 42519-09: Описание типа СИ | Скачать | 164.4 КБ |
Описание типа
Назначение
Осмометры-криоскопы ОСКР-1 (далее приборы) предназначены для измерения криоскопическим методом эффективных (осмотических) концентраций и температур замерзания водных растворов в режиме соответственно осмометра или криоскопа.
Описание
В основу работы прибора ОСКР-1 заложен термический (криоскопический) метод, позволяющий измерять одно из коллигативных свойств водных растворов, а именно -понижение (депрессию) температуры замерзания (кристаллизации) раствора в сравнении с температурой замерзания чистого растворителя (воды).
Метод измерения заключается в том, что исследуемый раствор охлаждается до температуры более низкой, чем истинная температура замерзания, затем тем или иным способом (например, интенсивным перемешиванием) инициируется процесс льдообразования, сопровождающийся бурным выделением теплоты плавления и скачкообразным повышением температуры пробы до равновесной, характерной для исследуемого раствора и принимаемой за температуру замерзания.
Электронная часть прибора, управляемая от встроенного контроллера, обеспечивает слежение за всеми фазами температурной кривой и вывод информации на дисплей прибора.
Общий вид представлен на рисунке 1.
Место пломбирования указано на рисунке 2.

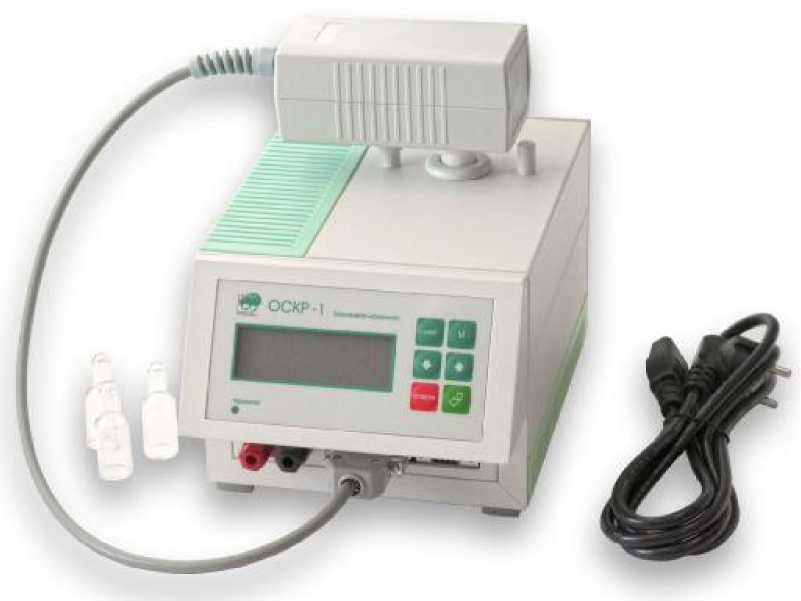

Рисунок 1 - Осмометр-криоскоп ОСКР-1

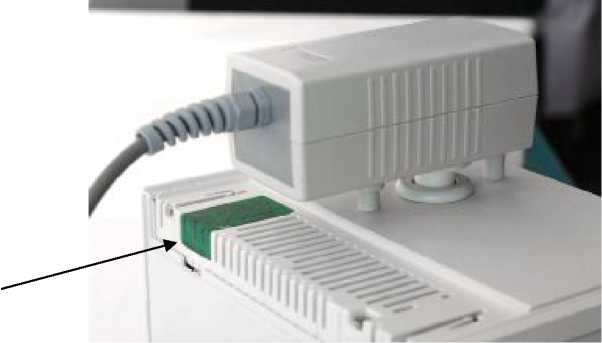

Место пломбирования
Рисунок 2. Место пломбирования
Программное обеспечение
Встроенное ПО разработано специально для решения задач измерения осмотической концентрации (осмоляльности) биологических жидкостей и водных растворов. ПО идентифицируется при включении прибора путем вывода на дисплей номера версии: «ОСКР v1.0».
Программное обеспечение позволяет просматривать и изменять настроенные параметры прибора, просматривать результаты измерений в реальном времени на дисплее прибора, параметры калибровки и т. д.
Прибор защищен от несанкционированного изменения программного обеспечения аппаратным методом посредством реализации программы на базе специализированного контроллера, доступ к функции изменения настроенных параметров защищен паролем. Пломбирование от несанкционированного доступа с целью изменения ПО осуществляется посредством размещения наклеек на крепежные винты, находящиеся под декоративной решеткой верхней панели прибора слева.
Таблица идентификационных данных ПО:
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ОСКР |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО* |
5O4E8BBO8958EB46F9F9OEF EA811DB27 (MD5) |
|
Другие идентификационные данные (если имеются) |
Уровень защиты ПО согласно Р 50.2.077-2014 - «средний».
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Технические характеристики
|
Диапазон измерений осмотической концентрации, ммоль/кг Н2О Рабочий объем пробы, не менее, мл Пределы допускаемой основной абсолютной погрешности в диапазоне от 0 до 500 ммоль/кг Н2О, ммоль/кг Н2О Пределы допускаемой основной абсолютной погрешности в диапазоне свыше 500 до 2000 ммоль/кг Н2О, ммоль/кг Н2О Диапазон измерений температур замерзания, °С Пределы допускаемой основной абсолютной погрешности при измерении температуры замерзания от 0,000 до минус 0,930 °С вкл., °С |
от 0 до 2000 0,3 ±2 ± 10 от 0 до минус 3,720 ± 0,002 |
|
Пределы допускаемой основной абсолютной погрешности при измерении температуры замерзания от 0,930 до минус 3,720 °С, °С Продолжительность однократного измерения, мин, не более Пределы допускаемых значений дополнительных абсолютных погрешностей прибора от изменения температуры окружающего |
±0,010 3,0 |
воздуха на каждые 10 °С соответствуют удвоенным значениям
|
пределов допускаемых значений основных абсолютных погрешностей. Время установления рабочего режима при работе прибора в интервале рабочей области температур, мин, не более Время непрерывной работы, ч, не менее Габаритные размеры, при рабочем положении измерительной головки, мм, не более Масса, кг, не более Электрическое питание прибора осуществляется от сети переменного однофазного тока напряжением, В Мощность, потребляемая прибором, Вт, не более: |
40 8 200x260x250 4 (220 ±22) В, частотой 50 Гц. 70 |
|
Средняя наработка на отказ, не менее, ч Средний срок службы, не менее, лет Условия эксплуатации: |
7000 5 |
|
- диапазон температуры окружающей среды, °С; - относительная влажность воздуха при 25 °С, %; - диапазон атмосферного давления, кПа |
от 10 до 35 80 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку, установленную на корпусе прибора.
Комплектность
|
Наименование составных частей |
Обозначение документа |
Количество |
|
Осмометр - криоскоп ОСКР-1 |
КЕРП.411711.001 |
1 шт. |
|
Комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП КЕРП.411711.001 ЗИ Комплект эксплуатационных документов согласно ведомости КЕРП.411711.001 ВЭ, в том числе: - руководство по эксплуатации, включающее раздел 12 «Методы и средства поверки»; |
КЕРП.411711.001 РЭ |
1 комплект 1 комплект 1 экз. |
|
- паспорт; |
КЕРП.411711.001 ПС |
1 экз. |
|
- ведомость ЗИП |
КЕРП.411711.001 ЗИ |
1 экз. |
|
Ведомость эксплуатационных документов |
КЕРП.411711.001 ВЭ |
1 экз. |
Поверка
осуществляется по методике в составе руководства по эксплуатации КЕРП.411711.001 РЭ (раздел 12), согласованной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2009 г.
Основные средства поверки: водные растворы хлоридов натрия, приготовленные в соответствии с ГСССД 154-91.
Сведения о методах измерений
изложены в документе КЕРП.411711.001 РЭ «Осмометр-криоскоп ОСКР-1. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 - «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 52054-2003- «Молоко натуральное коровье - сырье. Технические условия».
Технические условия КЕРП.411711.001ТУ.
Рекомендации к применению
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
