Измерители температуры дорожного покрытия дистанционные DST111/DST111R
| Номер в ГРСИ РФ: | 42591-09 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Для дистанционных автоматических измерений температуры поверхности дорожного покрытия. Область применения - службы содержания автомобильных дорог, метеорология.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42591-09 |
| Действует | по 27.12.2024 |
| Наименование | Измерители температуры дорожного покрытия дистанционные |
| Модель | DST111/DST111R |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 63686ba9-eafb-a9b1-46c6-1ff9aa4744a9 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.05 |
| Год регистрации | 2009 |
| Страна-производитель | Финляндия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 37820 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 12д от 10.12.09 п.165 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
P.O.Box 26, FIN-00421 Helsinki, FINLAND, тел. +3589 89491, факс +358 9 8949227 www.vaisala.com PL 26, 00421 Helsinki Vanha Nurmijarventie 21, 01670 Vantaa
Поверка
| Методика поверки / информация о поверке | МП 2551-0048-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 724 (98%) |
| Неуспешных поверок (СИ непригодно) | 17 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
42591-09: Описание типа
2019-42591-09.pdf
|
Скачать | 82.1 КБ | |
|
42591-09: Методика поверки
2022-mp42591-09.pdf
|
Скачать | 557.1 КБ |
Описание типа
Назначение
Измерители температуры дорожного покрытия дистанционные DST111/DST111R (далее -измерители DST111/DST111R) предназначены для дистанционных автоматических измерений температуры поверхности дорожного покрытия.
Описание
Принцип действия измерителей DST111/DST111R основан на измерении интенсивности потока инфракрасного излучения, который поступает на измерители DST11/DST111R от поверхности дорожного покрытия.
Конструктивно измерители DST111/DST111R выполнены в виде единого портативного модуля, в корпусе которого размещены передатчик и приемник инфракрасного излучения, термогигрометр HMP50, процессор. Измерители DST111/DST111R крепятся на опору (мачту) при помощи кронштейна. Общий вид измерителей DST111/DST111R представлен на рис. 1.
Температура поверхности дорожного покрытия рассчитывается процессором со встроенным программным обеспечением «DST111» по алгоритму фирмы «Vaisala Oyj». В алгоритм расчета входят измерения температуры и относительной влажности воздуха, которые проводятся встроенным в измерители DST111/DST111R термогигрометром HMP50. Изменения излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета.
Измерители DST111/DST111R выпускаются в двух модификациях: DST111 и DST111R.
Модификация измерителей DST111 предназначена для совместной работы с другими преобразователями и в составе метеорологических дорожных станций.
Модификация измерителей DST111R предназначена для автономной работы.
Измерители DST111 работают круглосуточно, сообщения о метеорологических параметрах передают непрерывно или по запросу, имеют последовательный интерфейс RS-485. Дистанция подключения измерителя DST111 от 15 до 1200 м.
Измерители DST111R работают круглосуточно, сообщения о метеорологических параметрах передают непрерывно или по запросу, имеют последовательный интерфейс RS-232. Дистанция подключения измерителя DST111R до 30 м.

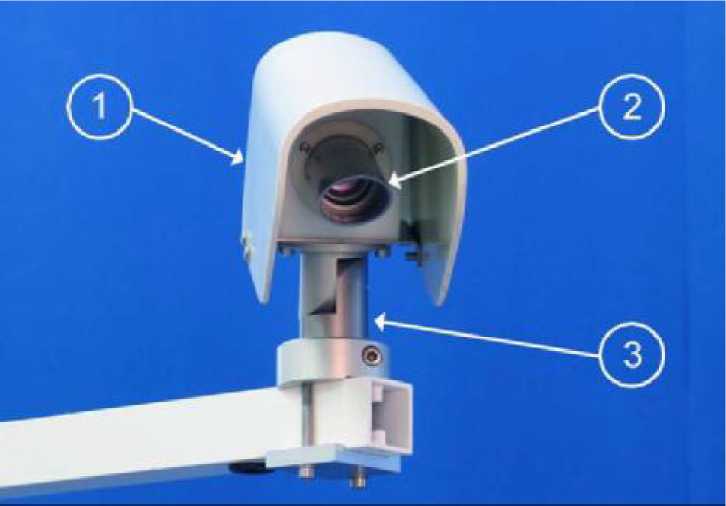

Рисунок 1. Общий вид измерителей температуры дорожного покрытия дистанционных DST111/DST111R.
1 - корпус, 2 - передатчик и приемник инфракрасного излучения, 3 - кронштейн.
Программное обеспечение
Измерители DST111/DST111R имеют встроенное программное обеспечение «DST111», которое обеспечивает сбор, обработку, отображение данных, а так же архивирование результатов измерений, проверку состояния и настройку измерителей.
Идентификационные данные программного обеспечения Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSTlll.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.1 |
|
Цифровой идентификатор ПО |
C7F2D436, вычислен по алгоритму CRC32 |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений температуры дорожного покрытия, °C |
от минус 40 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного покрытия, °C |
± 0,9 |
|
Диапазон измерений температуры воздуха, °C |
от минус 40 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±0,8 |
Продолжение таблицы 2
|
Диапазон измерений относительной влажности воздуха, % |
от 0,8 до 98 | |||
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 0,8 до 90 % включительно, - в диапазоне свыше 90 до 98 % |
± 3 ± 5 | |||
|
Расстояние до поверхности дорожного покрытия, м |
от 2 до 15 | |||
|
Угол установки к горизонту, градус |
от 30 до 85 | |||
|
Потребление питания постоянного тока: -по напряжению, В |
от 9 до 30 | |||
|
Максимальная потребляемая мощность, мВт |
33 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
|
Срок службы, лет |
10 | |||
|
Г абаритные размеры, масса |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
Измерители DST111/DST111R |
320 |
100 |
130 |
1,6 |
|
У словия эксплуатации - температура окружающего воздуха,0С; - относительная влажность воздуха,%; - атмосферное давление, гПа; - скорость воздушного потока, м/с |
от минус 40 до 60 от 0 до 100 от 600 до 1100 до 60 | |||
Знак утверждения типа
наносится на титульный лист формуляра типографским методом и на корпус измерителей DST111/DST111R путем гравировки.
Комплектность
1. Измеритель температуры дорожного покрытия
дистанционный DST111/DST111R 1 шт.
2. Термогигрометр HMP50 1 шт.
3. Кабель М12 1 шт.
4 Формуляр «Измерители температуры дорожного покрытия дистанционные DST111/DST111R» 1 шт.
5. Методика поверки МП 2551-0048-2009 1 шт.
Поверка
осуществляется в соответствие с методикой поверки МП 2551-0048-2009 «Измерители температуры дорожного покрытия дистанционные DST111/DST111R. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.09.2009 года с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22.12.2014 г.
Перечень эталонов, необходимых для поверки:
1. Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.
2. Термогигрометр HMI41/HMP46, диапазон от 0 до 100 %, погрешность ± 1 % в диапазоне 0 до 90 % включительно ± 2 % свыше 90 до 100%.
Сведения о методиках (методах) измерений приведены в формуляре.
Нормативные документы
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
4. Техническая документация фирмы-изготовителя.
Рекомендации к применению
вне сферы государственного регулирования.
