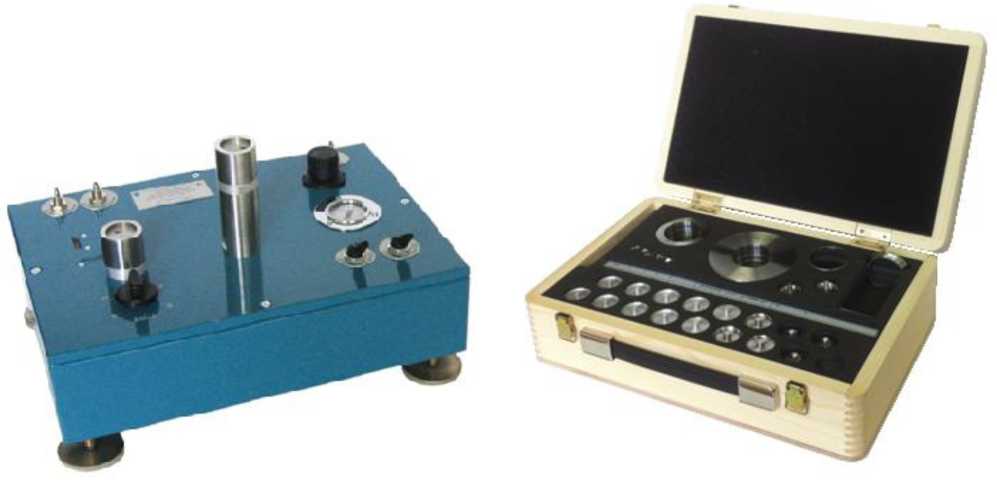

Калибраторы давления пневматические Метран-505 Воздух

Наименование характеристики

Значение

Диапазон воспроизведения давления, кПа: - с блоком опорного давления (модификация I)

- без блока опорного давления (модификация II)

от 0,005 до 25

от 0,005 до 40

от 0,02 до 25

от 0,02 до 40

Номинальное значение опорного давления, кПа

0,3

Дискретность воспроизведения давления, кПа:

- при работе с блоком опорного давления в диапазоне выше 0,005 кПа

- при работе без блока опорного давления в диапазоне выше 0,3 кПа

0,005;

0,005;

Диапазон воспроизводимого давления, кПа

Класс точности 0,015

Класс точности 0,02

Модификация I

Модификация II

Модификация I

Модификация II

0,005 < Рн < 0,4

±0,10 Па

-

±0,12 Па

-

0,02 < Рн < 0,4

-

±0,10 Па

-

±0,12 Па

0,4 < Рн < 2

±0,025 %

±0,03 %

2 < Рн < 25

2 < Рн < 40

±0,015 %

±0,02 %

Примечания

1 При значениях воспроизводимого давления меньше 0,4 кПа нормируются пределы допускаемой абсолютной погрешности.

2 При значениях воспроизводимого давления 0,4 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения воспроизводимого давления.

Наименование характеристики

Значение

Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами: - давление воздуха питания от сети (компрессора), кПа - давление воздуха питания после редуктора, кПа;

- расход воздуха питания, приведенный к условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин), не более

от 300 до 400; 150±7,5;

0,36 (6)

Время установления выходного давления, с, не более

20

Габаритные размеры (длина х ширина х высота), мм, не более: - калибратора модификаций I и II (без укладки) - укладки в отдельности

380x260x230

350x240x115

Масса, кг, не более:

- калибратора модификации I (без учета укладки)

- калибратора модификации II (без учета укладки)

- укладки в отдельности:

- для  калибратора  с  верхним  пределом  воспроизведения

давления 25 кПа

- для  калибратора  с  верхним  пределом  воспроизведения

давления 40 кПа

13,5 11

4,5

5,3

Среднее время наработки на отказ, ч

8000

Средний срок службы, лет, не менее

8

Вид климатического исполнения

УХЛ 4.2 по ГОСТ 15150-69

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, %

- атмосферное давление, кПа (мм рт. ст.)

от +15 до +35 от 30 до 80 от 84 до 106,7 (от 630 до 800)

Обозначение

Наименование

Кол.

Примечание

1558.100.00

Калибратор давления пневматический Метран-505 Воздух

1

для модификации I

1558.100.00-01

Калибратор давления пневматический Метран-505 Воздух

1

для модификации II

1558.200.00-02

Укладка

1

для модификации I калибратора с верхним пределом воспроизведения давления 25 кПа

1558.200.00-03

Укладка

1

для модификации II калибратора с верхним пределом воспроизведения давления 25 кПа

1558.200.00-06

Укладка

1

для модификации I калибратора с верхним пределом воспроизведения давления 40 кПа

1558.200.00-07

Укладка

1

для модификации II калибратора с верхним пределом воспроизведения давления 40 кПа

1550.200.00-01

Пневмошланг

2

Трубка ТРЕ 6/4 Camozzi

1 м

Ниппель Mod 2601-4,5-М5 Camozzi

1

Тройник тип FCN-3-HR-4 Festo

1

1551.000.70

1551.000.72

1551.000.75

1551.000.76

Комплект переходных штуцеров:

M10x1 / M10x1;

M10x1 / M20x1,5;

M10x1 /К1/2";

M10x1 / К1/4"

2

1

1

1

1551.000.74

Прокладка

1

для 1551.000.72

Кольцо 012-015-19-2-4

ГОСТ 9833-73/18829-2017

2

для 1551.000.70

1558.300.00

Приспособление для проверки герметичности

1

_

Методика поверки

1

1558.000.00 ПС

Паспорт

1

1558.000.00 РЭ

Руководство по эксплуатации

1

Таблица масс поршней и грузов

1
