Системы измерительные "АБСОЛЮТ-УНИВЕРСАЛ"

Назначение

Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ» (далее системы) предназначены для измерений расхода и объема водно-спиртовых растворов (ликероводочные и спиртосодержащие жидкости, коньячный спирт, коньяк, пиво, слабоалкогольные напитки, и др.), вина и виноматериалов, объемной концентрации (крепости) и объема безводного этилового или денатурированного спирта в растворе.

Описание

Принцип действия систем основан на измерении массы, плотности и температуры спиртового раствора с последующим расчетом объема раствора, а также процентного содержания (концентрации) и объема безводного спирта.

Системы состоят из одного или нескольких расходомеров массовых Promass (регистрационный № 15201-11), расходомеров массовых Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17), счетчиков-расходомеров массовых МЛ (регистрационный № 75212-19), счетчиков-расходомеров массовых СКАТ-С (регистрационный № 75514-19) (далее - расходомеры массовые) или расходомеров электромагнитных Promag (регистрационный № 14589-14), расходомеров электромагнитных Promag (модификации Promag 300, Promag 500) (регистрационный №67922-17), расходомеров электромагнитных KFL-DC (регистрационный № 75355-19), расходомеров-счетчиков электромагнитных ВЗЛЕТ ТЭР (регистрационный № 39735-14) ( далее - расходомеры электромагнитные), термопреобразователя сопротивления TR ( регистрационный №64798-16) или термопреобразователя сопротивления ДТС (регистрационный №28354-10) (далее - термопреобразователи) и модуля измерительного.

Модуль измерительный состоит из настенного шкафа, включающего в себя контроллер CompactLogix (регистрационный №84146-21) или модули ICP DAS и панельный компьютер. Указанные выше расходомеры и термопреобразователи устанавливаются на трубопроводе и обеспечивают измерение и передачу данных (массового/объемного расхода, массы, плотности и температуры рабочей среды), которые затем поступают для обработки в модуль измерительный.

При использовании на вине и виноматериалах без добавления этилового спирта, пиве используются расходомеры электромагнитные совместно с термопреобразователями. Для водно-спиртовых растворов используются расходомеры массовые и термопреобразователь может используется дополнительно.

В зависимости от применения системы могут иметь несколько исполнений:

«А» - модуль с панельным компьютером (далее - ПК), от одного до восьми расходомеров массовых;

«Б» - модуль с ПК, от одного до восьми расходомеров массовых и (или) расходомеров электромагнитных с термопреобразователями;

«В» - модуль с ПК, от одного до восьми расходомеров электромагнитных и термопреобразователей.

В системах «А» и «Б» масса рабочей среды измеряется расходомерами массовыми, объем вычисляется по измеренным значениям массы и плотности, плотность водно-спиртового раствора - резонансным методом, а температура - при помощи встроенного в прибор термосопротивления; в системах «Б» объем измеряется расходомерами электромагнитными, а температура - при помощи отдельного термопреобразователя.

В системах «В» объем измеряется расходомерами электромагнитными, а температура -при помощи термопреобразователей.

На основании измерительной информации, поступающей от расходомеров массовых, расходомеров электромагнитных и термопреобразователей сопротивления, в модуле проводится расчет, архивация и местная индикация суммарного объема измеряемой среды (для систем А, Б и В), суммарного объема безводного спирта, приведенного к 20 °С и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости) (для систем А и Б). Модуль имеет встроенную опцию Ethernet или модем телефонной линии для передачи данных в информационную систему в стандартизованном формате. Дополнительно к модулю можно подключить штучный счетчик бутылок (цифровой протокол Modbus).

Объем измеряемой среды вычисляется по измеренным значениям массы, плотности и температуры расходомерами массовыми и прямым измерением объема расходомерами электромагнитными.

Расчет концентрации (крепости) спирта в процентах по объёму и объем безводного спирта выполняется расходомерами массовыми путем программного пересчета измеренной плотности и температуры водноспиртового раствора в единицы концентрации (крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79.

Система обеспечивает переключение режимов индикации и выполнение следующих функций:

- индикацию текущего времени и текущей даты;

- индикацию времени наработки системы с момента первого включения системы по каждой точке измерения;

- индикацию суммарного объема измеряемой среды;

- индикацию суммарного объема измеряемой среды, приведенного к плюс 20 °С;

- индикацию суммарного объема безводного спирта, приведенного к плюс 20 °С, содержащегося в измеряемой среде;

- индикацию объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость);

- индикацию температуры измеряемой среды;

- индикацию сообщений об ошибках;

- сохранение ранее измеренных значений объемов и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);

- индикацию показателей за период измерений (суммарного объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры);

- создание и хранение архива в системе и возможность вывода из архива на собственный индикатор информации о суммарных объемах, крепости, температуре, неисправностях и ошибках по отношению к текущей дате;

- хранение данных - не менее 5 лет;

- вывод на экран ПК информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем);

- контроль режимов работы автоматических средств измерения и учета алкоголя;

- защиту от несанкционированных действий оператора:

- предотвращение искажения, уничтожения и подделки информации об объеме производства и оборота спирта, алкогольной и спиртосодержащей продукции, измеряемой, фиксируемой и передаваемой в ЕГАИС.

Внешний вид системы приведен на рисунке 1.

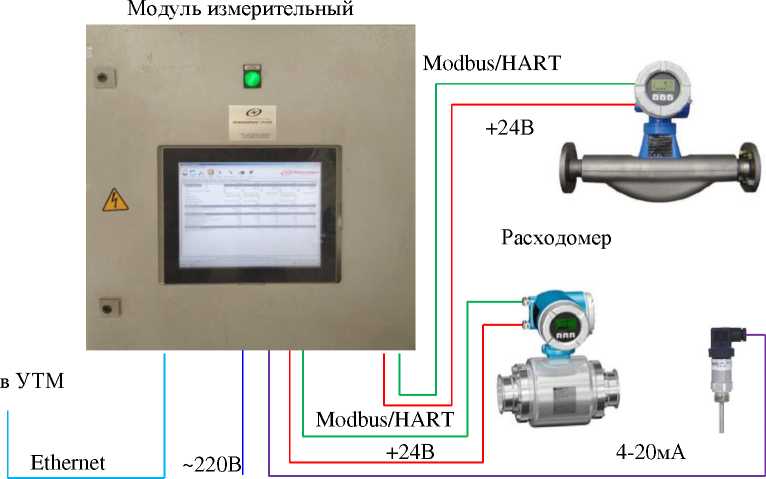

Рисунок 1- Внешний вид системы измерительной «АБСОЛЮТ-УНИВЕРСАЛ».

Для применения систем в учетно-расчетных операциях опечатывается модуль измерительный (рис. 2) и крышки корпусов расходомеров, указанных выше (рис. 3 - рис. 8).

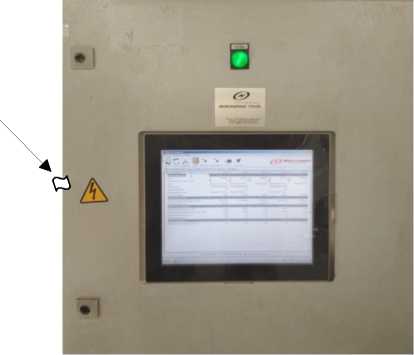

Рисунок 2 - Место пломбирования модуля измерительного.

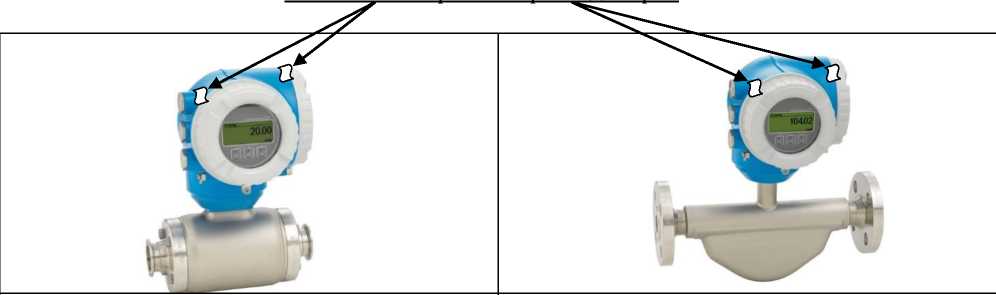

Места пломбирования расходомеров

Рисунок 4 - Массовый расходомер Promass.

Рисунок 3 - Электромагнитный расходомер Promag.

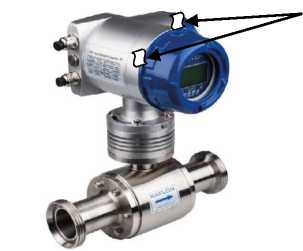

Рисунок 5 - Электромагнитный расходомер KFL-DC.

Рисунок 4 - Массовый расходомер МЛ.

Рисунок 7 - Электромагнитный расходомер-счетчик ВЗЛЕТ ТЭР.

Рисунок 8 - Массовый расходомер СКАТ-С.

Маркировочный металлический шильдик со знаком утверждения типа и серийным номером системы устанавливается на лицевую панель модуля измерительного. Серийный номер в виде арабских цифр наносится на маркировочный шильдик несмываемой краской. Места нанесения серийного номера и знака утверждения типа представлены на рисунке 9.

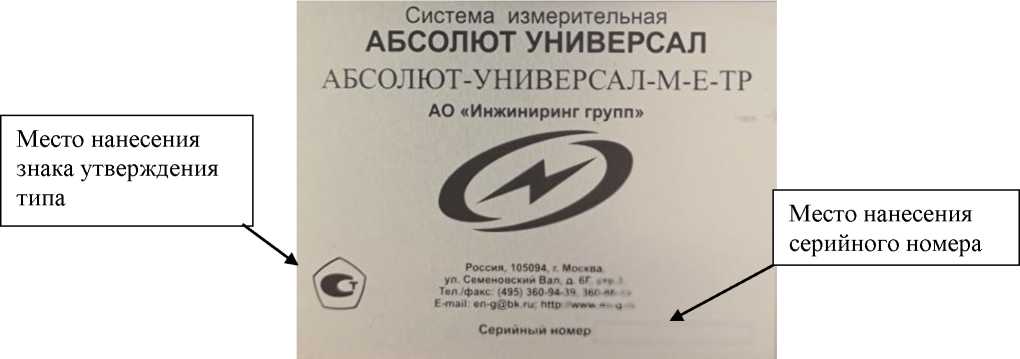

Рисунок 9 - Место нанесения серийного номера и знака утверждения типа.

Программное обеспечение

Программное обеспечение (далее - ПО) систем с контроллером CompactLogix состоит из трех частей:

- программное обеспечение верхнего уровня автоматизированного рабочего места (далее - АРМ) оператора;

- программное обеспечение панели оператора;

- программное обеспечение нижнего уровня модуля измерительного.

Обработка результатов измерений и вычисление (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Номер версии ПО нижнего уровня отображается на панели оператора и на панельном компьютере.

Программное обеспечение (ПО) систем с модулями ICP DAS состоит из двух частей:

- программное обеспечение верхнего уровня модуля измерительного;

- программное обеспечение панели оператора.

Обработка результатов измерений и вычисление (метрологически значимая часть ПО) входит в состав программного обеспечения верхнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО верхнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).

Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки), исключающих возможность несанкционированных модификаций, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Номер версии ПО верхнего уровня отображается на панели оператора и на панельном компьютере АРМ оператора.

Идентификационные данные программного обеспечения систем с контроллером Com-pactLogix и с модулями ICP DAS представлены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочный шильдик, укрепляемый на корпусе модуля измерительного, а также типографским способом на паспорт системы.

Комплектность

Таблица 4

Сведения о методах измерений

приведены в документе «Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ» Руководства по эксплуатации ПДВА.407300.001 РЭ» пункт 3 «Описание».

Нормативные документы

Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции» ( Пункты 6, 7, 8 Требований «К автоматическим средствам измерения и учета концентрации и объема безводного спирта в готовой продукции, объема готовой продукции и (или) техническим средствам фиксации и передачи информации об объеме производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции, о концентрации денатурирующих веществ в денатурированном этиловом спирте (денатурате) в единую государственную автоматизированную информационную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»).

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ПДВА.407300.001 ТУ «Системы измерительные «АБСОЛЮТ-УНИВЕРСАЛ». Технические условия».
