Счетчики холодной воды многоструйные 420 (мод. 420PC, 420S, 420F)
| Номер в ГРСИ РФ: | 42878-09 |
|---|---|
| Производитель / заявитель: | Фирма "Sensus Slovensko a.s.", Словакия |
|
42878-09: Описание типа
2019-42878-09.pdf
|
Скачать | 134.1 КБ |
Материалы в Госреестр не поступали
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42878-09 |
| Действует | по 26.08.2024 |
| Наименование | Счетчики холодной воды многоструйные |
| Модель | 420 (мод. 420PC, 420S, 420F) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3f966fa2-9c1e-002d-6691-5b8534ead4bc |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2009 |
| Страна-производитель | Словакия |
| Примечание | 26.11.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.11.2019 |
| Номер сертификата | 38019 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1908 п. 21 от 26.11.201413 от 24.12.09 п.263 |
Производитель / Заявитель
Фирма "Sensus Slovensko a.s.", СЛОВАКИЯ
Словакия
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
37626
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37071 (99%) |
| Неуспешных поверок (СИ непригодно) | 555 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
42878-09: Описание типа
2019-42878-09.pdf
|
Скачать | 134.1 КБ |
Описание типа
Назначение
Счетчики холодной воды многоструйные 420 (модификации 420PC, 420S, 420F) (в дальнейшем по тексту именуемые «счетчики») предназначены для измерения и коммерческого учета объема питьевой воды по ГОСТ 2874 или технической воды, протекающей в системах холодного водоснабжения на промышленных предприятиях и объектах коммунального хозяйства.
Описание
Принцип действия счетчиков основан на преобразовании объемного расхода (скорости потока) воды в показания счетного устройства.
Конструктивно счетчики состоят из трёх основных частей - корпуса, отлитого из высококачественного медного сплава, измерительного блока и счетного устройства.
Счетчики работают следующим образом. Поток воды направляется через входной патрубок блока корпуса счетчика через струевыпрямитель в измерительный блок на крыльчатую турбинку, вызывая ее вращение, а далее поступает в выходной патрубок блока корпуса. Число оборотов турбинки пропорционально объему протекшей воды. Механизм передачи угловой скорости вращения турбинки обеспечивает перевод числа оборотов турбинки в объем измеренной воды в м3 на счетное устройство. Объем измеренной воды определяется по показаниям роликовых и стрелочных указателей счетного устройства. Счетчики оснащены регулирующим устройством, предназначенным для приведения в соответствие числа оборотов турбинки и показаний счетного устройства в пределах допускаемой относительной погрешности счетчика.
Счетчики имеют несколько различных модификаций:
- счетчик 420 - счетный механизм в рабочей жидкости («мокроход»), монтаж в горизонтальный трубопровод;
- счетчик 420 РС - счетный механизм в специальной антибактериальной жидкости, не позволяющей рабочей жидкости его загрязнение, монтаж в горизонтальный трубопровод;
- счетчик 420 F - монтаж в вертикальный трубопровод с подачей воды сверху вниз;
- счетчик 420 S - монтаж в вертикальный трубопровод с подачей воды снизу вверх.
Фотография общего вида счетчиков приведена на рисунках 1 - 4.

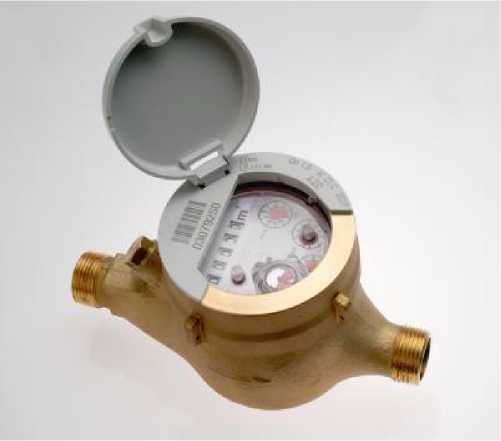

Рисунок 2 - Общий вид счетчиков модификации 420 РС

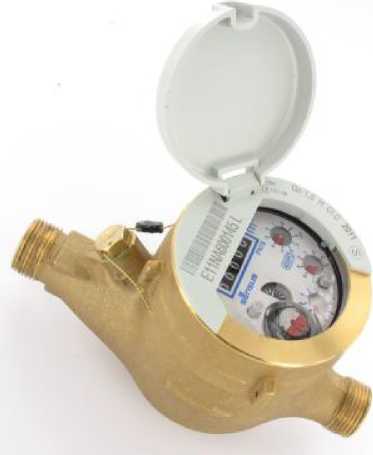

Рисунок 1 - Общий вид счетчиков модификации 420

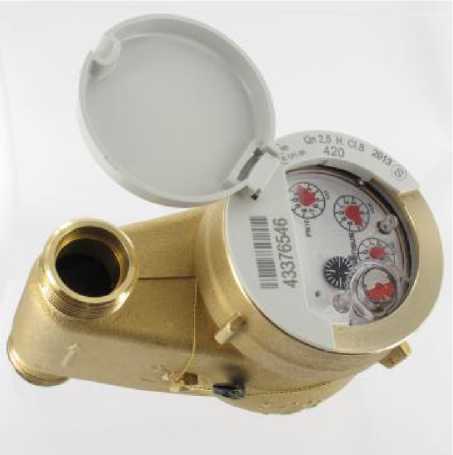

Рисунок 3 - Общий вид счетчиков модификации 420 F
Рисунок 4 - Общий вид счетчиков модификации 420 S
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
420, 420 РС, 420 F, 420 S | |||||
|
Номинальный диаметр, DN, мм - для 420 и 420 РС - для 420 F и 420 S |
15 - |
20 |
25 |
32 - |
40 |
|
420, 420 РС, 420 F, 420 S | |||||
|
Номинальный расход Qn, м3/ч - для 420 и 420 РС - для 420 F и 420 S |
1,5 - |
2,5 2,5 |
3,5 6 |
6 - |
10 10 |
|
Метрологический класс по ГОСТ Р 50193.1 - для 4201, 420 F и 420 S - для 420 РС2 |
В С | ||||
|
Максимальный расход, Qmax, М3/ч |
3 |
5 |
7 |
12 |
20 |
|
Минимальный расход, Qmin, м3/ч - для 420, 420 F и 420 S - для 420 РС |
0,03 0,012 |
0,05 0,015 |
0,07 0,023 |
0,12 0,03 |
0,2 0,035 |
|
Переходный расход, Qt, м3/ч - для 420, 420 F и 420 S - для 420 РС |
0,12 0,015 |
0,2 0,02 |
0,28 0,03 |
0,48 0,045 |
0,8 0,055 |
|
Порог чувствительности, м3/ч - для 420, 420 F и 420 S - для 420 РС |
0,005 0,004 |
0,008 0,005 |
0,01 0,008 |
0,012 0,01 |
0,015 0,013 |
|
Потеря давления при Qmax, кПа |
55 |
51 |
100 |
85 |
75 |
|
Номинальное давление, PN, МПа |
1,6 | ||||
|
Максимальная температура, t, °С |
40 | ||||
|
Погрешность в диапазоне от Qt до Qmax, % |
±2 | ||||
|
Погрешность в диапазоне от Qmin до Qt, % |
±5 | ||||
|
420, 420 РС, 420 F, 420 S | |||||
|
Г абаритные размеры, не более, мм - для 420 и 420 РС - для 420 F и 420 S |
165x96x120 - |
190x96x120 105x96x120 |
260x103x135 150x103x140 |
260x103x120 - |
300x134x152 200x131x168 |
|
Масса, не более, кг - для 420 и 420 РС - для 420 F и 420 S |
1,4 - |
1,6 1,8 |
2,3 3,0 |
2,5 - |
5,0 6,0 |
|
Емкость счетного механизма, м3 |
105 |
105 |
105 |
105 |
105 |
|
Цена деления, л |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
1
2
- по заказу исполнение класс С
- по заказу исполнение класс В
Знак утверждения типа
наносится на шкалу счетного устройства и на титульный лист паспорта.
Комплектность
Таблица 2
|
Счетчик (модификация по заказу) |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
Поверка
осуществляется в соответствии с документом МИ 1592-2015 ГСИ. «Счетчики воды. Методика поверки».
Основные средства поверки:
- установка для поверки водосчетчиков с погрешностью ±0,5 %.
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
МОЗМ МР №49 «Счетчики для измерения холодной воды».
Техническая документация фирмы - изготовителя.
