Счетчики газа объемные диафрагменные KG-2, KG-3, KG-4, KG-6
| Номер в ГРСИ РФ: | 42904-09 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "DURECOM Co., Ltd.", Корея |
|
42904-09: Описание типа
2015-42904-09.pdf
|
Скачать | 93.4 КБ |
Для измерения прошедшего через счетчики природного газа, паровой фазы сжиженного углеводородного газа и других неагрессивных газов при учетно-расчетных и технологических операциях. Область применения счетчиков жилищно-коммунальное хозяйство. Кроме того, они могут использоваться и в других сферах деятельности, требующих учета потребления газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 42904-09 |
| Действует | по 06.02.2020 |
| Наименование | Счетчики газа объемные диафрагменные |
| Модель | KG-2, KG-3, KG-4, KG-6 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7fd0efb7-8270-2089-fcef-4c3f7517b1f8 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Корея |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38128 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13 от 24.12.09 п.283 |
Производитель / Заявитель
Фирма "DURECOM Co., Ltd.", КОРЕЯ, РЕСПУБЛИКА
Корея
450-2, Mongnae-Dong, Danwon-Gu, Ansan city, Gyeonggi-Do, #425-100, R.O.Korea
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.324-02 |
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
16062
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15341 (96%) |
| Неуспешных поверок (СИ непригодно) | 721 (4 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
42904-09: Описание типа
2015-42904-09.pdf
|
Скачать | 93.4 КБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные KG-2; KG-3; KG-4; KG-6 (далее - счетчики) предназначены для измерения прошедшего через счетчики природного газа, паровой фазы сжиженного углеводородного газа и других неагрессивных газов при учетно-расчетных и технологических операциях.
Описание
Счетчики состоят из измерительного устройства, корпуса и отсчетного устройства.
Измерительное устройство состоит из двух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчетному устройству.
Мембраны изготавливаются из синтетического материала.
Корпус изготавливается из алюминиевого сплава, а крышки из листовой стали с дальнейшей окраской.
Отсчетное устройство - роликовое.
Счетчики выпускаются в двухштуцерном исполнении с резьбовыми соединениями.
Счетчик оснащен устройством, препятствующим обратному вращению счетного механизма.
Конструкция счётчика исключает несанкционированный доступ к вращающимся частям отсчетного устройства. Крепление отсчетного устройства пломбируется на фирме-изготовителе и при периодических поверках.

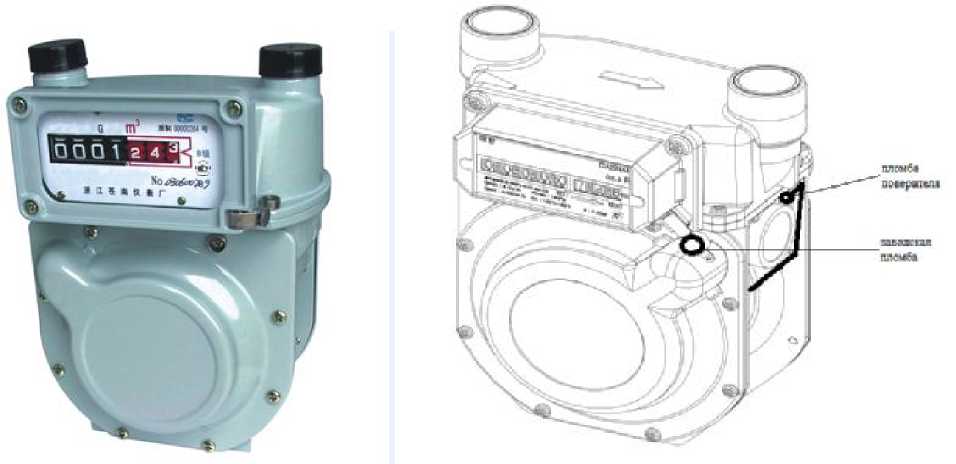

Общий вид счетчика и места пломбировки показаны на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки счетчиков
лист № 2
всего листов 3
Технические характеристики
|
Наименование параметра |
Модель (типоразмер) счетчика | |||
|
KG-2 (G1,6) |
KG-3 (G1,6) |
KG-4 (G2,5) |
KG-6 (G4) | |
|
Максимальный расход Qmax, м3/ч |
2,5 |
2,5 |
4,0 |
6,0 |
|
Номинальный расход Qnom, м3/ч |
1,6 |
1,6 |
2,5 |
4,0 |
|
Минимальный расход Qmin, м3/ч |
0,016 |
0,016 |
0,025 |
0,040 |
|
Циклический объем, л |
0,4 |
0,78 |
1,0 |
1,2 |
|
Порог чувствительности, м3/ч |
0,0032 |
0,0032 |
0,005 |
0,008 |
|
Максимальное рабочее давление, кПа |
10 | |||
|
Потеря давления при Q^c, Па, не более |
200 | |||
|
Пределы допускаемой основной относительной погрешности при выпуске из производства в диапазоне расходов при температуре 20 °С, %: Qmin < Q < 0,1 Qnom, 0,1 Qnom < Q < Qmax |
±3,0 ±1,5 | |||
|
Емкость счетного механизма, м3 |
9999,999 |
99999,999 | ||
|
Цена деления наименьшего разряда, л |
2,0 | |||
|
Температура измеряемого газа и окружающей среды, С° |
от минус 20 до плюс 40 | |||
|
Относительная влажность окружающей среды, % |
до 95 при 35°С | |||
|
Диапазон температур при транспортировке и хранении, С° |
от минус 40 до плюс 60 | |||
|
Номинальный диаметр штуцеров, дюйм |
1/2 |
3/4 |
3/4 |
3/4 |
|
Межцентровое расстояние между штуцерами, мм |
100 |
130 |
130 |
130 |
|
Г абаритные размеры, мм - высота - ширина - глубина |
197 128 111 |
214 164 123 |
221 164 134 |
230,5 165 134,5 |
|
Масса, кг |
1,2 |
1,6 |
1,8 |
2,0 |
|
Срок службы, лет, не менее |
10 | |||
Знак утверждения типа
наносится на фирменную табличку методом трафаретной печати и на титульный лист паспорта типографским методом.
Комплектность
Счетчик газа объемный диафрагменный 1 шт.
Паспорт 1 шт.
Комплект монтажных частей 1 компл.
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основные средства поверки: установка расходомерная поверочная газовая с
пределами допустимой относительной погрешности ± 0,5 %.
Сведения о методах измерений
Методика измерений описана в паспорте - «Счетчики газа объемные диафрагменные
KG-2; KG-3; KG-4; KG-6. Паспорт.
лист № 3
всего листов 3
Нормативные документы
1 ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
2 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3 МОЗМ Р 137-1 «Счетчики газа. Часть 1. Требования».
4 Техническая документация фирмы “DURECOM Co., Ltd”, Корея.
Рекомендации к применению
при осуществлении торговли.
