Приборы измерительные показывающие MLA и MLD

Назначение

Приборы измерительные показывающие MLA и MLD (далее - приборы) предназначены для измерений сигналов силы или напряжения постоянного тока от первичных измерительных преобразователей (датчиков) и отображения значений в условных единицах шкалы. Применяются в различных областях промышленности.

Описание

Приборы выпускаются в двух исполнениях: с аналоговым (стрелочным) - MLA и цифровым - MLD индикаторами.

Приборы MLA - приборы магнитоэлектрической системы со стрелочным указателем и креплением подвижной части на растяжках и кернах, с равномерной шкалой и нулевой отметкой на нижнем пределе диапазона измерений. Принцип действия основан на взаимодействии магнитного поля постоянного магнита и током, протекающим по подвижной рамке измерительного механизма.

Принцип действия прибора MLD основан на преобразовании входных электрических сигналов в цифровую форму с помощью АЦП и последующем отображении результата измерений на цифровом четырехзначном индикаторе, расположенном на передней панели прибора.

Приборы являются одноканальными, однопредельными и имеют исполнения по входным сигналам и видам шкал. Измеренное значение отображается в виде «%» от диапазона измерений или в инженерных (технических) единицах, тип шкалы оговаривается при заказе. Максимальное значение инженерной шкалы для прибора MLD - 1999.

Конструктивно приборы выполнены в металлических корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли. Способ крепления приборов - горизонтальный или вертикальный.

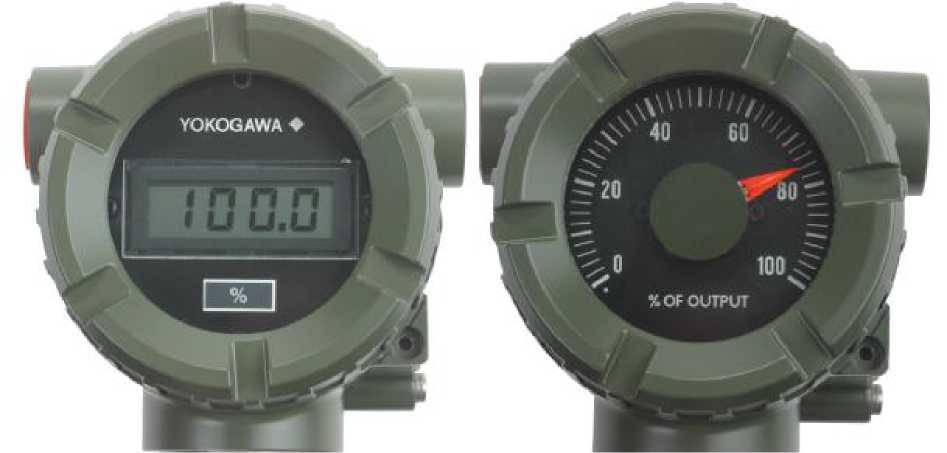

Фотографии общего вида приборов представлены на рисунке 1.

Рисунок 1 - Общий вид приборов

Технические характеристики

Диапазоны измерений:

от 4 до 20 мА постоянного тока;

от 10 до 50 мА постоянного тока (только для MLA);

от 1 до 5 В постоянного тока (только для MLA).

Пределы допускаемой основной приведенной погрешности для MLA: ± 1,5 %* от полной шкалы;

пределы допускаемой основной абсолютной погрешности для MLD: ± [0,05 % от полной шкалы (1999) + 1 е.м.р.**].

Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды (для MLD):   ± 0,3 е.м.р. /°С.

Пределы допускаемой дополнительной погрешности (для MLA) при изменении положения прибора от нормального в любом направлении на 5 ° - не более половины предела допускаемого значения основной погрешности.

* - пределы погрешности указаны для всего рабочего диапазона температур;

* * - е.м.р. - единица младшего разряда.

Нормальные условия эксплуатации:

температура, °С

относительная влажность, %

23 ± 2

от 30 до 80

Рабочие условия эксплуатации: температура, °С

относительная влажность, %

от минус 40 до плюс 60 (для MLA) от минус 20 до плюс 60 (для MLD) от 0 до 90

Габаритные размеры, мм, не более Масса (без учета монтажных кронштейнов), кг, не более

111 х 130 х 102

1,4 (для MLA)

1,3 (для MLD)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на прибор.

Комплектность

В комплект поставки приборов входят:

- прибор, согласно спецификации заказа - 1 шт.;

- гайки, шайбы, скоба для монтажа приборов (в соответствии с заказом);

- руководство по эксплуатации на русском языке;

- методика поверки «Приборы измерительные показывающие MLA и MLD фирмы

«Yokogawa Corporation of America», США. Методика поверки».

Поверка

осуществляется в соответствии с документом МП 42984-09 «Приборы измерительные показывающие MLA и MLD фирмы «Yokogawa Corporation of America», США. Методика поверки», согласованным ФГУП «ВНИИМС» в декабре 2009 г.

Основные средства поверки:

калибратор универсальный Н4-7 (пределы допускаемой основной погрешности воспроизведения силы постоянного тока: ± (0,004 % I + 0,0004 % 1П), воспроизведения напряжения постоянного тока: ± (0,002 % U + 0,00015 % Un)).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Приборы измерительные показывающие MLA и MLD».

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
