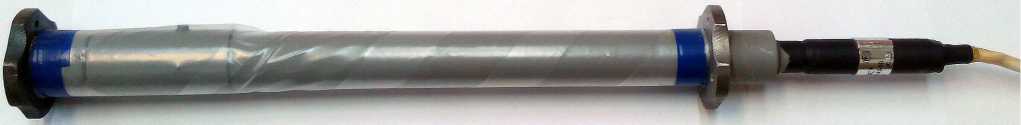

Преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М

Наименование параметра

Значение

Диапазон измерений температуры, °С

от -30 до +90

Диапазоны измерений деформаций, млн-1, для модификаций преобразователей:

- ПЛДС-М-400Р

- ПЛДС-М-400С

- ПЛДС-М-150М-В1

от -500 до +2000 от -2000 до +500 от -750 до +750

Пределы допускаемой приведённой погрешности преобразований деформаций, %

±2*

Предел допускаемой приведённой вариации преобразований деформаций, %

2*

Пределы допускаемой приведённой погрешности преобразований температур, %

±4*

Характеристики преобразователей по первому каналу:

- рабочий диапазон периодов (частот) выходного сигнала, мкс (кГ ц)

- период (частота) выходного сигнала на верхнем пределе измерений деформаций в нормальных условиях, мкс (кГц):

- для ПЛДС-М-400Р

- для ПЛДС-М-400С

- для ПЛДС-М-150М-В1

- средний коэффициент преобразования деформации в частоту затухающих колебаний напряжения, Гц/млн-1:

- для ПЛДС-М-400Р

- для ПЛДС-М-400С

- для ПЛДС-М-150М-В1

- выходное сопротивление преобразователей на частоте

1,5 кГц, кОм

- индивидуальная статическая функция преобразования линейной относительной деформации в период (градуировочная характеристика)

от 450 до 1250 (от 0,8 до 2,2)

от 480 до 515 (от 1,94 до 2,08) от 465 до 500 (от 2,00 до 2,15) от 490 до 520 (от 1,92 до 2,04)

от 0,15 до 0,25

от 0,25 до 0,35

от 0,35 до 0,55

от 0,2 до 0,3

8 = A/X2 + B/X + C**

Наименование параметра

Значение

- функция влияния температуры окружающей среды на функцию преобразования линейной относительной деформации Характеристики преобразователей по второму каналу:

- диапазон изменения электрического сопротивления постоянному току, Ом

- средний коэффициент преобразования температуры в изменение электрического сопротивления обмотки катушки электромагнитной головки преобразователя, Ом/°С

- индивидуальная статическая функция преобразования температуры в электрическое сопротивление (градуировочная характеристика)

Тт = Е-R + D***

от 90 до 170

от 0,3 до 0,55

Т = G<R + H****

Примечания:

* нормирующее значение приведенной погрешности - диапазон измерений;

* * 8 - значение измеряемой линейной относительной деформации, млн-1;

X - период выходного сигнала, мкс;

A, B, C - постоянные коэффициенты, определяемые по результатам градуировки конкретного преобразователя, млн’^мкс2, млн’^мкс, млн-1;

*** фт - функция влияния температуры окружающей среды, млн-1;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

Е, D - постоянные коэффициенты, определяемые экспериментально, млн-1/Ом, млн-1;

**** т - температура окружающей преобразователь среды, °С;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

G и H - постоянные коэффициенты, определяемые при градуировке преобразователя, °С/Ом, °С.

Наименование параметра

Значение

Информативные параметры выходных сигналов преобразователей: - для первого канала

- для второго канала

период гармонических затухающих колебаний напряжения электрическое сопротивление постоянному току

Условия эксплуатации:

- температура окружающей среды, °С

- атмосферное давление, кПа

- щелочность среды, pH, не более

от -30 до +90 от 84 до 106,7

11

Условия транспортирования, хранения и установки на объекте

климатическое исполнение В1 по ГОСТ 15150-69

Преобразователи герметичны при воздействии на них гидростатического давления, МПа

3

Наименование параметра

Значение

Габаритные размеры без учёта длины выходного кабеля (диаметрхдлина), мм, не более:

- ПЛДС-М-400Р

65x554

- ПЛДС-М-400С

65x530

- ПЛДС-М-150М-В1

30x235

Длина выходного кабеля, м, не менее

0,5

Масса, кг, не более: - ПЛДС-М-400Р

2,5

- ПЛДС-М-400С

2,5

- ПЛДС-М-150М-В1

1,0

Наименование

Обозначение

Количество

Преобразователь линейных деформаций измерительный струнный модифицированный*

ПЛДС-М-400С

ПЛДС-М-400Р

ПЛДС-М-150М-В1

ТУ 4218-004-00113543-09

1 шт.

Шаблон**

ПЛДС-150М-00.004

1 шт.

Преобразователи линейных деформаций измерительные струнные модифицированные ПЛДС-М. Руководство по эксплуатации***

2.782.000 РЭ

1 экз.

Свидетельство о приемке****

_

1 экз.

Примечания:

* модификация в соответствии с заказом

* * для модификации ПЛДС-М-150М-В1

* ** допускается вкладывать один документ на 10 преобразователей при поставке в один адрес

* *** дополнительно указываются градуировочные характеристики преобразований деформаций и температуры, а также функция влияния температуры на преобразование деформаций
