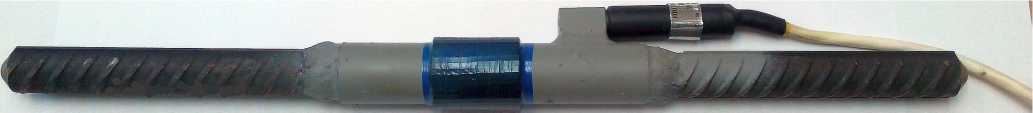

Преобразователи силы арматурные измерительные струнные модифицированные ПСАС-М

Наименование параметра

Значение

Диапазон измерений температуры, °С

от -30 до +130

Диапазоны измерений усилий, кН, для модификаций преобразователей:

- ПСАС-М1-40Р

- ПСАС-М1-40С

- ПСАС-М2-40Р

- ПСАС-М2-40С

- ПСАС-М1-28Р

- ПСАС-М1-28С

- ПСАС-М1-20Р

- ПСАС-М1-20С

от -30 до +470 от -380 до +120 от -80 до +400 от -200 до +280 от -30 до +240 от -190 до +80 от -15 до +120 от -100 +35 (знаком минус обозначены усилия сжатия)

Пределы допускаемой приведённой погрешности преобразований усилий, %

±2*

Предел допускаемой приведённой вариации преобразований усилий, %

2*

Пределы допускаемой приведённой погрешности измерений температур, %

±4*

Характеристики преобразователей по первому каналу:

- рабочий диапазон периодов (частот) выходного сигнала, мкс (кГ ц)

- средний коэффициент преобразования усилия в частоту затухающих колебаний напряжения, Гц/кН:

- для ПСАС-М1-40

- для ПСАС-М2-40

- для ПСАС-М1-28

- для ПСАС-М1-20

- неинформативный параметр выходного сигнала преобразователя усилий - амплитуда колебаний напряжения выходного сигнала, измеренная в интервале времени между 100 и 200 периодами колебаний напряжения после окончания воздействия импульса возбуждения во всех точках диапазона измерений деформаций и во всем рабочем диапазоне температур, мВ

- начальная амплитуда напряжения выходного сигнала (при отсутствии усилия), измеренная в интервале времени между 100 и 200 периодами колебаний напряжения после окончания воздействия импульса возбуждения, мВ:

от 450 до 1250 (от 0,8 до 2,2)

от 1,8 до 2,5

от 1,7 до 2,3

от 3,3 до 4,2

от 6,7 до 8,3

от 4 до 37

Наименование параметра

Значение

■ для модификаций преобразователей, предназначенных для работы в растянутой зоне железобетонных конструкции (содержащих в своем обозначении букву Р)

для модификаций преобразователей, предназначенных для работы в сжатой зоне (содержащих в своем обозначении букву С) - выходное сопротивление преобразователей на частоте

1,5 кГц, кОм

- индивидуальная статическая функция преобразования усилий в период (градуировочная характеристика)

- функция влияния температуры окружающей среды на функцию преобразования усилий

от 18 до 30

от 8 до 13

от 0,2 до 0,3

F = A/X2 + B/X + C**

Фт = HR + D***

Характеристики преобразователей по второму каналу:

- диапазон изменения электрического сопротивления постоянному току, Ом

- средний коэффициент преобразования температуры в изменение электрического сопротивления обмотки катушки, Ом/°С

- индивидуальная статическая функция преобразования температуры в электрическое сопротивление (градуировочная характеристика)

от 90 до 170

от 0,3 до 0,45

Т = G<R + H****

Примечания:

* - нормирующее значение приведенной погрешности - диапазон измерений;

* * F - значение измеряемого усилия, кН;

X - период выходного сигнала, мкс;

A, B, C - постоянные коэффициенты, определяемые по результатам градуировки конкретного преобразователя, кН-мкс2, кН-мкс, кН;

*** фт - функция влияния температуры окружающей среды, кН;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

Е, D - постоянные коэффициенты, определяемые экспериментально, кН/Ом, кН;

**** т - температура окружающей преобразователь среды, °С;

R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;

G и H - постоянные коэффициенты, определяемые при градуировке преобразователя, °С/Ом, °С

Наименование параметра

Значение

Информативные параметры выходных сигналов преобразователей:

- для первого канала

период гармонических

затухающих колебаний

напряжения

- для второго канала

электрическое сопротивле-

ние постоянному току

Условия эксплуатации:

- температура окружающей среды, °С

от -30 до +130

- атмосферное давление, кПа

от 84 до 106,7

- щелочность среды, pH, не более

11

климатическое исполне-

Условия транспортирования, хранения и установки на объекте

ние В1 по ГОСТ 15150-69

Преобразователи герметичны при воздействии на них гидростати-

3

ческого давления, МПа

Габаритные размеры без учёта выходного кабеля (длина*

диаметр (ширина)* высота), мм, не более:

- ПСАС-М1-40Р

610*50*75

- ПСАС-М1-40С

610*50*75

- ПСАС-М2-40Р

610*50*75

- ПСАС-М2-40С

610*50*75

- ПСАС-М1-28Р

610*42*65

- ПСАС-М1-28С

610*42*65

- ПСАС-М1-20Р

610*30*55

- ПСАС-М1-20С

610*30*55

Длина выходного кабеля, м, не менее

0,5

Диаметр арматурного стержня, мм:

- ПСАС-М1-40Р

40

- ПСАС-М1-40С

40

- ПСАС-М2-40Р

40

- ПСАС-М2-40С

40

- ПСАС-М1-28Р

28

- ПСАС-М1-28С

28

- ПСАС-М1-20Р

20

- ПСАС-М1-20С

20

Масса, кг, не более:

- ПСАС-М1-40Р

7,5

- ПСАС-М1-40С

7,5

- ПСАС-М2-40Р

7,5

- ПСАС-М2-40С

7,5

- ПСАС-М1-28Р

4

- ПСАС-М1-28С

4

- ПСАС-М1-20Р

2,5

- ПСАС-М1-20С

2,5

Наименование

Обозначение

Количество

Преобразователь силы арматурный измерительный струнный модифицированный*

ПСАС-М1-40Р

ПСАС-М1-40С

ПСАС-М2-40Р

ПСАС-М2-40С

ПСАС-М1-28Р

ПСАС-М1-28С

ПСАС-М1-20Р

ПСАС-М1-20С

ТУ 4218-003-00113543-09

1 шт.

Преобразователи силы арматурные измерительные струнные модифицированные ПСАС-М. Руководство по эксплуатации**

2.782.004 РЭ

1 экз.

Свидетельство о приемке***

_

1 экз.

Примечания:

* модификация в соответствии с заказом

* * допускается вкладывать один документ на 10 преобразователей при поставке в один адрес

* ** дополнительно указываются градуировочные характеристики преобразований усилий и температуры, а также функция влияния температуры на преобразование усилий
