Сигнализаторы газов шлейфовые СТГ-3

Назначение

Сигнализаторы газов шлейфовые СТГ-3 (далее - сигнализаторы) предназначены для выдачи световой и звуковой сигнализации о превышении установленных пороговых значений массовой концентрации вредных веществ (СО, H2S, SO2, HCl, Cl2, NO2, NH3 ), объемной доли кислорода (O2), горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны.

Описание

Сигнализаторы представляют собой стационарные, одноблочные, автоматические, одноканальные приборы непрерывного действия.

Принцип действия сигнализаторов - электрохимический для сигнализаторов вредных веществ и кислорода, и термохимический для сигнализаторов горючих газов.

Рабочее положение - вертикальное.

Способ забора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора пробы или с помощью дополнительного устройства доставки пробы, например, эжектора.

Для подключения к кабельным линиям при соединении в шлейф сигнализаторы комплектуются коробкой соединительной ИБЯЛ.426479.045, условное наименование которой должно оговариваться при заказе.

Исполнения сигнализаторов приведены в таблице 1.

Таблица 1

Конструктивно сигнализаторы выполнены одноблочными, в пластмассовом корпусе.

На передней панели сигнализаторов расположены:

- индикаторы единичные красного цвета - «ГАЗ»;

- индикатор единичный зеленого цвета - «ВКЛ»;

- индикатор единичный желтого цвета - «ОТКАЗ»;

- табличка с обозначением определяемого (или поверочного) компонента в виде химической формулы.

На нижней стенке сигнализатора, в зависимости от исполнения, расположен электрохимический (ЭХЯ) или термохимический (ТХД) датчик.

На задней стенке сигнализаторов расположены:

- разъем для подключения сигнализатора к внешним устройствам;

- индикаторы единичные зеленого цвета, предназначенные для индикации режимов меню сигнализаторов;

- кнопки «<», «>», «Р», «В», предназначенные для градуировки сигнализаторов;

- защитная крышка, опломбированная ОТК предприятия-изготовителя и поверителем.

Внешний вид сигнализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

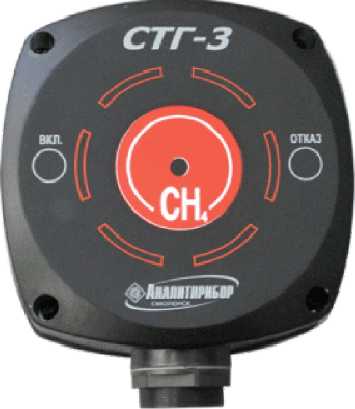

Рисунок 1 - Внешний вид сигнализатора

Мет пломбровки ОК

□ЪоЪ

ст пломбировки поверителя

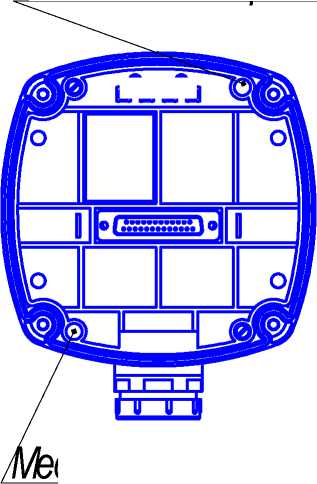

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического определения содержания массовой концентрации вредных веществ (СО, H2S, SO2, HCl, Cl2, NO2, NH3 ), объемной доли кислорода (O2), горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Встроенное ПО

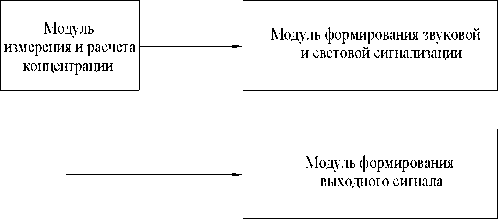

Рисунок 3- Структура ПО

Основные функции встроенного ПО:

1) измерение и расчет значения содержания определяемого компонента в месте установки сигнализатора;

2) выдачу звуковой и световой, либо световой (для СТГ-3) сигнализации при превышении содержания определяемого компонента установленных пороговых значений;

3) формирование выходного сигнала напряжения постоянного тока, предназначенного для контроля метрологических характеристик сигнализаторов.

Идентификационные данные ПО приведены в таблице 2

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Технические характеристики

Диапазоны измерений и показаний, значения порогов срабатывания сигнализации, в зависимости от исполнения сигнализаторов соответствует данным, приведенным в таблице 3.

Номинальная функция преобразования сигнализаторов имеет вид:

U = 0,4 + Кп-Свх,                           (1)

где U - значение напряжения постоянного тока на выходе «КОНТРОЛЬ», В;

Свх - содержание определяемого компонента на входе сигнализатора, мг/м3 (объемная доля, %; % НКПР);

Kn - номинальный коэффициент преобразования согласно таблице 4.

Таблица 3

Пределы допускаемой основной абсолютной Лд (относительной 5д) погрешности сигнализаторов соответствуют данным, указанным в таблице 5.

Пределы допускаемой вариации выходного сигнала сигнализаторов - 0,5 Дд (6д).

Диапазон сигнальных концентраций сигнализаторов СТГ-3-Ех, СТГ-3-И-Ех в условиях эксплуатации, указанных в настоящих технических условиях, % НКПР:

- для предупредительной сигнализации «ПОРОГ1» -                         от 5 до 19;

- для аварийной сигнализации «ПОРОГ2» -                                от 15 до 31.

Пределы допускаемой абсолютной (относительной) погрешности срабатывания порогового устройства сигнализаторов - 0,2 Дд (6д).

П ределы допускаемой основной абсолютной погрешности сигнализаторов СТГ-3-Ех,

СТГ-3-И-Ех по неповерочным компонентам (пропану и бутану) (Дн), % НКПР -

Время прогрева сигнализаторов, мин, не более:

- СТГ-3-HCl; СТГ-З-И-HCl -

- СТГ-3-Ех; СТГ-3-И-Ех -

- остальных сигнализаторов -

Таблица 4

Примечание - Согласно ГОСТ 3085219-2002, 100 % НКПР соответствует величине объемной доли:

1) 4,4 % - для метана (СН4);

2) 1,7 % - для пропана (С3Н8);

3) 1,4 % - для бутана (С4Ню).

Предел допустимого времени установления сигнала на выходе «КОНТРОЛЬ» Т0,9д соответствует данным, приведенным в таблице 6.

Время срабатывания сигнализации при подаче на вход сигнализаторов смеси с содержанием определяемого компонента, в 1,6 раза превышающей пороговые значения, не более указанного в таблице 7.

Таблица 5

Таблица 6

Таблица 7

Сигнализаторы, кроме СТГ-3-02; СТГ-З-И-02, СТГ-З-Ех и СТГ-3-И-Ех, соответствуют требованиям к основной погрешности после воздействия перегрузки по содержанию определяемых компонентов.

Содержание определяемого компонента при перегрузке соответствует приведенному в таблице 8. Время воздействия перегрузки - 10 мин, время восстановления после воздействия перегрузки - 60 мин.

Для сигнализаторов СТГ-3-02; СТГ-3-И-О2, СТГ-3-Ех и СТГ-3-И-Ех перегрузка не нормируется.

Таблица 8

Сигнализаторы соответствуют требованиям к основной погрешности при содержании в анализируемой среде неопределяемых компонентов, указанных в таблице 9.

Пределы допускаемой дополнительной погрешности сигнализаторов при изменении температуры окружающей среды в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

- для сигнализаторов СТГ-3-Ех; СТГ-3-И-Ех —               1,0 % НКПР на каждые

10 °С;

- для остальных сигнализаторов соответствуют данным, указанным в таблице 10.

Пределы допускаемой дополнительной погрешности сигнализаторов от изменения атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4) кПа ((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности:

- для сигнализаторов СТГ-3-Ех; СТГ-3-И-Ех -

- для сигнализаторов СТГ-3-02; СТГ-3-И-02 -

- для остальных сигнализаторов -

Таблица 9

Таблица 10

Примечание - «*» - в указанном диапазоне температуры пары хлористого водорода не образуются

Пределы допускаемой дополнительной погрешности сигнализаторов от изменения относительной влажности анализируемой среды в рабочих условиях эксплуатации от номинального значения 65 % при температуре 25 °С равны, в долях от пределов допускаемой основной погрешности:

- для сигнализаторов СТГ-3-Ех; СТГ-3-И-Ех -

- для остальных сигнализаторов -

Допускаемый интервал времени работы сигнализаторов на чистом воздухе без корректировки показаний по ПГС, мес

Условия эксплуатации сигнализаторов:

- диапазон температуры окружающей среды от минус 40°С (для исполнений СТГ-3-02; СТГ-З-И-О2 - от минус 20°С) до плюс 50°С;

- диапазон атмосферного давления, кПа                                   от 84 до 106,7;

мм рт. ст.                               от 6З0 до 800;

- место размещения на высоте над уровнем моря, м                           до 2000;

- диапазон относительной влажности воздуха при температуре З5 °С и более низких температурах, без конденсации влаги, %                                                от З0 до 95;

- содержание пыли, мг/мЗ, не более                                                    10;

- степень загрязнения по ГОС Р 52З19-2005                                           З;

- производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,З5 мм;

- окружающая среда - невзрывоопасная;

- рабочее положение - вертикальное, угол наклона в любом направлении не более 20°;

Электрическое питание сигнализаторов осуществляется от источника питания постоянного тока напряжением от 10 до З6 В.

Мощность, потребляемая, сигнализаторами, Вт, не более:

- СТГ-З-Ех, СТГ-З-И-Ех -                                                            З;

- остальных сигнализаторов -                                                           2.

Габаритные размеры сигнализаторов, мм, не более:

высота - 180;

ширина - 1З5;

длина - 200.

Масса сигнализаторов, кг, не более

Средняя наработка на отказ в условиях эксплуатации, ч, не менее                З0000.

Средний полный срок службы сигнализаторов в условиях эксплуатации (с учетом замены ЭХД или ТХД), лет

Средний полный срок службы ЭХД и ТХД при отсутствии в контролируемой среде каталитических ядов и агрессивных веществ, лет

Степень защиты сигнализаторов по ГОСТ 14254-96:

- при использовании без коробки соединительной

- при подключении к коробке соединительной

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 в диапазоне рабочей температуры от минус 40 (для исполнений СТГ-3-02, СТГ-3-И-02 — от минус 20) до плюс 50 °С                                                                     УХЛ1.

По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008      группа N2.

По устойчивости к воздействию атмосферного давления по ГОСТ Р 52931-2008     группа Р 1.

По устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ 52931-2008 в диапазоне рабочей температуры от минус 40 (для исполнений СТГ-3-02, СТГ-З-И-02 - от минус 20) до плюс 50 °С                                        группа Д3.

Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по помехоустойчивости и к оборудованию класса B по помехоэмиссии по ГОСТ Р 51522.1-2011.

Знак утверждения типа

наносится

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, расположенную на корпусе сигнализатора.

Комплектность

Комплект поставки сигнализаторов соответствует указанному в таблице 11.

Таблица 11

Поверка

осуществляется по документу ИБЯЛ.413411.051 МП «Сигнализаторы газов шлейфовые СТГ-3» методика поверки, утвержденному ФГУП «ВНИИМС» «21» декабря 2009 г.

Основные средства поверки:

ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением: №№ 3727-87, 3847-87, 3905-87, 3906-87, 5004-89, 7590-94, 7920-2001, 7922-2001;

ПГС, полученные при помощи установки газосмесительной 368УО-К22 ИБЯЛ.064444.001-2001, состава ЫН3-воздух;

ПГС, полученные при помощи установки газосмесительной 368УО-К2000 ИБЯЛ.064444.002-2001, состава ЫН3-воздух;

ПГС, полученные при помощи установки газосмесительной R2003, состава HCl-воздух.
