Счетчики аэрозольных частиц АЗ-10, модификаций АЗ-10-0.3, АЗ-10-0.4
| Номер в ГРСИ РФ: | 43180-09 |
|---|---|
| Производитель / заявитель: | ООО НПО "ЭКО-ИНТЕХ", г.Москва |
|
43180-09: Описание типа
2019-43180-09.pdf
|
Скачать | 75.3 КБ |
Для измерения счетной концентрации аэрозольных частиц с диаметрами 0,3...10 мкм в воздухе и неагрессивных газах. Область применения: определение классов чистоты чистых помещений в соответствии с ГОСТ ИСО 14644-1-2002 "Чистые помещения и связанные с ними контролируемые среды".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43180-09 |
| Действует | по 18.12.2029 |
| Наименование | Счетчики аэрозольных частиц |
| Модель | АЗ-10, модификаций АЗ-10-0.3, АЗ-10-0.4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7131c5f4-e373-c083-6d72-4ee45c5f6df1 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-005-40001819-09 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38301 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.210 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное отделение «ЭКО-ИНТЕХ» (ООО НПО «ЭКО-ИНТЕХ»), г. Москва
Россия
115230, Каширское шоссе, 13, к.1. Тел.(495)111-0325, факс: 113-9194, www.eco-intech.com, тел.(495) 978-0294; 925-8876; факс.(499) 613-9194; 6110325, E-mail: info@eco-intech.com
Поверка
| Методика поверки / информация о поверке | Р 50.2.047-05 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3420
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3255 (95%) |
| Неуспешных поверок (СИ непригодно) | 165 (5 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43180-09: Описание типа
2019-43180-09.pdf
|
Скачать | 75.3 КБ |
Описание типа
Назначение
Счётчики аэрозольных частиц АЗ-10 модификаций АЗ-10-0.3, АЗ-10-0.4 (далее -счётчики) предназначены для измерения счётной концентрации аэрозольных частиц в воздухе и неагрессивных газах.
Описание
Принцип действия счётчиков основан на регистрации рассеянного оптического излучения. В качестве источника излучения в счётчиках используется лазерный диод. Излучение от источника попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного света осуществляется фотоприёмником, расположенным под углом 90 градусов по отношению к источнику излучения. Интенсивность импульса от рассеянного света пропорциональна размеру частицы, а количество импульсов определяет количество аэрозольных частиц.
Конструктивно счётчики выполнены в виде единого блока (рис. 1). Отбор проб осуществляется посредством встроенного насоса. Модификации счётчиков отличаются каналами регистрации размеров частиц. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц. Для работы в автономном режиме счётчик имеет внутреннюю батарею. Для работы в лабораторных условиях питание может осуществляться с помощью сетевого адаптера. Для хранения результатов измерений возможно дополнительное оснащение счётчика энергонезависимой памятью. Для оценки содержания пыли фракций РМ5.0, РМ2.5, РМ1.0 значения счётной концентрации могут пересчитываться в массовую концентрацию с учётом плотности частиц анализируемого аэрозоля.
Счётчики оснащены цифровым интерфейсом RS-232/485 и с помощью программного обеспечения «DUST» могут быть объединены в сеть, а также работать при удалённом управлении с персонального компьютера.

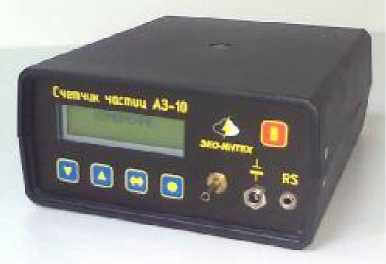

Рисунок 1 - Внешний вид счётчика
Технические характеристики
1. Диапазон измерения счётной концентрации аэрозольных частиц, дм-3
2. Пределы допускаемой относительной погрешности, %
3. Технические характеристики счётчиков приведены в таблице 1.
от 100 до 5-105 ± 20
Таблица 1
|
Модификация |
Каналы регистрации размеров частиц, мкм |
Номинальный объёмный расход отбираемой пробы, дм3/мин |
|
АЗ-10-0.3 |
0,3-0,4; 0,4-0,5; 0,5-1; 1-2; 2-5; более 5 |
2,2 |
|
АЗ-10-0.4 |
0,4-0,5; 0,5-1; 1-2; 2-5; 5-10; более 10 |
4. Габаритные размеры (Д х Ш х В), мм 180 х 150 х 70
5. Масса, кг 1
6. Потребляемая мощность, 1+А, не более 3
7. Электрическое питание: от внешней сети переменного тока с напряжением (230+23) В и частотой (50+1) Гц.
|
8. |
Наработка на отказ, ч, не менее |
6000 |
|
9. |
Средний срок службы, лет |
10 |
|
10. |
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от 10 до 40 | |
|
- диапазон относительной влажности, % |
от 10 до 85 | |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на счётчик с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплектность поставки счётчиков приведена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Счётчик аэрозольных частиц АЗ-10 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется в соответствии с документом Р 50.2.047-2005 «ГСИ. Счётчики аэрозольных частиц. Методика поверки».
Основные средства поверки:
рабочие эталоны для измерения счётной концентрации аэрозолей в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность измерения счётной концентрации аэрозолей не более ±10 %.
Сведения о методах измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные документы
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Технические условия ТУ 4215-005-40001819-09.
Рекомендации к применению
-при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
