Датчики уровня ультразвуковые ДТУ-2, исп. ДТУ-2, ДТУ-2-01, ДТУ-2-02
| Номер в ГРСИ РФ: | 43225-09 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ЗАО "Л-Кард", г.Москва |
| 43225-09: Описание типа СИ | Скачать | 210.5 КБ |
Для измерений уровня и плотности дизельного топлива по ГОСТ 305, марки Л и 3, измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485. Область применения - автоматизированные системы контроля работы дизельного подвижного состава наземного железнодорожного транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43225-09 |
| Наименование | Датчики уровня ультразвуковые |
| Модель | ДТУ-2, исп. ДТУ-2, ДТУ-2-01, ДТУ-2-02 |
| Технические условия на выпуск | ДЛИЖ.411618.0062 ТУ |
| Класс СИ | 29.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38477 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.254 |
Производитель / Заявитель
ООО "Л Кард", г.Москва
Россия
ул.2-ая Филевская, д.7, корп.6, www.lcard.ru, E-mail: lcard@lcard.ru
Поверка
| Методика поверки / информация о поверке | ДЛИЖ.411618.0062 МП |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1237 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 931 (75%) |
| Неуспешных поверок (СИ непригодно) | 306 (25%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 43225-09: Описание типа СИ | Скачать | 210.5 КБ |
Описание типа
Назначение
Датчики уровня ультразвуковые ДТУ-2 (далее ДТУ-2) предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л и З, измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.
Описание
Принцип действия ДТУ-2 основан на свойстве отражения ультразвукового сигнала от границы двух сред и зависимости скорости распространения ультразвукового сигнала в дизельном топливе от его плотности. ДТУ-2 состоит из ультразвукового излучателя, измерительной трубы, трубки с датчиками температуры и электронного блока.
ДТУ-2 закрепляется на крышке топливного бака тепловоза с помощью фланца. На верхней стороне фланца (над крышкой топливного бака тепловоза) смонтирован электронный блок ДТУ-2. На нижней стороне фланца закреплён один из концов измерительной трубы. Внутри измерительной трубы у второго её конца смонтирован ультразвуковой излучатель. На нижней стороне фланца закреплена также трубка, внутри которой установлен модуль с цифровыми датчиками температуры.
По команде, вырабатываемой в электронном блоке, излучатель посылает в измерительную трубу с дизельным топливом ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до уступа внутри измерительной трубы и до верхней границы дизельного топлива, затем по полученным результатам рассчитываются значения уровня и плотности дизельного топлива. В процессе вычислений выполняется корректировка результатов измерений с учетом значения температуры дизельного топлива.
ДТУ-2 выпускаются в исполнениях ДТУ-2, ДТУ-2-01, ДТУ-2-02, различающихся размерами и диапазонами измерений уровня топлива.
ДТУ-2 при использовании совместно с барьером искрозащитным интерфейсным БИИ-1 ДЛИЖ.468153.0010-01 соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-11-2010. При этом ДТУ-2 имеют маркировку взрывозащиты "0 Ex ia IIA T6", а барьер искрозащитный интерфейсный БИИ-1 - маркировку взрывозащиты "[Ex ia] IIA".

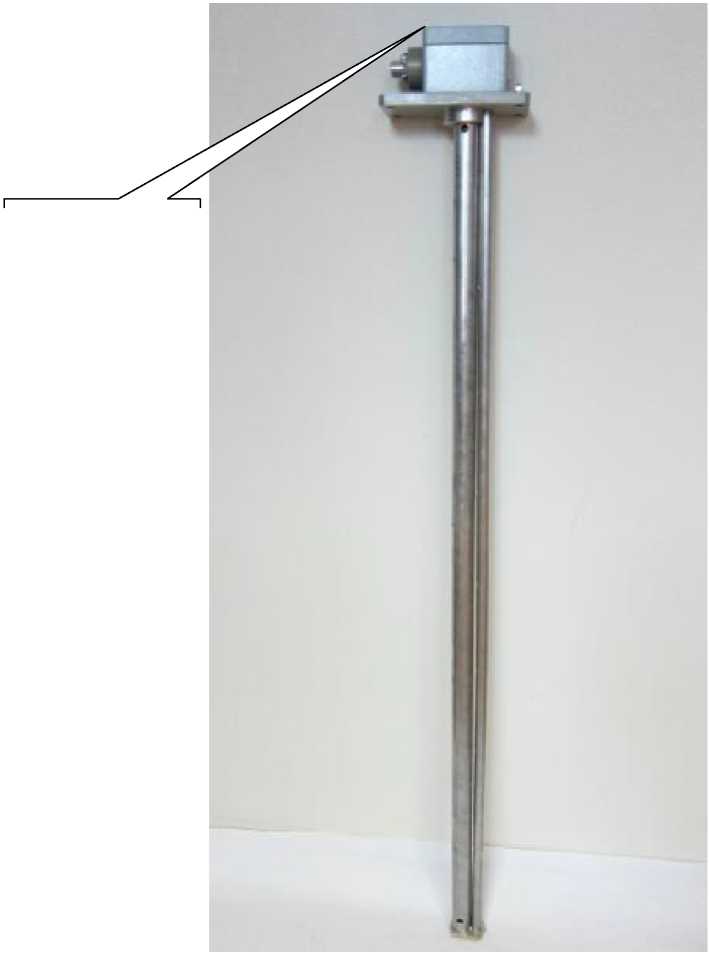

Место пломбирования
Общий вид датчиков уровня ультразвуковых ДТУ-2
Технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы измерений уровня дизельного топлива, мм: - нижний |
3 |
|
- верхний - ДТУ-2 |
809 |
|
- ДТУ-2-01 |
889 |
|
- ДТУ-2-02 |
1080 |
|
Диапазон измерений плотности дизельного топлива при | |
|
температуре 20 °С, кг/м3 |
От 810 до 860 |
|
Диапазон измерений температуры дизельного топлива, °С |
От минус 10 до плюс 50 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений уровня дизельного топлива, % |
±0,25 |
|
Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений плотности дизельного топлива, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня дизельного топлива, вызванной отклонением температуры топлива от нормальных условий применения в диапазоне рабочих температур на каждые 10 °С, % |
±0,4 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений плотности дизельного топлива, вызванной отклонением температуры топлива от нормальных условий применения в диапазоне рабочих температур на каждые 10 °С, % Напряжение питания постоянного тока, В |
±0,5 9+4 9-2,5 |
|
Потребляемая мощность, не более, Вт |
2 |
|
Габаритные размеры, мм, не более: - ДТУ-2 - ДТУ-2-01 - ДТУ-2-02 |
990x85x145 1070x85x145 1265x85x145 |
|
Масса, кг, не более: - ДТУ-2 - ДТУ-2-01 - ДТУ-2-02 |
1,8 1,9 2,1 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
(20±15) °С От 30 до 80 % От 84 до 106,7 кПа |
|
Рабочие условия применения: - устойчивость к механическим воздействиям - устойчивость к климатическим воздействиям но при этом: - нижнее значение рабочей температуры нижнее значение температуры дизельного топлива марки Л нижнее значение температуры дизельного топлива марки З верхнее значение температуры дизельного топлива марки Л и марки З |
ОСТ 32.146-2000, класс ММ1 ОСТ 32.146-2000, класс К4.1, исполнение УХЛ Минус 40 °С Минус 5 °С Минус 10 °С Плюс 50 °С |
|
Защита от поражения электрическим током |
ГОСТ 12.2.007.0-75, класс III |
|
Наименование характеристики |
Значение |
|
Защита от проникновения воды и посторонних предметов |
ГОСТ 14254-80, степень IP54 |
|
Климатические воздействия при транспортировании |
ГОСТ 15150-69, условия "ОЖ4" |
|
Механические воздействия при транспортировании |
ГОСТ 23216-78, условия "С" |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество для исполнения 1) | ||
|
ДТУ-2 |
ДТУ-2-01 |
ДТУ-2-02 | ||
|
Датчик уровня ультразвуковой: ДТУ-2 ДТУ-2-01 ДТУ-2-02 |
ДЛИЖ.411618.0062 ДЛИЖ.411618.0062-01 ДЛИЖ.411618.0062-02 |
1 _ _ |
_ 1 _ |
_ _ 1 |
|
Барьер искрозащитный БИИ-1 2) |
ДЛИЖ.468153.0010-01 |
1 |
1 |
1 |
|
Заглушка 2РМ14Б 2) |
ДЛИЖ.711Ш.0003 |
1 |
1 |
1 |
|
Датчик уровня ультразвуковой ДТУ-2. Паспорт |
ДЛИЖ.411618.0062 ПС |
1 |
1 |
1 |
|
Диск CD-ROM с данными 2): руководство по эксплуатации методика поверки программное обеспечение "DTU-2 Test" |
ДЛИЖ.411618.0062 РЭ ДЛИЖ.411618.0062 МП _ |
1 |
1 |
1 |
|
Упаковка 1) Исполнение ДТУ-2 опр 2) Поставляется по отдел |
_ еделяется при заказе. ьному заказу |
1 |
1 |
1 |
Поверка
осуществляется в соответствии с документом ДЛИЖ.411618.0062 МП "Датчик уровня ультразвуковой ДТУ-2. Методика поверки", утверждённым ФГУП "ВНИИМС" в декабре 2008 г.
Основные средства поверки
|
Наименование, обозначение |
Тип |
Требуемые характеристики |
|
1 Линейка измерительная |
ГОСТ 427-75 |
Диапазон от 0 до 1500 мм; погрешность 1 мм |
|
2 Термометр цифровой малогабаритный в комплекте с первичным преобразователем ТТЦ14-180-1 |
ТЦМ 9410 |
Диапазон измерений температуры от минус 10 до плюс 50 °С; погрешность 0,1 °С |
|
3 Ареометры для нефти ГОСТ 18481-81 |
АН |
Диапазон измерений плотности от 780 до 860 кг/м3; погрешность 0,5 кг/м3 |
Сведения о методах измерений
приведены в руководстве по эксплуатации ДЛИЖ.411618. 0062 РЭ.
Нормативные документы
1. ГОСТ 28725-90. Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
2. ГОСТ Р МЭК 60079-0-2011 "Взрывоопасные среды. Часть 0. Оборудование. Общие требования"
3. ГОСТ Р МЭК 60079-11-2010 "Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь "i" ".
4. ДЛИЖ.411618.0062 ТУ "Датчики уровня ультразвуковые ДТУ-2. Технические условия".
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
