Наборы эталонов толщины покрытий F2800
| Номер в ГРСИ РФ: | 43285-09 |
|---|---|
| Производитель / заявитель: | Фирма "Mesacon Messelektronik GmbH", Германия |
|
43285-09: Описание типа
2020-43285-09.pdf
|
Скачать | 83.1 КБ |
Для калибровки и поверки радиоизотопных толщиномеров F2800. Он воспроизводит толщину (поверхностную плотность) покрытий. Применяются в металлургии в листопрокатных цехах и в поверочных лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43285-09 |
| Действует | по 07.02.2025 |
| Наименование | Наборы эталонов толщины покрытий |
| Модель | F2800 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1385c8de-5803-aafc-8c82-477d67940771 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38651 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.300 |
Производитель / Заявитель
Фирма "Mesacon Messelektronik GmbH", ГЕРМАНИЯ
Германия
Gostritzer st. 61-63, D-01217 Dresden, Germany, тел./факс +49 (0) 351 8 71 71 71
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43285-09: Описание типа
2020-43285-09.pdf
|
Скачать | 83.1 КБ |
Описание типа
Назначение
Наборы эталонов толщины покрытий F2800 (далее - наборы) предназначены для воспроизведения размера толщины покрытий и передачи его радиоизотопным толщиномерам F2800.
Описание
Конструктивно каждый эталон толщины покрытий представляет собой разъемную конструкцию. Он состоит из подложки и фольги из полиэтилентерефталата, которые соединены с помощью зажимов. Применяются подложки из стали и из алюминия.
Наборы охватывают определенный диапазон толщин (поверхностной плотности) покрытий и расположены в транспортном чемодане, который предохраняет меры от повреждений при транспортировании и хранении. Фольга имеет дополнительно защитную оболочку.

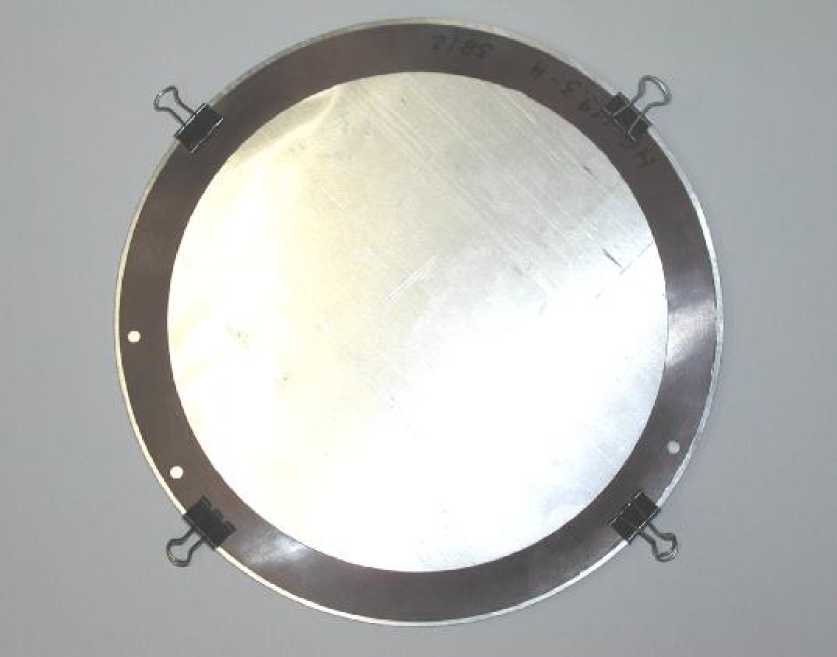

Общий вид эталона толщины покрытий представлен на рисунке 1.
Рисунок 1 - Общий вид эталона толщины покрытий.
Технические характеристики
Таблица 1.
|
Номинальные значения толщины (поверхностной плотности), г/м2 |
8 - 16 - 50 - 75 - 150 - 300 |
|
Пределы допускаемой основной абсолютной погрешности, ± г/м2: - в диапазоне до 10 г/м2 |
0,12 |
|
- в диапазоне от 10 до 30 г/м2 |
0,15 |
|
- в диапазоне от 30 до 100 г/м2 |
0,25 |
|
- в диапазоне от 100 до 200 г/м2 |
0,35 |
|
- в диапазоне от 200 до 300 г/м2 |
0,45 |
|
Материал покрытия (пленка) |
полиэтилентерефталат |
|
Материал подложки |
сталь и алюминий |
|
Толщина подложки, мм |
1 |
|
Г абаритные размеры эталона, мм |
0190 |
|
Масса набора, кг |
не более 0,5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 2.
|
№№ п/п |
Наименование |
Количество, шт. |
|
1 |
Набор эталонов толщины покрытий F2800 |
1 |
|
2 |
Транспортный чемодан |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МП 43285-09 «Набор эталонов толщины покрытий F2800. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2009 г.
Основные средства поверки: весы неавтоматического действия II (высокого) класса точности по ГОСТ OIML R 76-2010; штангенциркуль ШЦ-1-250-0,05 (диапазон измерений 0 - 250 мм, погрешность ± 0,05 мм) по ГОСТ 166-89.
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации набора эталонов толщины покрытий F2800.
Нормативные документы
Техническая документация фирмы «Mesacon Messelektronik GmbH», Германия
Рекомендации к применению
-при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
