Толщиномеры радиоизотопные F2800
| Номер в ГРСИ РФ: | 43286-09 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | Фирма "Mesacon Messelektronik GmbH", Германия |
|
43286-09: Описание типа
2020-43286-09.pdf
|
Скачать | 112.2 КБ |
Для бесконтактного измерения толщины (поверхностной плотности) покрытий (лаков, полимеров) на металлических подложках в производственных условиях. Применяются в металлургической промышленности, а также могут применяться и в других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43286-09 |
| Действует | по 07.02.2025 |
| Наименование | Толщиномеры радиоизотопные |
| Модель | F2800 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f89177a2-52c4-0652-1321-01936fb50884 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38652 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.301 |
Производитель / Заявитель
Фирма "Mesacon Messelektronik GmbH", ГЕРМАНИЯ
Германия
Gostritzer st. 61-63, D-01217 Dresden, Germany, тел./факс +49 (0) 351 8 71 71 71
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
43286-09: Описание типа
2020-43286-09.pdf
|
Скачать | 112.2 КБ |
Описание типа
Назначение
Толщиномеры радиоизотопные F2800 (далее по тексту - толщиномеры), предназначены для бесконтактного измерения толщины (поверхностной плотности) покрытий (лаков, полимеров) на металлических основаниях в производственных условиях.
Описание
Толщиномер состоит из измерительной головки с источником излучения и детектора, расположенных в одном корпусе, блока связи с технологическим и измерительным процессом и блока обработки информации. В качестве источника радиоактивного излучения использован изотоп криптона Kr-85 (18,5 ГБк). Блоком обработки является персональный компьютер, который служит для индикации результатов измерений и обслуживания толщиномера.
Принцип действия толщиномера основан на измерении обратного рассеяния бета излучения, которое зависит от толщины материала покрытия.
Фотография толщиномера представлена на рисунке 1.

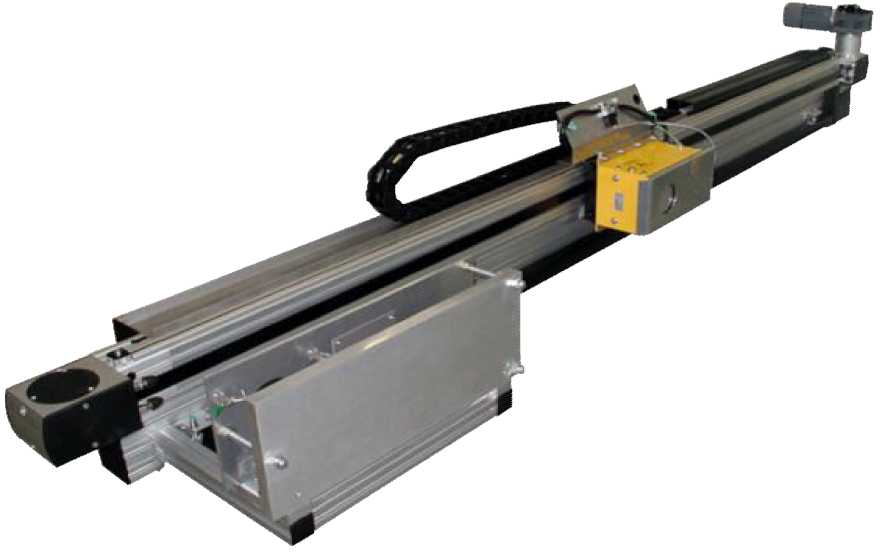

Рисунок 1 - Общий вид толщиномера F2800
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
F2500 |
|
Номер версии (идентификационный номер) ПО |
2.11х |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Программное обеспечение установлено на управляющем компьютере, оно выполняет функции визуализации, обработки и управления.
За метрологически значимое принимается все ПО. ПО защищено кодом активации и ключем. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Диапазон измерения, г/м2 |
от 5 до 300 |
|
Пределы допускаемой основной погрешности, на стальной подложке на алюминиевой подложке |
± 0,5%, но не меньше ± 0,5 г/м2 ± 1,0%, но не меньше ± 1,0 г/м2 |
|
Минимальная постоянная времени измерения, мс |
8 |
|
Параметры электрического питания: напряжение, В частота, Гц |
220+15% 50 |
|
Г абаритные размеры (д х ш х в), мм: | |
|
измерительной головки |
270 х 165 х 147 |
|
блока связи |
1200 х 800 х 300 |
|
Масса не более, кг | |
|
измерительной головки |
14 |
|
блока связи |
65 |
|
общая |
95 |
|
Диаметр рабочей площадки, мм |
40 |
|
Диапазон рабочих температур, °С |
от 5 до 45 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на механическую часть толщиномера методом фотолитографии.
Комплектность
Таблица 3
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Механическая часть |
1* |
|
Измерительная головка |
1 |
|
Блок обработки |
1 |
|
Блок связи |
1 |
|
Кабели, шланги (комплект) |
1 |
|
Эталоны толщины (набор) |
1* |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
* Поставляется по требованию Заказчика
Поверка
осуществляется в соответствии с документом МП 43286-09 «Толщиномеры радиоизотопные F2800. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2009 г.
Основные средства поверки: набор эталонов толщины покрытий F2800 (диапазон измерений от 8 до 300 г/м2, пределы допускаемой основной абсолютной погрешности от ±0,12 г/м2 до ±0,45 г/м2).
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации толщиномера радиоизотопного F2800.
Нормативные документы
Техническая документация фирмы «Mesacon Messelektronik GmbH», Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
