Анализаторы динамические механические DMAQ800
| Номер в ГРСИ РФ: | 43298-09 |
|---|---|
| Производитель / заявитель: | Фирма "TA Instruments", США |
|
43298-09: Описание типа
2015-43298-09.pdf
|
Скачать | 85.8 КБ |
Для проведения термомеханического анализа (измерение линейных размеров образца в условиях тепловых и механических нагрузок, оценка модуля упругости). В качестве испытуемых материалов могут выступать металлы, стекла, кристаллы, сплавы, полимеры, нити, пленки и т.п. Область применения - контролькачества в строительстве, а также исследования в химии, физике, материаловедении, металлургии, биологии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43298-09 |
| Действует | по 20.02.2020 |
| Наименование | Анализаторы динамические механические |
| Модель | DMAQ800 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 46a790ba-97a3-6736-43ea-d0b51b88d9ee |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38564 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 24.12.09 п.314 |
Производитель / Заявитель
Фирма "TA Instruments", СОЕДИНЕННЫЕ ШТАТЫ
США
109 Lukens Drive, New Castle DE 19720, USA, тел. (302) 427-4000, факс (302) 427-4186
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
43298-09: Описание типа
2015-43298-09.pdf
|
Скачать | 85.8 КБ |
Описание типа
Назначение
Анализаторы динамические механические DMAQ800 (далее - анализаторы) предназначены для проведения термомеханического анализа (измерение линейных размеров образца в условиях тепловых и механических нагрузок, оценка модуля упругости).
Описание
Анализаторы представляют собой настольные лабораторные приборы.
Анализаторы состоят из: камеры для исследуемого образца, электропечи, устройства для приложения усилий, систем контроля температуры и линейных размеров образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
Система контроля атмосферы образца представляет собой встроенное программноуправляемое устройство подачи газа в отсек измеряемого образца с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Анализаторы оснащены специальной системой воздушного охлаждения печи, позволяющей проводить нагревание и охлаждение пробы и образца сравнения с заданной скоростью.
Управление процессом измерения и обработки выходной информации в анализаторах осуществляется от IBM совместимого компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка приборов на основе анализа стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программ, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс Ethernet для управления и дистанционного диагностирования.

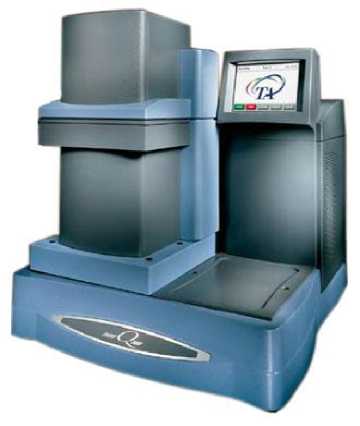

Рисунок 1 - Общий вид анализаторов динамических механических DMAQ800
Программное обеспечение
Приборы в своем составе имеют программное обеспечение, встроенное в аппаратное устройство прибора. Программное обеспечение разработано для конкретной измерительной задачи и осуществляет измерительные функции, функции индикации и передачи измерительной информации.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.
Средства для программирования или изменения метрологически значимой части программного обеспечения отсутствуют, метрологически значимая часть программного обеспечения является неизменной.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
Advantage Software (EPROM) |
|
Номер версии (идентификационный номер) ПО |
v5.5.3 |
|
Цифровой идентификатор ПО |
*) |
|
Другие данные, если имеются |
не имеются |
*) - Контрольная сумма не может быть рассчитана, так как ПО устанавливается в приборы на стадии изготовления без возможности дальнейшего доступа с целью получения цифрового идентификатора программного обеспечения. Идентификация осуществляется только по номеру версии.
Программное обеспечение прибора, может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Защита программного обеспечения оценивается уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
|
Наименование характеристики |
Значения для модификаций |
|
Диапазон измерения линейных размеров, мм |
от - 0,5 до - 10 от + 0,5 до + 10 |
|
Пределы допускаемой относительной погрешности измерения линейных размеров, % |
± 1 |
|
Диапазон рабочих температур, С |
от минус 145 до плюс 600 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, С |
± 1 |
|
Скорость изменения температуры нагрев, С/мин охлаждение, С/мин |
от 0,1 до 20 от 0,1 до 10 |
|
Напряжение питания, В (* с трансформатором) Частотой, Гц |
230*(120) 47/63 |
|
Потребляемая мощность не более, кВ •А |
1,44 |
|
Масса, кг (* с трансформатором) |
39,5 (47,7*) |
|
Г абаритные размеры, мм Длина Ширина Высота |
460 560 560 (710 при открытой печи) |
|
Средний срок службы, лет |
8 |
|
Диапазон определения модуля упругости, Е |
от 1 кПа до 3 ТПа |
Условия эксплуатации:
Диапазон температуры окружающего воздуха, 0С
от 15 до 30
от 84 до 106,7
от 5 до 80
Диапазон атмосферного давления, кПа
Диапазон относительной влажности воздуха, %
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на переднюю панель анализатора в виде наклейки.
Комплектность
|
Наименование |
Количество |
|
Анализатор динамический механический DMAQ800 |
1 экз |
|
Руководство по эксплуатации |
1 экз |
|
Методика поверки |
1 экз |
|
Трансформатор (по заказу) |
1 шт. |
|
Г азовая холодильная приставка GCA (по заказу) |
1 шт |
|
Компрессорная приставка АСА (по заказу) |
1 шт |
|
Фильтр-регулятор (по заказу) |
1 шт. |
Поверка
осуществляется в соответствии с документом по поверке МП 43298-09 «Анализаторы динамические механические DMAQ800. Методика поверки», утвержденным ФГУП «ВНИИМС» 25 сентября 2009 г.
Основные средства поверки:
- индий ВЧ по ГОСТ 10297-94
- эталонная мера ТКЛР 2-го разряда из монокристаллического оксида алюминия. Доверительная погрешность результата измерения относительного удлинения меры при Р=0,95 для стоградусного интервала температур составляет от 0,03% до 1 %
- эталонная мера ТКЛР 2-го разряда кварцевого стекла марки КВ. Доверительная погрешность результата измерения относительного удлинения меры при Р=0,95 для стоградусного интервала температур составляет от 0,7% до 1 %
- (образцы сравнения, номера по каталогу TAI) индиевый стандарт №984310.901, алюминиевый стандарт № 940070.901, тефлон - демонстрационный образец.
Сведения о методах измерений
Метод измерений изложен в документе «Анализаторы динамические механические
DMAQ800. Руководство по эксплуатации»
Нормативные документы
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя «TA Instruments», США
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
