Стенды тестирования кабеля СТ04

Номер в ГРСИ РФ: 43320-18
Производитель / заявитель: ЗАО "Мехта", г.Климовск
Скачать
43320-18: Описание типа СИ Скачать 268.7 КБ
43320-18: Методика поверки Скачать 5.5 MБ
Нет данных о поставщике
Стенды тестирования кабеля СТ04 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Стенды тестирования кабеля СТ04 (далее - стенды) предназначены для воспроизведения напряжения постоянного тока и измерения силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 43320-18
Наименование Стенды тестирования кабеля
Модель СТ04
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 14.12.2023
Производитель / Заявитель

АО "Мехта", г.Подольск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 03.11.2024

Поверители

Скачать

43320-18: Описание типа СИ Скачать 268.7 КБ
43320-18: Методика поверки Скачать 5.5 MБ

Описание типа

Назначение

Стенды тестирования кабеля СТ04 (далее - стенды) предназначены для воспроизведения напряжения постоянного тока и измерения силы постоянного тока.

Описание

Принцип действия стендов основан на генерировании напряжения постоянного тока с последующим измерением силы тока утечки при испытаниях изоляции жил кабеля на электрическую прочность.

Стенды состоят из стандартного 19" шкафа в который смонтированы источник напряжения высоковольтный, блок высоковольтный, блок вентиляторный, блок бесперебойного питания, компьютер с монитором и принтер.

В шкафу так же установлен, подключенный к компьютеру аналогово-цифровой модуль ввода-вывода, предназначенный для сбора, обработки данных и управления процессом испытания кабеля. В высоковольтном блоке смонтирована измерительная часть стенда. Высоковольтный блок и модуль ввода-вывода соединены кабелем интерфейса.

Компьютер при помощи специального программного обеспечения управляет процессом испытания, обрабатывает поступающие с датчиков сигналы и сохраняет информацию в базе данных, что позволяет в дальнейшем просматривать на экране монитора и выводить на принтер результаты раннее сохранённых тестов в виде графиков и таблиц.

Стенды изготавливаются с двумя вариантами программного обеспечения для управления процессом испытаний. В зависимости от установленного ПО стенд позволяет осуществлять:

- тестирование кабеля с подачей пропорционально увеличивающегося высокого напряжения через равные промежутки времени (на протяжении пяти этапов) для получения зависимости токов утечки от приложенного напряжения. Данный вид тестирования применяется для определения потребительских характеристик кабеля;

- тестирование кабеля с подачей и выдержкой в течение пяти минут фиксированного высокого напряжения для испытания кабеля на соответствия требованиям ГОСТ Р 51777-2001. Данный вид тестирования применяется в ходе приемо-сдаточных испытаний кабеля.

При любом варианте тестирования на каждом этапе производится до 50 замеров тока утечки.

В конструкции стендов реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.

Область применения приборов - электротехническая промышленность (контроль и диагностирование изоляции кабеля), использование в качестве регулируемых источников высокого напряжения постоянного тока.

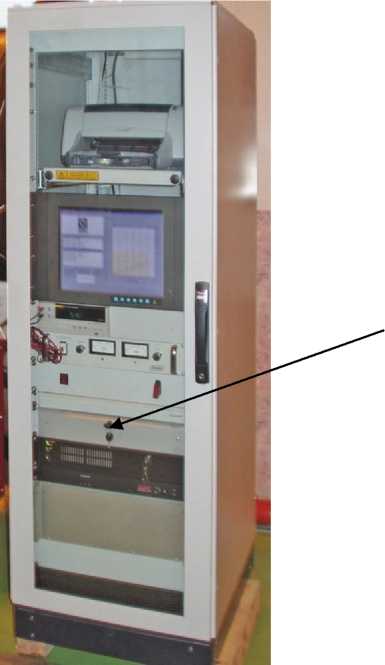

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и приведен на рисунке 1.

Место пломбировки

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от

несанкционированного доступа

Программное обеспечение

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационные данные ПО

cabletest

Версия ПО

не ниже 1.0.0.75

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведений напряжения постоянного тока, кВ

от 0 до 30

Пределы допускаемой относительной основной погрешности воспроизведений напряжения постоянного тока, %

±3

Диапазон измерений силы постоянного тока, мкА

от 0 до 100

Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при заземленной нагрузке, %

±3

Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,2

Нормальные условия применения:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение переменного тока, В

220±11

Частота переменного тока, Гц

50

Габаритные размеры стенда тестирования кабеля, мм, не более - высота

1800

- ширина

600

- глубина

800

Масса, кг, не более

280

Условия эксплуатации

- температура окружающей среды, °С

от +10 до +35

- относительная влажность, %

до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

5

Средняя наработка на отказ, ч

7000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Стенд тестирования кабеля

СТ04

1 шт.

Кабель контрольный высоковольтный

1 шт.

Руководство по эксплуатации

СТ04.000.00 РЭ

1 экз.

Паспорт

СТ04.000.00 ПС

1 экз.

Методика поверки

МП 206.1-168-2018

1 экз.

Поверка

осуществляется по документу МП 206.1-168-2018 «Стенды тестирования кабеля СТ04.

Методика поверки», утвержденному ФГУП «ВНИИМС» 25 сентября 2018 г.

Основные средства поверки:

Вольтметр универсальный цифровой GDM-78255A, регистрационный номер в Федеральном информационном фонде 38428-08 (Госреестр 38428-08);

Делитель напряжения ДН-50э (Госреестр 54883-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4222-005-73872570-2008. Стенды тестирования кабеля СТ04. Технические условия
