Устройства поверочные АМ012
| Номер в ГРСИ РФ: | 43351-09 |
|---|---|
| Производитель / заявитель: | Фирма "Yokogawa Electric Corporation", Япония |
|
43351-09: Описание типа
2019-43351-09.pdf
|
Скачать | 81.6 КБ |
Для имитационной поверки счетчиков- расходомеров электромагнитных ADMAG. Область применения - предприятия осуществляющие метрологическое обслуживание счетчиков- расходомеров электромагнитных ADMAG производства фирмы "Yokogawa Electric Corporation", Япония, "Yokogawa Electric China, Co, Ltd.", КНР, "Rota Yokogawa Electric GmbH&Co, KG", Германия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43351-09 |
| Действует | по 17.10.2029 |
| Наименование | Устройства поверочные |
| Модель | АМ012 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 02dfdd60-9bff-2795-37f3-065ce3a57cde |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Китай |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 38516 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 12 от 24.12.201413д от 24.12.09 п.369 |
Производитель / Заявитель
Фирма "Yokogawa Electric China Co., Ltd.", Китай
Китай
No.365 Xinglong Street Suzhou Industrial Park, Suzhou 215126, Jiangsu China, тел. 86-512-62833666
Поверка
| Методика поверки / информация о поверке | МП 43351-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 154 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
43351-09: Описание типа
2019-43351-09.pdf
|
Скачать | 81.6 КБ |
Описание типа
Назначение
Устройства поверочные АМ012 (в дальнейшем - устройства) воспроизводят скорость потока, выраженную, в единицах напряжения электрического тока. Устройства предназначены для имитационной поверки счетчиков-расходомеров электромагнитных ADMAG (модификации AXF, AXR, CA, AXW).
Описание
Устройства конструктивно выполнены в виде настольного прибора, в котором размещаются клеммные разъемы для подключения электронных преобразователей сигналов (далее - преобразователей) расходомеров, а также специальные кабели.
Принцип действия устройств заключается в следующем.
На преобразователь расходомера подается ряд калиброванных значений напряжения соответствующих скорости потока от 0 до 10,0 м/с с дискретностью 0,01 м/с или устанавливается заданная скорость с помощью переключателя с дискретностью 25 % от верхнего предела задания расхода. Результат измерений можно увидеть на дисплее преобразователя или на его аналоговом или цифровом выходе. По разности значений заданного и измеренного сигналов определяется погрешность преобразователя расходомера.
Устройства предназначены для поверки электромагнитных счетчиков-расходомеров ADMAG (модификации AXF, AXR, CA, AXW) производства фирм «Yokogawa Electric Corporation», Япония, «Yokogawa Electric China, Co., Ltd.», Китай, «Rota Yokogawa Electric GmbH&Co., KG», Германия.

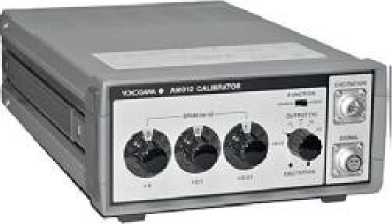

Общий вид устройств представлен на рисунке 1.
Рис 1. Внешний вид устройства

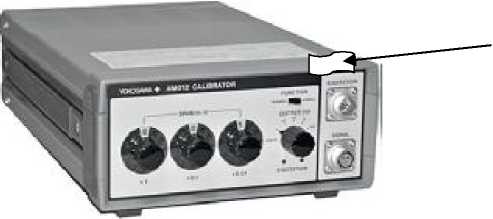

Места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке, указаны на рисунке 2.
Место пломбировки
Рис. 2. Место пломбировки
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Шкала установки диапазона скорости среды, м/с |
от 0 до 10,0 |
|
Минимальный интервал установки скорости среды, м/с |
0,01 |
|
Шкала установки выходного сигнала, % |
0, 25, 50, 75, 100 |
|
Пределы допускаемой относительной погрешности скорости потока: 0,1 м/с или более 0,1 м/с или менее |
± 0,04 % ± 0,04 мм/с |
|
Температура окружающей среды, °С |
от 0 до плюс 40 |
|
Напряжение питания переменного тока, В |
90 - 132 180 - 264 частота 47 - 63 Гц |
|
Г абаритные размеры, мм, не более |
110 х 235 х 364 |
|
Масса, кг, не более |
4,2 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 2
|
Наименование |
Кол. (шт.) |
|
Устройство поверочное АМ012 |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП 43351-09 «ГСИ. Устройства поверочные АМ012. Методи
ка поверки», утвержденному ФГУП «ВНИИМС» в феврале 2010 г.
Основные средства поверки:
Цифровой мультиметр Fluke 8845 A, погрешность измерений напряжения постоянного тока ± 0,0035 %;
катушка сопротивления образцовая, класс точности 0,01, сопротивление 10 Ом;
калибратор-вольтметр универсальный В1-28, диапазон 0,1 мкВ...1000 В, погрешность ± 0,004 %;
стабилизированный источник тока Б5-71;
преобразователь ADMAG.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные документы
1. Техническая документация фирмы «Yokogawa Elecrtic China Co., Ltd.», Китай.
Рекомендации к применению
- при выполнении торговли.
