Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S
| Номер в ГРСИ РФ: | 43451-09 |
|---|---|
| Производитель / заявитель: | Фирма "SKF Reliability Systems", США |
|
43451-09: Описание типа
2019-43451-09.pdf
|
Скачать | 99.4 КБ |
Для оценки технического состояния роторных агрегатов на основе измерения параметров вибрации и применяются в различных отраслях промышленности (энергетическая, нефтяная, газовая, авиационная и др.) и транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43451-09 |
| Действует | по 28.10.2024 |
| Наименование | Системы измерения параметров вибрации |
| Модель | Multilog IMx-Т и Multilog IMx-S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f0261ebd-76da-ab4e-3308-7934be4a73ab |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Примечание | 04.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 04.12.2019 |
| Номер сертификата | 38673 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1927 п. 12 от 04.12.201413д2 от 24.12.09 п.31 |
Производитель / Заявитель
Фирма "SKF Reliability Systems", СОЕДИНЕННЫЕ ШТАТЫ
США
271 Viewribge Court. San Diego. California 92123. USA
Поверка
| Методика поверки / информация о поверке | МП 43451-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43451-09: Описание типа
2019-43451-09.pdf
|
Скачать | 99.4 КБ |
Описание типа
Назначение
Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S (далее системы) предназначены для измерения и анализа параметров вибрации (виброускорения, виброскорости и виброперемещения).
Описание
Системы проводят обработку сигналов измерительной информации, поступающей от преобразователей ускорения (ICP), скорости, перемещения, преобразователей с нормированным выходом по току (4-20 мА), преобразователей температуры (термопары) или напряжения.
Система Multilog IMx-Т имеет модульную конструкцию, состоящую из измерительных модулей, процессорного модуля и блока питания. К системе одновременно можно подключить до 64 аналоговых и 32 цифровых преобразователей.
К системе Multilog IMx-S подключается до 16 аналоговых и 8 цифровых преобразователей.
На каналы для аналоговых преобразователей можно подавать как переменное, так и постоянное напряжение. Каналы для подключения тахометрических импульсных преобразователей используются для измерения частоты вращения. В системах имеется возможность перенастройки каналов для различных типов преобразователей при помощи шестиразрядных переключателей (джамперов).
Системы имеют уставки аварийных уровней вибрации.

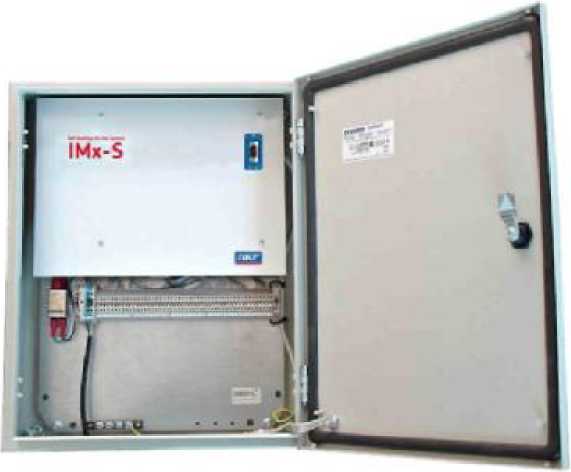

Внешний вид систем измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S приведен на рисунках 1-2.

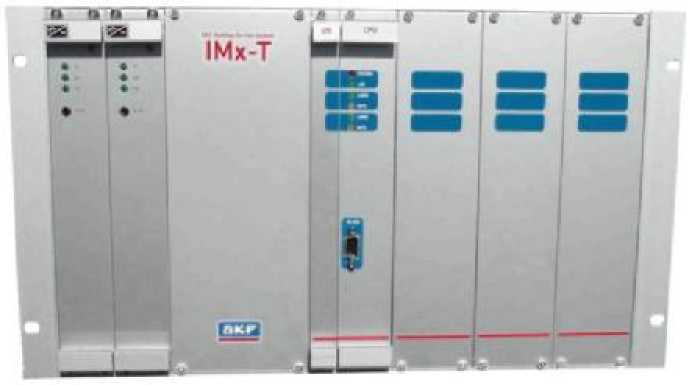

Рисунок 2 - Внешний вид системы измерения параметров вибрации Multilog IMx-T
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
@ptitude Analyst |
|
Номер версии (идентификационный номер) ПО |
не ниже v7.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по ГОСТ Р 50.2.007-2014.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Модели | |
|
IMx-Т |
IMx-S | |
|
Значения | ||
|
Каналы аналоговых преобразователей | ||
|
Диапазон входного напряжения, В |
±24 | |
|
Диапазон измерения виброускорения при коэффициенте преобразования 1 В/(м-с"2), м/с2 |
от 0 до 24 | |
|
Диапазон измерения виброскорости при коэффициенте преобразования 1 В/(мм-с-1), мм/с |
от 0 до 24 | |
|
Диапазон измерения виброперемещения при коэффициенте преобразования 1 В/мкм, мкм |
от 0 до 24 | |
|
Диапазон входного тока, мА |
от 4 до 20 | |
|
Диапазон рабочих частот, Гц |
от 0 до 40 000 | |
|
Относительная расширенная неопределенность калибровочной характеристики при коэффициенте охвата к=2 и доверительной вероятности 0,95 в диапазоне рабочих частот и температур, % |
±2 | |
|
Разрядность АЦП, бит |
24 | |
|
Быстрое преобразование Фурье: число линий |
от 400 до 6400 | |
|
Каналы преобразователей частоты вращения | ||
|
Диапазон входного напряжения, В |
от 0 до 5 | |
|
Диапазон измерения частоты вращения, Гц |
от 0,1 до 20 000 | |
|
Относительная расширенная неопределенность калибровочной характеристики при коэффициенте охвата к=2 и доверительной вероятности 0,95 в диапазоне рабочих частот и температур, % |
±0,01 | |
|
Пределы допускаемой относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % |
±0,01 | |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от 0 до 50 |
от минус 20 до 60 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
266х482х240 |
400x500x200 |
|
Масса, кг, не более |
10 |
15 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус системы методом наклейки.
Комплектность
Система Multilog IMx-Т или Multilog IMx-S 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 43451-09 «Системы измерения параметров вибрации Multilog IMx-Т и Multilog IMx-S» фирмы «SKF Reliability Systems», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16.12.2009.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 47717-11).
Сведения о методах измерений
Руководство по эксплуатации «Системы измерения параметров вибрации Multilog IMx-Т».
Руководство по эксплуатации «Системы измерения параметров вибрации Multilog IMx-S».
Лист № 4
Всего листов 4
Нормативные документы
Техническая документация фирмы SKF Reliability Systems, США.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
