Манометры, вакуумметры, мановакуумметры показывающие МТ-И, МТО, ЭМТ-И (манометры), ВТ-И, ЭВТ-И (вакуумметры), МВТ-И, ММТ, ЭМВТ-И (мановакуумметры)

Назначение

Манометры МТ-И, МТО, ЭМТ-И, вакуумметры ВТ-И, ЭВТ-И, мановакуумметры МВТ-И, ММТ, ЭМВТ-И показывающие (в дальнейшем - приборы) предназначены для измерений избыточного давления неагрессивных, некристаллизирующихся жидкостей и пара, а также для измерений избыточного (в том числе вакуумметрического) давления различных газовых сред, в том числе кислорода и ацетилена (при соответствующей маркировке).

Описание

Основным элементом приборов, является первичный преобразователь -одновитковая трубчатая пружина, один конец которой герметично соединен с входным штуцером манометра, а другой - с трибко-секторным механизмом, преобразующим перемещение во вращение оси стрелочного указателя. При изменении давления, подаваемого внутрь трубчатой пружины, последняя разгибается (сгибается) и стрелочный указатель поворачивается по часовой стрелке (против часовой стрелки) относительно шкалы, нанесенной на циферблат. Для корректировки угла поворота указателя относительно шкалы проводят юстировку длин плеч тяги шарнирно-рычажного механизма.

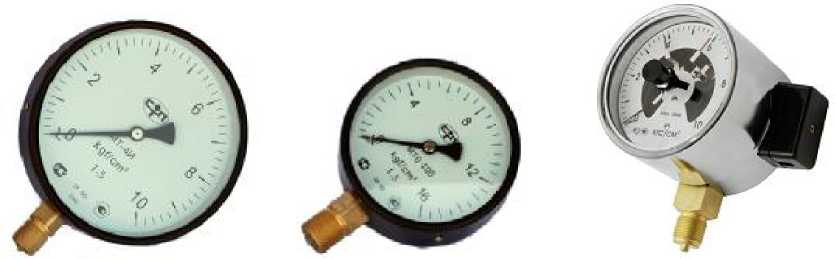

Рисунок 1 - Фотография общего вида средства измерений

Защита измерителя от несанкционированного воздействия осуществляется с помощью защитных наклеек, разрушающихся при вскрытии прибора.

Технические характеристики

1.1. Манометры показывающие МТ-И: диапазон показаний, МПа (кгс/см2).

класс точности

рабочий диапазон температуры

окружающего воздуха, °С габаритные размеры корпуса, мм: - диаметр

- толщина

масса, кг

от 0 до 160 (от 0 до 1600)

1,5 (2,5) от минус 50 до +80 от 40 до 250

от 28 до 70

от 0,08 до 1,2

1.2. Манометры показывающие МТО: диапазон показаний, МПа (кгс/см2)

класс точности

рабочий диапазон температуры

окружающего воздуха, °С габаритные размеры корпуса, мм - диаметр

- толщина

масса, кг

1.3. Манометры показывающие ЭМТ-И диапазон показаний, МПа (кгс/см2)

класс точности

рабочий диапазон температуры

окружающего воздуха, °С

габаритные размеры корпуса, мм

- диаметр

- толщина

масса, кг

1.4.Вакуумметры показывающие ВТ-И: диапазон показаний, МПа (кгс/см2)

класс точности

рабочий диапазон температуры

окружающего воздуха, °С габаритные размеры корпуса, мм - диаметр

- толщина

масса, кг

1.5.Вакуумметры показывающие ЭВТ-И диапазон показаний, МПа (кгс/см2)

класс точности

рабочий диапазон температуры

окружающего воздуха, °С габаритные размеры корпуса, мм

- диаметр

- толщина

масса, кг

1.6. Мановакуумметры показывающие

МВТ-И

диапазон показаний, МПа (кгс/см2)

класс точности

рабочий диапазон температуры

окружающего воздуха, °С габаритные размеры корпуса, мм - диаметр

- толщина

масса, кг

от 0 до 160 (от 0 до 1600)

1,5

от минус 50 до +80

100, 160

60, 70

0,35; 0,65

от 0 до 160 (от 0 до 1600)

1,0 (1,5)

от минус 50 до +80

100; 160

175, 200

1

от минус 0,1 до 0 (от минус 1 до 0)

1,5 (2,5)

от минус 50 до +80

от 40 до 250

от 28 до 70

от 0,1 до 1,5 от минус 0,1 до 0 (от минус 1 до 0)

1,0 (1,5)

от минус 50 до +80

100; 160

175, 200

1 от минус 0,1 до 0,06 (от минус 1 до 0,6)

1,5 (2,5)

от минус50 до +80

от 40 до 250

от 28 до 70

от 0,08 до 1,2

1.7.Мановакуумметры показывающие

Диапазон измерений равен диапазону показаний.

2.Перегрузка к верхним значениям диапазона показаний избыточного давления, не более, %:

- для манометров до 0,25 МПа                             25

- для манометров от 0,25 МПа до 60 МПа                   15

7.Защищенность от воздействия окружающей среды     IP 40 по ГОСТ 14254

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на шкалу прибора способом шелкографии.

Комплектность

Таблица 1

Поверка

осуществляется в соответствии с МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометр образцовый МО-1227, класс точности 0,15 ГОСТ 4205;

- вакуумметр образцовый ВО-1227, класс точности 0,15 ГОСТ 4205;

- пресс от грузопоршневого манометра для создания переменного давления МП-60, давление до 6,0 МПа, класс точности 0,2;

- пресс от грузопоршневого манометра для создания переменного давления МП-600, давление до 60,0 МПа, класс точности 0,2;

- метрологический стенд для поверки, калибровки технических манометров, вакуумметров, мановакуумметров, напоромеров, тягомеров и тягонапоромеров с автоматическим заданием давления «Метран-502-ПКД-10П» (Госреестр №26014-08).

Сведения о методах измерений

изложены в руководстве по эксплуатации.

Нормативные документы

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
