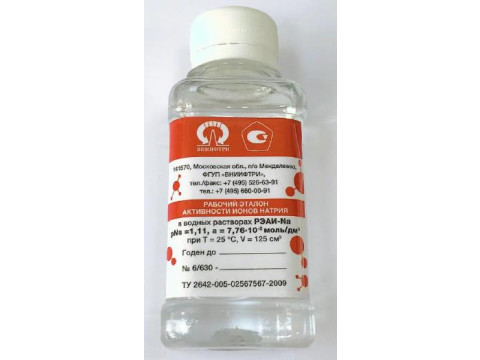

Рабочие эталоны активности ионов натрия в водных растворах РЭАИ- Na
| Номер в ГРСИ РФ: | 43471-21 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ратимир» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43471-21 |
| Наименование | Рабочие эталоны активности ионов натрия в водных растворах |
| Модель | РЭАИ- Na |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 92 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 92 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 43471-21: Описание типа СИ | Скачать | 279.1 КБ | |
| 43471-21: Методика поверки | Скачать | 3.7 MБ |
Описание типа
Назначение
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ратимир» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи информации.
Описание
АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД) типа RTU-325L, устройство синхронизации системного времени (УССВ) типа УССВ-2, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий центр сбора и обработки данных (ЦСОД) ПАО «Дальневосточная Энергетическая Компания». ИВК ПАО «ДЭК» состоит из сервера ИВК ПАО «ДЭК», программного обеспечения (ПО) «АльфаЦЕНТР», устройства синхронизации времени типа УССВ-2. К серверу ИВК ПАО «ДЭК» подключен коммутатор Ethernet. К коммутатору подключено автоматизированное рабочее место персонала (АРМ).
В ИВК АИИС КУЭ предусмотренно выполнение следующих функций:
- автоматический регламентный сбор результатов измерений;
- сбор и хранение данных о состоянии средств измерений («Журналов событий» электросчетчиков) со всех ИИК;
- обработку данных и их архивирование;
- доступ к информации и ее передача в организации - участники оптового рынка электроэнергии (мощности) (ОРЭМ);
- прием измерительной информации от ИВК смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений и передачу всем заинтересованным субъектам ОРЭМ.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин. УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485). Осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.
Один раз в 30 минут, УСПД по запросу ИВК, предоставляет информацию в сервер уровня ИВК. Передача информации происходит по основному каналу связи, организованному на базе глобальной сети Internet.
Результаты измерений передаются с сервера ИВК, установленного в ПАО «ДЭК» в виде электронного документа, сформированного посредством расширяемого языка разметки (Extensible Markup Language - XML) в соответствии со спецификацией 1.0, в АО «АТС». АО «СО ЕЭС».
Один раз в сутки ИВК ПАО «ДЭК» автоматически формирует файл отчета с результатами измерений при помощи ПО «АльфаЦентр», в формате XML для передачи его в АО «СО ЕЭС», в организации - участники оптового рынка и в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) АО «АТС» через IP сеть передачи данных, с доступом в глобальную компьютерную сеть Internet. Передача информации в организации-участники оптового рынка электроэнергии, осуществляется в соответствии с согласованными сторонами регламентами.
Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.
СОЕВ функционирует на всех уровнях АИИС КУЭ. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 3. В состав ИВК и ИВКЭ входят УССВ ИВК и УССВ ИВКЭ, принимающие сигналы точного времени от спутниковых навигационных систем ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Синхронизация времени часов ИВК ПАО «ДЭК» выполняется 6 раз в сутки (каждые 4 часа) в соответствии с метками времени, полученными от УССВ по запросу сервера ИВК, при расхождении времени более чем на ±1 с.
Синхронизация времени УСПД происходит от УССВ, синхронизация происходит каждые 60 минут, коррекция производится при расхождении времени более чем на ±1с.
В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с (программируемый параметр), автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.
Синхронизация времени счетчиков электроэнергии, УСПД и сервера отражаются в журналах событий.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Программное обеспечение
В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ПО «АльфаЦЕНТР» |
|
Номер версии (идентификационный номер) ПО |
не ниже 15.04 |
|
Цифровой идентификатор ПО (MD 5, ac_metrology.dll ) |
3e736b7f380863f44cc8e6f7bd211c54 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Состав ИК АИИС КУЭ, метрологические и технические характеристики АИИС КУЭ приведены в таблицах 2 - 4.
Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ
|
№ ИК |
Наименование ИК |
Состав ИК АИИС КУЭ | ||||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
УСПД |
УССВ ИВКЭ/ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ООО "Ратимир", РУ-6 кВ, яч. 4 |
ТОЛ-НТЗ-10 кл.т 0,5S Ктт = 600/5 Рег. № 51679-12 |
ЗНОЛП-НТЗ-6 кл.т 0,5 Ктн =(6000/^3)/(100/^3) Рег. № 51676-12 |
СЭТ-4ТМ.03М.01 кл.т 0,5 S/1,0 Рег. № 36697-17 |
RTU-325L Рег. № 37288-08 |
УССВ-2 Рег. № 54074-13/ УССВ-2 Рег. № 54074-13 |
|
2 |
ООО "Ратимир", РУ-6 кВ, яч. 13 |
ТОЛ-НТЗ-10 кл.т 0,5S Ктт = 600/5 Рег. № 51679-12 |
ЗНОЛП-НТЗ-6 кл.т 0,5 Ктн =(6000/^3)/(100/^3) Рег. № 51676-12 |
СЭТ-4ТМ.03М.01 кл.т 0,5 S/1,0 Рег. № 36697-17 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
3 |
РП "Узловое", РУ-6 кВ, яч. №6, ввод №1 |
ТПЛ-НТЗ кл.т 0,5S Ктт = 150/5 Рег. № 69608-17 |
НТМИ-6-66 кл.т 0,5 Ктн =6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 кл.т 0,5 S/1,0 Рег. № 36697-17 |
RTU-325L Рег. № 37288-08 |
УССВ-2 Рег. № 54074-13/ УССВ-2 Рег. № 54074-13 |
|
4 |
РП "Узловое", РУ-6 кВ, яч. №11, ввод №2 |
ТПЛ-НТЗ кл.т 0,5S Ктт = 150/5 Рег. № 69608-17 |
НТМИ-6-66 кл.т 0,5 Ктн =6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 кл.т 0,5 S/1,0 Рег. № 36697-17 |
Примечания:
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
2 Допускается замена УСПД, УССВ на аналогичные утвержденных типов.
3 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая
часть.
Таблица 3 - Метрологические характеристики
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
|
1 |
2 |
3 |
4 |
|
1 - 4 |
Активная Реактивная |
1,2 2,5 |
5,1 3,9 |
|
Пределы допускаемой погрешности СОЕВ, с |
±5 | ||
|
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие P = 0,95. 3 Погрешность в рабочих условиях указана для тока 1(2)% 1ном cosф = 0,5инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 10 до плюс 30°С. | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 температура окружающей среды °C: - для счетчиков активной энергии: ГОСТ 31819.22-2012 - для счетчиков реактивной энергии: ГОСТ 31819.23-2012 |
от 99 до 101 от 100 до 120 0,8 от +21 до +25 от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности диапазон рабочих температур окружающего воздуха, °C: - для ТТ, ТН - для счетчиков - для УСПД - для УССВ-2 |
от 90 до 110 от 1(2) до 120 от 0,5 инд до 0,8 емк от -10 до +55 от -40 до +60 от -10 до +55 от -10 до +55 |
|
Надежность применяемых в АИИС КУЭ компонентов: счетчики электрической энергии СЭТ-4ТМ.03М: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСПД: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более |
220000 72 100000 24 0,99 1 |
Продолжение таблицы 4
|
1 |
2 |
|
Глубина хранения информации счетчики электрической энергии: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее |
45 |
|
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
|
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;
- в журналах событий счетчиков и УСПД фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени.
Защищенность применяемых компонентов:
- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароль на УСПД;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.
Возможность коррекции шкалы времени в:
- счетчиках электроэнергии (функция автоматизирована);
- УСПД (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована);
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОЛ-НТЗ-10 |
6 шт. |
|
Трансформатор тока |
ТПЛ-НТЗ |
4 шт. |
|
Трансформатор напряжения |
ЗНОЛП-НТЗ-6 |
6 шт. |
|
Трансформатор напряжения |
НТМИ-6-66 |
1 шт. |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.01 |
4 шт. |
|
Устройство сбора и передачи данных |
RTU-325L |
1 шт. |
|
Устройство синхронизации системного времени |
УССВ-2 |
2 шт. |
|
Методика поверки |
МП-312235-158-2021 |
1 экз. |
|
Формуляр |
ТДВ.411711.043.Изм.1 ФО |
1 экз. |
Сведения о методах измерений
приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ратимир».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
