Пробники активные TAP1500, TAP2500, TAP3500
| Номер в ГРСИ РФ: | 43481-09 |
|---|---|
| Производитель / заявитель: | Компания "Tektronix, Inc.", США |
Спецраздел. Для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами и применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43481-09 |
| Действует | по 25.11.2024 |
| Наименование | Пробники активные |
| Модель | TAP1500, TAP2500, TAP3500 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 58a32ca6-effd-7a2a-3dde-1e27c45e86e5 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.01 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38685, 38685В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д2 от 24.12.09 п.59 |
Производитель / Заявитель
Компания "Tektronix, Inc.", США
США
P.O. Box 500 Beaverton, Oregon 97077-0001, USA тел. 503 627-7111
Поверка
| Методика поверки / информация о поверке | МП "Воентест" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43481-09: Описание типа
2019-43481-09.pdf
|
Скачать | 97.6 КБ | |
|
43481-09: Методика поверки
2022-mp43481-09.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Пробники активные ТАР1500, ТАР2500, ТАР3500 предназначены для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами.
Описание
Принцип действия основан на согласовании отличающихся друг от друга электрических сопротивлений источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями от объекта измерений к входу осциллографа.
Пробники активные ТАР1500, ТАР2500, ТАР3500 выполнены в виде кабеля с измерительной головкой и блоком компенсации, их внешний вид показан на фотографиях 1 и 2.

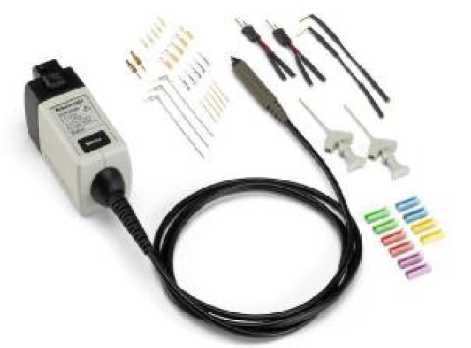

фотография 2 - пробники ТАР2500, ТАР3500

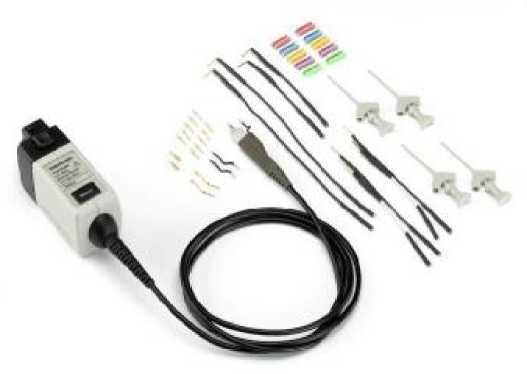

фотография 1 - пробники ТАР 1500 с аксессуарами
с аксессуарами
Блок компенсации имеет двухсторонний интерфейс TekVPI, который обеспечивает подключение пробников к осциллографам Tektronix серий DPO/MSO4000, DPO/MSO7000 и других. Windows-интерфейс осциллографов имеет контекстное меню, дающее полную информацию о модели пробника и режиме работы. На блоке компенсации имеются светодиодные индикаторы, дающие цветовую информацию о режиме работы.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1 и 2.
В таблице 1 даны гарантированные характеристики, в таблице 2 - характеристики, для которых в спецификациях изготовителя приводятся типовые справочные значения.
Таблица 1. Гарантированные характеристики
|
ХАРАКТЕРИСТИКА |
МОДЕЛЬ | ||
|
ТАР1500 |
ТАР2500 |
ТАР3500 | |
|
коэффициент деления |
10:1 | ||
|
пределы допускаемой погрешности коэффициента деления на постоянном токе |
± 2 % | ||
|
время нарастания переходной характеристики, не более |
таблица 2 |
140 пс |
130 пс |
|
рабочие условия эксплуатации | |||
|
температура окружающей среды |
от 0 до 50 °С | ||
|
относительная влажность воздуха при температуре до 30 °C, не более |
95 % | ||
|
габаритные размеры (длина х ширина х высота), мм, не более | |||
|
блок компенсации |
107 х 41 х 26 | ||
|
измерительная головка |
20 х 4 х 8 | ||
|
длина кабеля, не менее |
1,3 м | ||
|
масса с аксессуарами в футляре, не более |
1,55 кг | ||
Таблица 2. Характеристики с типовыми справочными значениями
|
ХАРАКТЕРИСТИКА |
МОДЕЛЬ | ||
|
ТАР1500 |
ТАР2500 |
ТАР3500 | |
|
полоса пропускания |
1,5 ГГц |
2,5 ГГц |
3,5 ГГц |
|
время нарастания переходной характеристики, не более |
267 пс |
таблица 1 | |
|
входное сопротивление |
1 МОм |
40 кОм | |
|
входная емкость, пФ, не более |
1 пФ |
0,8 пФ | |
|
рабочий диапазон входного напряжения |
± 8 В |
± 4 В | |
|
максимально допустимые значения входного напряжения |
± 15 В |
± 30 В | |
|
задержка сигнала |
(5,3 ± 0,2) нс | ||
Знак утверждения типа
Знак утверждения типа наносится на блок компенсации в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
наименование и обозначение |
кол-во |
|
пробник активный ТАР1500/ТАР2500/ТАР3500 |
1 шт. по заказу |
|
комплект аксессуаров |
1 шт. |
|
футляр для переноски |
1 шт. |
|
руководство по эксплуатации 077-0285-00 (ТАР 1500), 077-0290-00 (ТАР2500/ТАР3500) |
1 шт. |
|
методика поверки |
1 шт. |
Поверка
осуществляется по документу МП 43481-09 «Пробники активные ТАР1500, ТАР2500, ТАР3500 компании «Tektronix, Inc.», США. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» 15.12.2009 г.
Средства поверки:
- осциллограф цифровой DPO4104 (4 канала, полоса пропускания от 0 до 1 ГГц, пределы допускаемой относительной погрешности измерений постоянного напряжения 100 мВ: ± 3 %);
- осциллограф стробоскопический DSA8200 с модулями 80Е04 и 80Е0Х (полоса пропускания
от 0 до 20 ГГц, длительность фронта перепада напряжения не более 30 пс, амплитуда перепада напряжения не менее 250 мВ);
- мультиметр цифровой с системой сбора данных 2700 (пределы допускаемой относительной погрешности измерений электрического сопротивления 50 Ом: ± 0,02 %);
- калибратор универсальный 9100 (пределы допускаемой относительной погрешности установки напряжения 1 В: ± 0,01 %).
Сведения о методах измерений
Методы измерений изложены в руководствах по эксплуатации 077-0285-00, 077-0290-00.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
