Трансформаторы напряжения VDGW2, VGX1
| Номер в ГРСИ РФ: | 43486-09 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Toko Electric Corporation", Япония |
|
43486-09: Описание типа
2017-43486-09.pdf
|
Скачать | 83.5 КБ |
Для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 145 кВ и 300 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ и встраивания в ячейку КРУЭ. Область применения трансформаторов: коммерческий учет электрической энергии, системы электрической защиты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43486-09 |
| Действует | по 06.04.2020 |
| Наименование | Трансформаторы напряжения |
| Модель | VDGW2, VGX1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9d9d612e-bde1-8371-1cf0-ea981da97b15 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Япония |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38690 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д2 от 24.12.09 п.64 |
Производитель / Заявитель
Фирма "Toko Electric Corporation", ЯПОНИЯ
Япония
7-1, Yraku-Cho 1-Chome, Chiyoda- Ku, Tokyo 100-0006, Japan
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 148 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43486-09: Описание типа
2017-43486-09.pdf
|
Скачать | 83.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения VDGW2, VGX1 (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 и 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Описание
Трансформаторы напряжения VDGW2, VGX1 представляют собой трансформаторы напряжения индуктивного типа. Первичная и вторичные обмотки расположены в баке из алюминиевого сплава, заполненном электротехническим газом (элегазом). В качестве изолирующей среды во внутренних полостях трансформаторов между слоями обмоток служит элегаз и полимерная пленка. На боковой части корпуса трансформатора находится коробка выводов вторичных обмоток. Крышка коробки выводов вторичных обмоток пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на боковой части корпуса трансформатора.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Трансформаторы напряжения VDGW2 помимо основного исполнения имеют исполнение VDGW2-CT, отличающееся наибольшим рабочим напряжением, номинальной мощностью вторичных обмоток и классами точности.

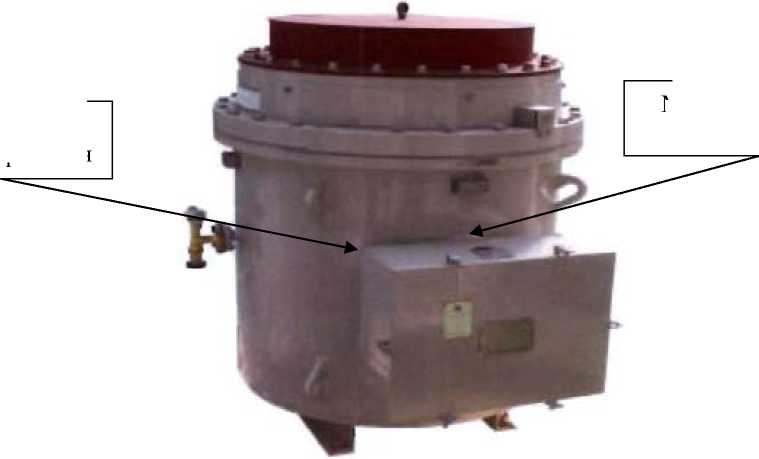

Внешний вид трансформаторов, места пломбирования представлены на рисунке 1.
и нанесения знака поверки
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения VDGW2, VGX1 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | ||
|
VGX1 |
VDGW2 |
VDGW2-CT | |
|
Наибольшее рабочее напряжение, кВ |
300 |
145 |
126 |
|
Выдерживаемое напряжение грозового импульса, В |
1050 |
650 |
650 |
|
Номинальное напряжение, В: - первичной обмотки - вторичной обмотки |
220000/^3 100/\3; 100/\3; 100 |
110000/^3 100/\3; 100/\3; 100 |
110000/03 100/\3; 100 |
|
Номинальная мощность основных (дополнительных) вторичных обмоток при коэффициенте мощности cos ф=0,8, В^ А |
от 10 до 500 |
от 10 до 500 |
300 (500) |
|
Классы точности основных вторичных обмоток для измерений |
0,1; 0,2; 0,5; 1,0; 3,0 |
0,1; 0,2; 0,5; 1,0; 3,0 |
0,5 |
|
Классы точности дополнительных вторичных обмоток для защиты |
3P; 6P |
3P; 6P |
3P |
|
Номинальная частота переменного тока, Гц |
50 | ||
|
Номинальное давление заполненного газа SF6 (при 20 °С), МПа |
0,4 | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
640 800 1000 |
860 1220 950 | |
|
Масса, кг, не более |
9000 |
1800 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
В комплект поставки входят:
- трансформатор напряжения VDGW2 (VGX1) 1 шт.
- паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основное средство поверки:
- трансформатор напряжения измерительный эталонный NVOS 330mo (регистрационный номер в Федеральном информационном фонде 32397-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Сведения о методах измерений
приведены в документе «Трансформаторы напряжения VDGW2, VGX1. Паспорт».
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация фирмы-изготовителя
