Пробники дифференциальные широкополосные P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA
| Номер в ГРСИ РФ: | 43533-09 |
|---|---|
| Производитель / заявитель: | Компания "Tektronix, Inc.", США |
Спецраздел. Для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами и применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа, выделения противофазных сигналов и подавления синфазных сигналов при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43533-09 |
| Действует | по 06.02.2020 |
| Наименование | Пробники дифференциальные широкополосные |
| Модель | P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4221f04b-80d4-e929-0e6a-7343bd628049 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 35.01 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38793, 38793В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д2 от 24.12.09 п.110 |
Производитель / Заявитель
Компания "Tektronix, Inc.", США
США
P.O. Box 500 Beaverton, Oregon 97077-0001, USA тел. 503 627-7111
Поверка
| Методика поверки / информация о поверке | МП "Воентест" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
43533-09: Описание типа
2015-43533-09.pdf
|
Скачать | 187.4 КБ | |
|
43533-09: Методика поверки
2022-mp43533-09.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Пробники дифференциальные широкополосные P7340A, Р7360А, Р7380А, P7313, P7350SMA, P7380SMA, P7313SMA предназначены для измерений амплитудных и временных параметров электрических сигналов совместно с осциллографами и анализаторами спектра.
Описание
Принцип действия основан на согласовании отличающихся друг от друга электрических сопротивлений источника сигнала и осциллографа (анализатора спектра), что обеспечивает передачу сигналов с минимальными искажениями, а также на технике выделения дифференциального сигнала при подавлении синфазного сигнала.

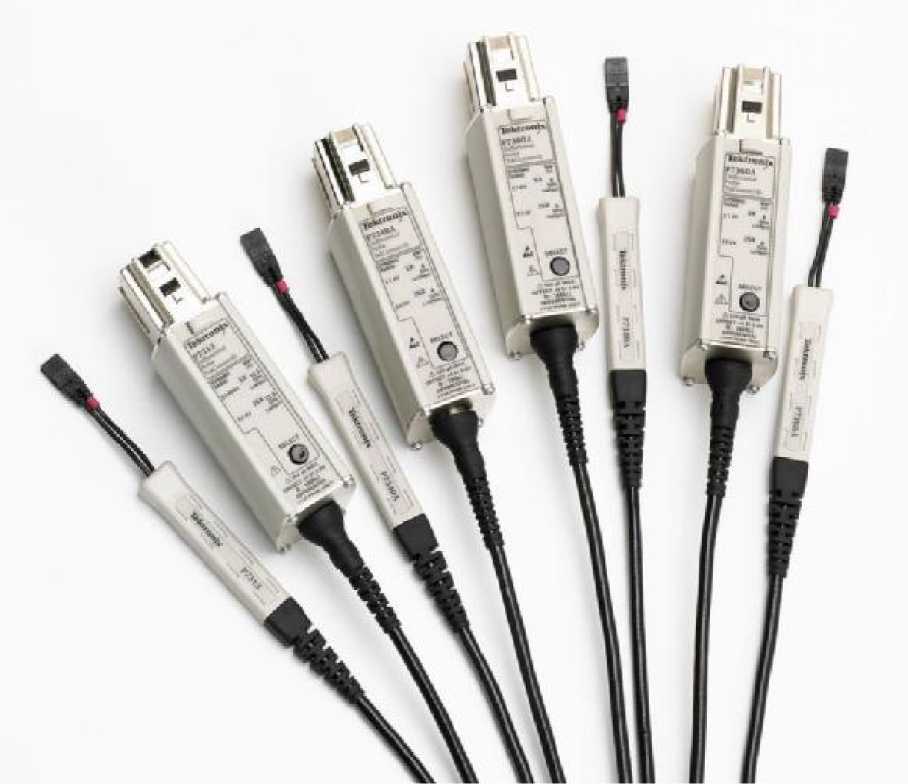

Пробники дифференциальные широкополосные P7340A, Р7360А, Р7380А, Р7313, P7350SMA, P7380SMA, P7313SMA выполнены в виде кабеля с измерительной головкой (кроме моделей P7380SMA, P7313SMA) и блока компенсации, их внешний вид показан на фотографиях 1 - 3.
фотография 2 - пробники P7350SMA
Блок компенсации имеет интерфейс TekVPI, который обеспечивает подключение пробников к осциллографам Tektronix серий TDS6000B/C, TDS7000B, DPO/DSA/MSO70000, к осциллографам стробоскопическим Tektronix серии DSA/CSA8200 при использовании адаптера 80А03, к анализаторам спектра реального времени Tektronix серий RSA при использовании адаптера RTPA2A, и к другим приборам. Windows-интерфейс осциллографов имеет контекстное меню, дающее полную информацию о модели пробника и режиме работы. На блоке компенсации имеются светодиодные индикаторы, дающие цветовую информацию о режиме работы.
Модель P7350SMA имеет разъемы SMA на измерительной головке, в моделях P7380SMA и P7313SMA разъемы SMA расположены на блоке компенсации.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1 и 2.
В таблице 1 даны гарантированные характеристики, в таблице 2 - характеристики, для которых в спецификациях изготовителя приводятся типовые справочные значения.
Таблица 1. Гарантированные характеристики
|
время нарастания переходной характеристики, не более |
P7340A |
100 пс |
|
P7360A |
80 пс | |
|
P7380A P7313 P7350SMA |
55 пс 40 пс 100 пс | |
|
P7380SMA |
55 пс | |
|
P7313SMA |
40 пс | |
|
рабочий диапазон входного дифференциального напряжения |
P7340A P7360A Р7380А |
± 1; ± 2,5 В |
|
Р7313 |
± 0,625; ± 2 В | |
|
P7350SMA |
± 2,5 В | |
|
P7380SMA |
± 0,625; ± 3 В | |
|
P7313SMA |
± 0,8; ± 3,6 В | |
|
коэффициент деления |
P7340A P7360A P7380A P7313 |
5:1; 25:1 |
|
P7350SMA |
6,25:1 | |
|
P7380SMA |
2,5:1; 12,5:1 | |
|
P7313SMA | ||
|
пределы допускаемой относительной погрешности коэффициента деления входного дифференциального напряжения на постоянном токе |
± 2 % | |
|
габаритные размеры (длина х ширина х высота), мм, не более | ||
|
блок компенсации |
P7340A P7360A P7380A P7313 |
107 х 41 х 26 |
|
P7350SMA |
92 х 44 х 32 | |
|
P7380SMA P7313SMA |
130 х 48 х 32 | |
|
измерительная головка |
Р7340А Р7360А Р7380А P7313 |
107 х 41 х 26 92 х 44 х 32 |
|
P7350SMA | ||
|
длина кабеля (кроме моделей P7380SMA, P7313SMA), не менее |
1,2 м | |
|
масса с аксессуарами в футляре, не более |
1,4 кг | |
|
рабочие условия эксплуатации температура окружающей среды относительная влажность воздуха при температуре до 40 °C, не более |
от 0 до 40 °C 90 % | |
Таблица 2. Характеристики с типовыми справочными значениями
|
полоса пропускания |
Р7340А Р7360А Р7380А Р7313 P7350SMA P7380SMA P7313SMA |
от 0 до 4 ГГц от 0 до 6 ГГц от 0 до 8 ГГц от 0 до 13 ГГц от 0 до 5 ГГц от 0 до 8 ГГц от 0 до 13 ГГц |
|
дифференциальное входное сопротивление |
Р7340А Р7360А Р7380А Р7313 P7350SMA P7380SMA P7313SMA |
100 кОм 100 Ом |
|
синфазное входное сопротивление |
Р7340А Р7360А Р7380А Р7313 P7350SMA P7380SMA P7313SMA |
50 кОм 50 Ом |
|
максимально допустимые значения входного напряжения |
Р7340А Р7360А Р7380А Р7313 P7350SMA P7380SMA P7313SMA |
± 15 В ± 5 В |
Знак утверждения типа
Знак утверждения типа наносится на блок компенсации в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
наименование и обозначение |
кол-во |
|
пробник дифференциальный широкополосный P7340A/P7360A/P7380AZ P7313/P7350SMA/P7380SMA/P7313 SMA |
1 шт. по заказу |
|
комплект аксессуаров |
1 шт. |
|
футляр для переноски |
1 шт. |
|
руководство по эксплуатации |
1 шт. |
|
методика поверки |
1 шт. |
Поверка
осуществляется по документу МП 43533-09 «Пробники дифференциальные широкополосные P7340A, P7360A, Р7380А, P7313, P7350SMA, P7380SMA, P7313SMA компании «Tektronix, Inc.», США. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» 15.12.2009 г.
Средства поверки:
- осциллограф цифровой DPO72004B (4 канала, полоса пропускания от 0 до 20 ГГц, пределы допускаемой относительной погрешности измерений постоянного напряжения от 0,6 до 4 В:
± 1,5 %);
- генератор испытательных импульсов 4005 (длительность фронта импульсов не более 11 пс
при длительности импульсов 16 нс и частоте повторения импульсов от 0,1 Гц до 1 МГц);
- калибратор универсальный Fluke 9100 (пределы допускаемой относительной погрешности
установки напряжения от 0,5 до 10 В: ± 0,015 %)
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
