Устройства многофункциональные измерения, регистрации, управления и автоматики БРКУ2.0
| Номер в ГРСИ РФ: | 43555-10 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "Энергосоюз", г.С.-Петербург |
Для измерения, многоканального осциллографирования и регистрации стационарных и переходных процессов в электрических цепях, регистрации срабатываний устройств релейной защиты и автоматики, обеспечения функций автоматики и управления энергетическим оборудованием в соответствии с заданными алгоритмами. Применяется в нормальных и аварийных режимах энергообъектов, на стадиях наладки и пуска электрических силовых агрегатов и устройств автоматики и регулирования, в релейных щитах и пультах управления электрических станций и подстанций, на испытательных стендах, при исследованиях работы электрических сетей энергосистем и промышленных предприятий, при сертификации электрической энергии. Область применения - электрические станции и подстанции электроэнергетических систем, промышленные предприятия, энергопотребляющие комплексы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43555-10 |
| Действует | по 07.02.2030 |
| Наименование | Устройства многофункциональные измерения, регистрации, управления и автоматики |
| Модель | БРКУ2.0 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9412c97e-456d-a929-d5e6-45b970767bbb |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 22261-94 и ТУ 4222-009-48965563-2009 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38866 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.12 |
Производитель / Заявитель
Закрытое акционерное общество "Научно-производственная фирма "ЭНЕРГОСОЮЗ" (ЗАО "НПФ "ЭНЕРГОСОЮЗ"), г. Санкт-Петербург
Россия
194354, ул.Есенина, 5Б, тел/факс: (812) 591-62-45, 320-00-99, E-mail: esu@omline.ru, mail@energosoyuz.spb.ru
Поверка
| Методика поверки / информация о поверке | БРКУ 2.0.001 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
43555-10: Описание типа
2024-43555-10.pdf
|
Скачать | 513.2 КБ | |
|
43555-10: Методика поверки
2021-mp43555-10.pdf
|
Скачать | 72.9 КБ |
Описание типа
Назначение
Устройства многофункциональные измерения, регистрации, управления и автоматики БРКУ 2.0 (далее - БРКУ) предназначены для измерения, многоканального осциллографирования и регистрации стационарных и переходных процессов в электрических цепях, регистрации срабатываний устройств релейной защиты и автоматики, обеспечения функций автоматики и управления энергетическим оборудованием в соответствии с заданными алгоритмами.
Описание
Принцип действия БРКУ основан на преобразовании аналоговых входных сигналов тока и напряжения в цифровой код.
БРКУ представляет собой контроллер, который производит ввод, обработку и промежуточное хранение данных о режимах энергосети, получаемых от различных измерительных преобразователей энергетических параметров, от преобразователей расхода воды, газа, термопреобразователей и в том числе от счетчиков электроэнергии и преобразователей, имеющих телеметрический выход. Кроме того, БРКУ осуществляет функции управления по каналам вывода дискретных сигналов.
Конструктивно БРКУ представляет собой герметичный навесной прямоугольный металлический шкаф с открывающейся дверью. Внутри шкафа располагаются : кассета на 6 слотов с установленными в ней субблоками, источники питания +5В и +24В, а также кроссплаты с колодками для подключения жил кабелей входных аналоговых и дискретных сигналов. При необходимости БРКУ может размещаться в стоечном (напольном) варианте вместе с другим оборудованием и компонентами.
БРКУ выпускаются в различных модификациях, отличающихся числом входных сигналов, габаритными размерами и типом кабеля связи с ПК
Защита от несанкционированного доступа осуществляется на аппаратном и программном уровнях.
БРКУ применяется в нормальных и аварийных режимах энергообъектов, на стадиях наладки и пуска электрических силовых агрегатов и устройств автоматики и регулирования, в релейных щитах и пультах управления электрических станций и подстанций, на испытательных стендах, при исследованиях работы электрических сетей энергосистем и промышленных предприятий, при сертификации электрической энергии.
Областью применения БРКУ являются электрические станции и подстанции электроэнергетических систем, промышленные предприятия, энергопотребляющие комплексы.

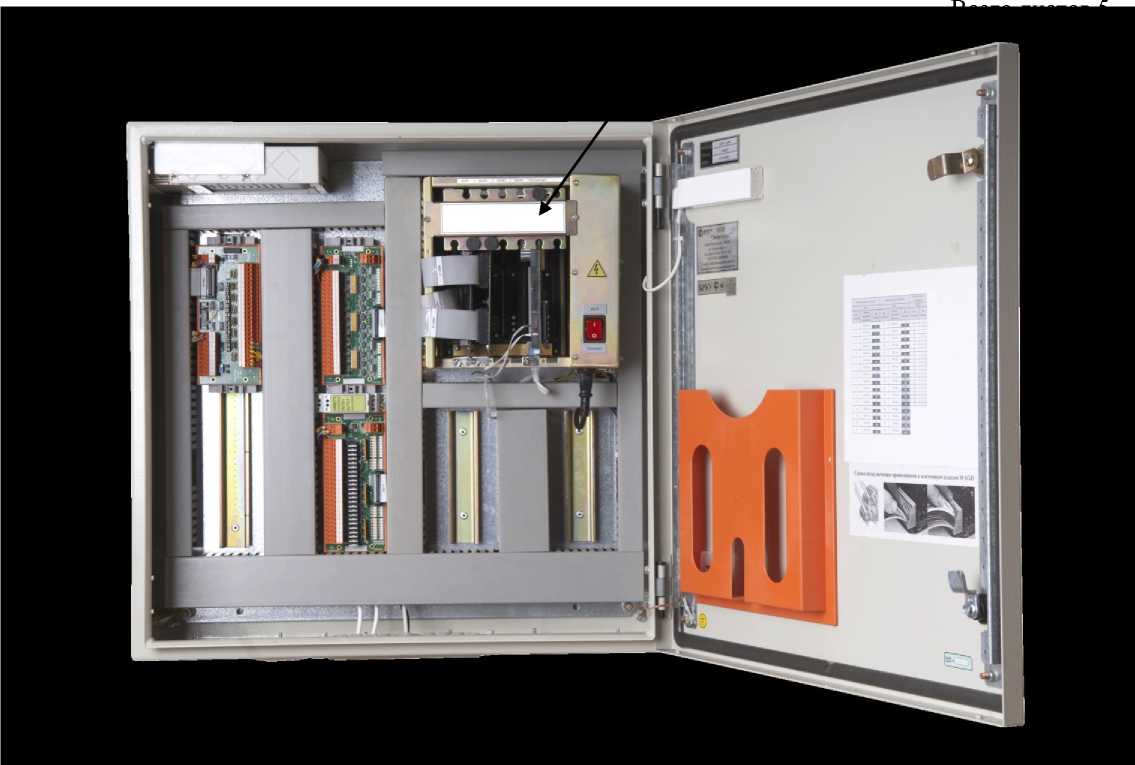

Внешний вид устройств БРКУ и место пломбирования после поверки изображены на рисунке 1
Рисунок 1
Программное обеспечение
Программное обеспечение БРКУ содержит как технические, так и программные средства. В состав программных средств БРКУ входит базовый комплект программ, с основной программой «НЕВА», которая включает в себя следующие программы: «Конфигуратор» и «QweRus».
Программное обеспечение, установленное на контроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка программного обеспечения БРКУ производится изготовителем и поставляется на компакт-диске.
Программа «НЕВА» является основной программой, предназначенной для обеспечения связи с БРКУ и вызова основных подсистем.
Программа «Конфигуратор» предназначена для настройки параметров работы БРКУ и базового программного обеспечения «НЕВА».
Программа «QweRus» предназначена для подключения к БРКУ в режиме терминального доступа по протоколу telnet.
Идентификационные данные встроенного программного обеспечения представлены в таблицах 1 - 3.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «НЕВА» |
NevaService.exe |
|
Номер версии (идентификационный номер) ПО Программа «НЕВА» |
v не ниже 5.3 |
|
Цифровой идентификатор ПО Программа «НЕВА» |
44228126DB0CE4892F719A3A2F3F4EC2 |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «Конфигуратор» |
Conf32.exe |
|
Номер версии (идентификационный номер) ПО Программа «Конфигуратор» |
v не ниже 4.0 |
|
Цифровой идентификатор ПО Программа «Конфигуратор» |
4452A4ED352D0020FB83E6F3E65FE52D |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «QweRus» |
QweRus.exe |
|
Номер версии (идентификационный номер) ПО Программа «QweRus» |
v не ниже 2.51 |
|
Цифровой идентификатор ПО Программа «QweRus» |
BF9A8CACEEB4E6B05F0DF73E94994493 |
Уровень защиты программного обеспечения устройств от непреднамеренных и преднамеренных изменений соответствует уровню «среднему» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Технические характеристики
Основные метрологические и технические характеристики устройства многофункционального измерения, регистрации, управления и автоматики БРКУ 2.0 представлены в таблице 4.
Таблица 4
|
Наименование |
Значение |
|
Количество аналоговых входных сигналов, не более |
128 |
|
Номинальные значения измеряемых сигналов (в зависимости от исполнения) нормированных: - постоянного и переменного тока, мА - постоянного напряжения, В |
5; 20 10 |
|
Номинальные значения измеряемых сигналов (в зависимости от исполнения) измеряемой сети: - переменного тока, А - переменного напряжения, В |
1; 5 100;400 |
|
Количество дискретных входных сигналов, не более |
288 |
|
Количество выходных дискретных сигналов, не более |
96 |
|
Частота сканирования: - аналоговых сигналов, кГц, не более - дискретных сигналов, кГц, не более |
20 1,0 |
|
Пределы допускаемой приведенной погрешности измерений нормированных аналоговых сигналов, %: - для нормированных сигналов напряжения постоянного тока; - для нормированных сигналов постоянного и переменного тока; - для расчетного действующего значения нормированного аналогового сигнала переменного тока или напряжения |
± 0,05 ± 0,15 ±0,2 |
|
Пределы допускаемой приведенной погрешности измерительного канала переменного тока или напряжения измеряемой сети, % |
± 0,35 |
|
Пределы допускаемой основной абсолютной погрешности хода внутренних часов БРКУ, с/сутки |
± 2 |
|
Пределы допускаемой абсолютной погрешности при измерении интервалов и длительности импульсов, мс |
± 1 |
|
Питание от сети переменного тока частотой (50 ±1) Гц, В Питание от сети постоянного тока, В |
220 (± 44) 220 (+22 - 44) ,пульсации менее 10% |
|
Потребляемая мощность навесного варианта, В-А, не более Потребляемая мощность напольного варианта, В-А, не более |
60 120 |
|
Масса - в навесном варианте, кг, не более - в напольном, кг, не более |
60 200 |
|
Габаритные размеры - в навесном варианте, мм, не менее - в напольном, мм, не более |
600x250x600 800x600x2000 |
|
Средняя наработка на отказ сменного элемента, ч |
100000 |
|
Средний срок службы, лет |
20 |
|
Защита информации |
Пароль доступа и аппаратная блокировка |
Условия применения:
- температура окружающего воздуха - от минус 10 до 55°C;
- относительная влажность до 90 % при температуре 30 °С.
Знак утверждения типа
наносится на шильдик устройства, расположенный на дверце БРКУ 2.0 методом фотолитографии, на титульные листы эксплуатационной документации - с помощью графических устройств вывода компьютера.
Комплектность
Комплект поставки в соответствии с таблицей 5.
Таблица 5
|
№ |
Наименование |
Количество, шт. |
Приме чание |
|
1. |
БРКУ 2.0, ТУ 4222-010-48965563-09 | ||
|
2. |
Формуляр БРКУ 2.0.001 ФО |
1 | |
|
3. |
Инструкция по монтажу и наладке БРКУ 2.0.001 ИМ |
1 | |
|
4. |
Руководство по эксплуатации БРКУ 2.0.001 РЭ |
1 | |
|
5. |
Методика поверки БРКУ 2.0.001 МП |
1 | |
|
6. |
Диск с дистрибутивом программного обеспечения и комплектом эксплуатационных документов |
1 комплект | |
|
7. |
Упаковочная тара |
1 |
Сведения о методах измерений
изложены в Руководстве по эксплуатации БРКУ 2.0.001 РЭ «Устройство многофункциональное измерения, регистрации, управления и автоматики БРКУ 2.0».
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ-4222-009-48965563-2009. Устройство многофункциональное измерения,
регистрации, управления и автоматики БРКУ 2.0.
