Измерители частоты универсальные ССД ФМД-422
| Номер в ГРСИ РФ: | 43556-10 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "Ракурс", г.С.-Петербург |
|
43556-10: Описание типа
2015-43556-10.pdf
|
Скачать | 104.5 КБ |
Для измерения частоты следования импульсов и передачи полученной информации в вычислительное устройство (ПЭВМ). Применяются как отдельные устройства, так и в составе автоматизированных систем управления. Область применения: объекты энергетики. Допускают эксплуатацию только в металлическом электротехническом шкафу с заземлением в соответствии с ГОСТ 12.2.007.0-75.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43556-10 |
| Действует | по 18.05.2020 |
| Наименование | Измерители частоты универсальные |
| Модель | ССД ФМД-422 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 34762d26-3139-61b5-f68c-f07ce8952d11 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4252-006-27462912-08 |
| Класс СИ | 33.03 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38827 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.13 |
Производитель / Заявитель
ООО "НПФ "Ракурс", РОССИЯ, г.С.-Петербург
Россия
198095, Химический пер., 1, тел. (812) 252-32-44, факс (812) 252-59-70, E-mail: info@rakurs.com
Поверка
| Методика поверки / информация о поверке | МП Тест-Санкт-Петербург |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 82 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43556-10: Описание типа
2015-43556-10.pdf
|
Скачать | 104.5 КБ |
Описание типа
Назначение
Измерители частоты универсальные ССД ФМД-422 (далее - измерители частоты) предназначены для измерения частоты следования импульсов и передачи полученной информации в вычислительное устройство верхнего уровня (ВУВУ), в качестве которого используется ПЭВМ.
Описание
Принцип действия измерителей частоты основан на измерении временного интервала между импульсами. Измерения производятся одновременно и независимо по трём входам. Для отображения значений измеряемых частот используется ПЭВМ.
Измерители частоты являются комбинированными измерителями с гальванической развязкой и состоят из микро-ЭВМ, входного и выходного интерфейсов, 8-и управляемых микроЭВМ релейных выходов и вторичного источника питания.
Измерители частоты выпускаются в двух модификациях:
- ССД ФМД-422-220V с питанием от сети переменного тока 220 В промышленной частоты или от сети постоянного тока 220 В;
- ССД ФМД-422-24УПС с питанием от сети постоянного тока 24 В.
Измерители частоты применяются как отдельные устройства, так и в составе автоматизированных систем управления различными объектами энергетики.
Конструктивно измерители частоты размещаются в корпусе, предназначенном для крепления на DIN-рейку. В верхней части корпуса предусмотрено 48 винтовых клемм, объединённых в 12 групп для подключения внешних цепей. На лицевой панели корпуса размещены светодиоды, индицирующие включённое состояние устройства, состояние релейных выходов и отображающие информацию, передаваемую на ПЭВМ.
В состав измерителя частоты входят 3 канала измерения частоты, каждый канал имеет 2 входа: вход низкого напряжения и вход высокого напряжения.
Измерители частоты допускают эксплуатацию только в металлическом электротехническом шкафу с заземлением в соответствии с ГОСТ 12.2.007.0-75.

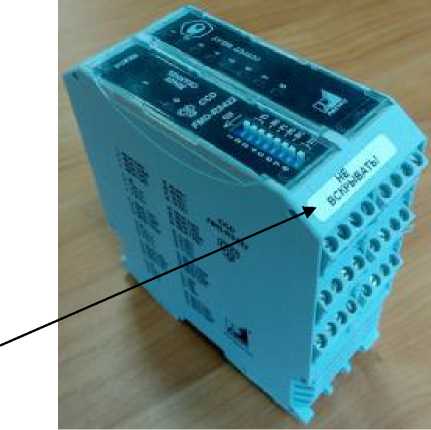

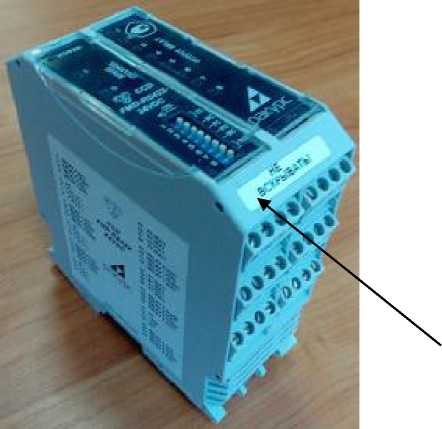

Внешний вид измерителей частоты ССД ФМД-422 показан на рисунке 1.
наклейка
-пломба
Модификация
ССД ФМД-422-24УПС
Рисунок 1
Модификация
ССД ФМД-422-220V
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) измерителей частоты универсальных ССД ФМД-422 приведены в таблице 1.
Таблица 1 Модификация ССД ФМД-422-220V
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMD-RS422_29_03_2012.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 03/29/12 11:09:56 |
|
Цифровой идентификатор ПО |
- |
Защита встроенного ПО и результатов измерений осуществляется за счёт обеспечения невозможности подключения к разъёму микроэвм, расположенному внутри модуля, без вскрытия корпуса. В протоколе связи между ССД ФМД-422 и ВУВУ изменение встроенного ПО модуля не предусмотрено.
Механическая защита встроенного ПО и результатов измерений осуществляется с помощью специальных наклеек-пломб с надписью "Не вскрывать!", устанавливаемых на верхней части корпуса.
Встроенное ПО не влияет на метрологические характеристики измерителей частоты (метрологические характеристики нормированы с учетом встроенного ПО).
Сервисное ПО CCD TOOL (версия 1.0.59) , поставляемое вместе с измерителями частоты, обеспечивает визуализацию результатов измерений на мониторе ПЭВМ, используемого как ВУВУ.
Уровень защиты по Р 50.2.077-2014 - "высокий".
Технические характеристики
Таблица 2
|
Наименование параметра |
Значение |
|
Количество входных каналов |
3 |
|
Диапазон измерения частоты входных сигналов, Гц |
0,04 - 20000 |
|
Форма импульсов входных сигналов |
прямоугольная, треугольная, синусоидальная |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % - в диапазоне от 0,04 до 2000 Гц вкл. - в диапазоне свыше 2000 до 20000 Гц вкл. |
±0,01 ±0,025 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры в диапазоне рабочих температур, %/°С - в диапазоне от 0,04 до 2000 Гц вкл. - в диапазоне свыше 2000 до 20000 Гц вкл. |
±0,00033 ±0,00083 |
|
Входное сопротивление, Ом, не менее - по входу низкого напряжения - по входу высокого напряжения |
430 1200 |
|
Границы зоны амплитудной нечувствительности, В, не более - по входу низкого напряжения - по входу высокого напряжения |
от 1 до 3 от 2 до 4 |
|
Напряжение питания, В ССД ФМД-422-220V: - от сети переменного тока частотой 43 - 53 Гц - от сети постоянного тока ССД ФМД-422-24УЛС: от источника постоянного тока |
от 140 до 265 от 165 до 376 от 21,6 до 26,4 |
|
Потребляемая мощность, В А (Вт), не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре 25 °С), %, не более - атмосферное давление, кПа |
от 0 до 40 90 от 84 до 106,7 |
|
Габаритные размеры, ВхГхШ, мм, не более |
105x115x46 |
|
Масса, г, не более |
350 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевую панель измерителей частоты методом тампопечати, а также на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- измеритель частоты универсальный ССД ФМД-422 -1шт.
- паспорт - 1 шт.
- руководство по эксплуатации - 1 экз.*
- методика поверки ССД ФМД-422 - 1 экз.*
- сервисная программа CCD TOOL (версия 1.0.59) - 1 шт.*
- кабель поверочный интерфейсный (РАКУРС.КБ2.01.40.00) - I шт.
Примечания: * - может поставляться на диске.
- при поставке партии изделий допускается прилагать один диск и один кабель поверочный интерфейсный на каждые десять изделий, отправляемых в один адрес, если иное количество не оговорено при заказе.
Поверка
осуществляется по документу МП 43556-10 "Измерители частоты универсальные ССД ФМД-422. Методика поверки", утвержденному ГЦИ СИ "Тест-С.-Петербург" в декабре 2009 г.
Перечень основных средств поверки:
- генератор сигналов произвольной формы 33220А, 1 мкГц - 20 МГц, погрешность ± 20-10-6;
- осциллограф цифровой TDS3032B, 0,001 - 10 В/дел., погрешность ± 2 %.
Сведения о методах измерений
приведены в документе " Измерители частоты универсальные ССД ФМД-422. Руководство по эксплуатации" РАКУРС.КБ2.01.10.00 РЭ.
Нормативные документы
1. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Технические условия ТУ 4252-006-27462912-08.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
