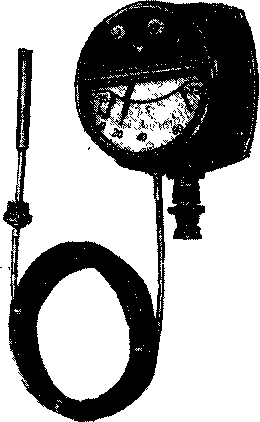

Термометры манометрические, конденсационные, показывающие сигнализирующие ТКП-160Сг

Назначение

Термометры манометрические, конденсационные, показывающие сигнализирующие ТКП-16ОСг предназначены для измерения и сигнализации температуры жидкостей, паров и газов в стационарных установках.

По устойчивости к климатическим воздействиям термометры выпускают в исполнениях:

ТКП-160Сг-УХЛ категории 2 по ГОСТ 15150—Й9 для работы при температуре окружающего воздуха от —50 до +50 °C;

ТКП-160Сг-У категории 3 по ГОСТ 15150—69 для работы при температуре окружающего воздуха от 5 до 50°C;

ТКП-160Сг-Т категории 2 и ТВ — категории 3 по ГОСТ 17532—77Е и ГОСТ 151501—69 для рабоды при температуре от —10 до +55 °C.

По защищенности от воздействия окружающей среды термометры ТКП-160Сг-УХЛ имеют водозащищенное исполнение, остальное — обыкновенное.

Описание

Принцип действия термометра основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры среды.

Основным узлом манометрического термометра является термосистема, состоящая из манометрической пружины с держателем термобаллона и соединительного капилляра. Изменение температуры контролируемой среды воспринимается заполнителем через термобаллон и преобразуется в изменение давления, которое по капилляру передается в манометрическую пружину. Манометрическая пружина под действием давления разворачивается и через тягу и поводок поворачивает ось и укрепленную на ней стрелку.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измерений: от —25 до +75°С; от 0 до 12С°С; от 100 до 200°С; от 200 до 300 °C,.

Класс точности 1,5 и 2,5.

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства не более: 1'2,5 % от диапазона измерений ■— для термометров класса точности 1,5; ±4 % от диапазона измерений — для термометров класса точности 2,5.

Длина соединительного капилляра от 0,6 Д° 26 м.

Длина погружения термобаллона от 160 до 10Ю01 мм.

Комплектность

Совместно с термометром поставляют: асбестовый шнур 06 мм длиной 160 мм; техническое описание и инструкцию по эксплуатации; паспорт.

Поверка

Термометры ТКП-160Сг поверяют по ГОСТ 8.306—78.

Испытания проводила государственная комиссия. Результаты испытаний рассматривало НПО сВНИИМ им. Д. И. Менделеева».
