Клещи токоизмерительные CL, мод. CL120
| Номер в ГРСИ РФ: | 43564-10 |
|---|---|
| Производитель / заявитель: | Фирма "Kew (Thailand) Limited", Таиланд |
Спецраздел. Для измерений силы постоянного и переменного тока. Область применения - электро-радиоизмерения при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43564-10 |
| Действует | по 17.03.2025 |
| Наименование | Клещи токоизмерительные |
| Модель | CL, мод. CL120 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 892a0d4f-2a54-6ca3-cf30-cceb1caf0c74 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | Таиланд |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38832, 38832В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.20 |
Производитель / Заявитель
Фирма "Yokogawa Test & Measurement Corporation", Япония; завод-изготовитель фирма "Kew (Thailand) Ltd.", Таиланд
Таиланд
Navanakom Industrial Estate 60/48, Moo 19, Kloluang, Pathumthani 12120
Поверка
| Методика поверки / информация о поверке | МП "Воентест" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (95%) |
| Неуспешных поверок (СИ непригодно) | 1 (5 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
43564-10: Описание типа
2020-43564-10.pdf
|
Скачать | 81.7 КБ | |
|
43564-10: Методика поверки
2022-mp43564-10.pdf
|
Скачать | 101 КБ |
Описание типа
Назначение
Клещи токоизмерительные серии CL модели CL120 (далее - клещи) предназначены для измерений силы переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Описание
Принцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний , установки нуля.
Конструктивно клещи выполнены в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.

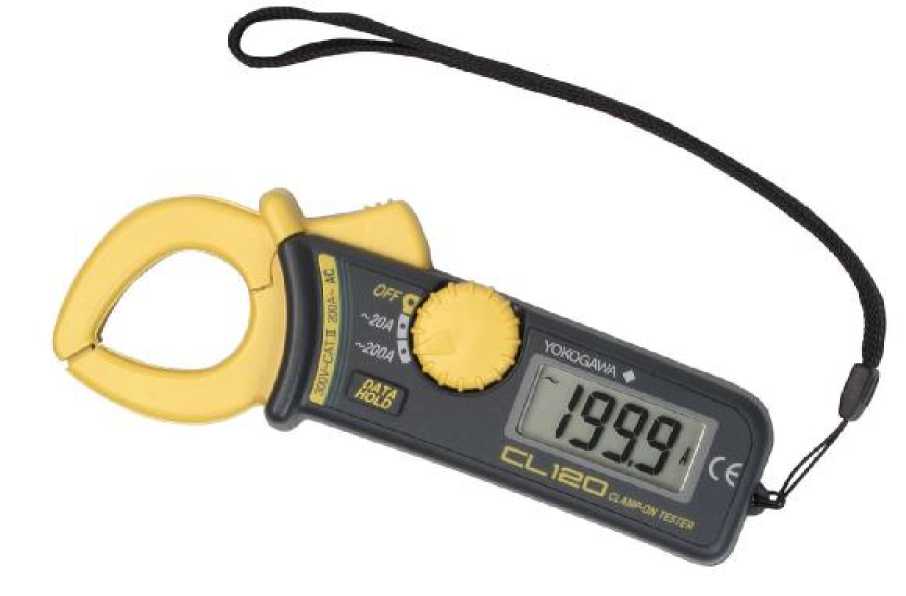

Фотография общего вида клещей представлена на рисунке 1.
Рисунок 1 - Общий вид клещей токоизмерительных серии CL модели CL120
Пломбирование не предусмотрено.
Технические характеристики
Метрологические характеристики клещей приведены в таблице 1.
Таблица 1 - Метрологические характеристики клещей________________
|
Измеряемая величина |
Верхние пределы поддиапазонов измерений |
Разрешение |
Пределы допускаемой погрешности измерений в диапазоне частот: | ||
|
от 50 до 60 Гц |
от 50 до 1000 Гц |
от 40 до 1000 Гц | |||
|
Сила переменного тока |
20 А 200 А |
0,01 А 0,1 А |
±(0,02-1 + 0,5 А) |
±(0,02-I + 0,07 А) - |
- ±(0,03-I + 1 А) |
|
Примечания I - измеренное значение силы переменного тока, А; погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя; погрешность измерений силы переменного тока для значений ниже 3,2 А установлена по данным фирмы-изготовителя. | |||||
Таблица 2 - Основные технические характеристики клещей
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +40°С, % |
от 0 до +40 до 85 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
148 х 59 x 26 |
|
Масса, кг, не более |
0,1 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на клещи в виде наклейки.
Комплектность
Таблица 4 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные серии CL |
модель CL120 |
по заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП 43564-10 |
1 экз. |
Поверка
осуществляется по документу МП 43564-10 «Клещи токоизмерительные серии CL модели
CL120 фирмы «Kew (Thailand) Limited», Таиланд. Методика поверки», утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12. 2009 г.
Основные средства поверки:
- калибратор универсальный 9100Е (с токовыми катушками 10 и 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
