Антенны измерительные рупорно-линзовые П6-80/4
| Номер в ГРСИ РФ: | 43626-10 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО НТЦ "ЭРПА", г.Москва |
|
43626-10: Описание типа
2015-43626-10.pdf
|
Скачать | 77.7 КБ |
Для преобразований СВЧ электромагнитного поля в свободном пространстве в СВЧ сигнал в тракте антенны. Для измерения уровней радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств, электромагнитных полей при эколого-защитных мероприятиях, в задачах навигации и радиолокации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43626-10 |
| Действует | по 06.04.2020 |
| Наименование | Антенны измерительные рупорно-линзовые |
| Модель | П6-80/4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | da0b6868-c6e2-8e7f-6825-276881ca2c33 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | РПУА.411111.004 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38910 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.77 |
Производитель / Заявитель
ООО НТЦ "ЭРПА", РОССИЯ, г.Москва
Россия
117419, ул.Орджоникидзе, дом 8/9 Тел./факс (495) 952 80 99.
Поверка
| Методика поверки / информация о поверке | РПУА.411111.004 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
43626-10: Описание типа
2015-43626-10.pdf
|
Скачать | 77.7 КБ |
Описание типа
Назначение
Антенны измерительные рупорно-линзовые П6-80/4 (далее - антенны) предназначены для преобразований СВЧ электромагнитного поля в свободном пространстве в СВЧ сигнал в тракте антенны.
Описание
Принцип действия антенн основан на преобразовании сверхвысокочастотного электромагнитного излучения, падающего на апертуру антенны, в соответствующую ей высокочастотный сигнал в тракте антенны.

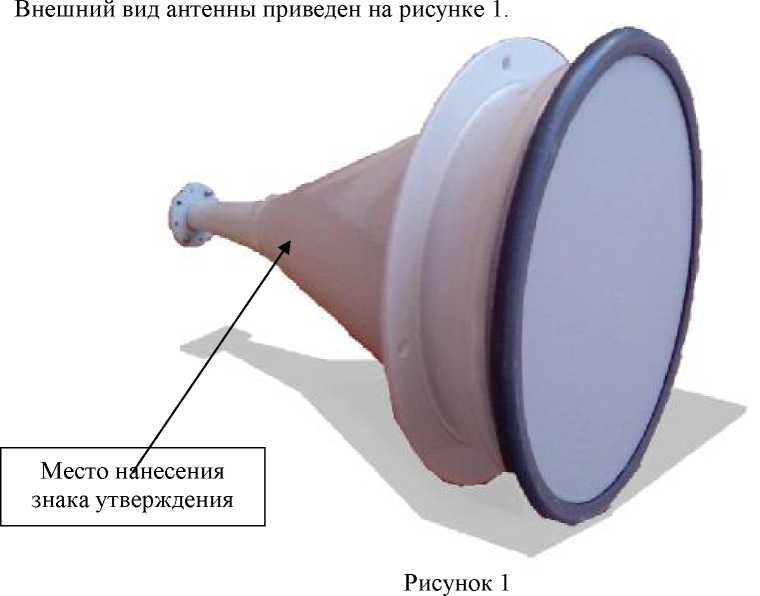

Антенны состоят из конического рупора с волноводным выходом WR15 сечением 3,759х 1,880 мм, фторопластовой линзы для выравнивания фазового распределения поля в раскрыве, защитной радиопрозрачной лавсановой пленки, поворотно-крепежного устройства, позволяющего вращать антенну на 360° относительно геометрической оси конического рупора антенны.
Рупор антенны изготовлен из алюминиевого сплава. Внешние поверхности антенны и крепёжно-поворотного устройства покрыты порошковой краской.
Технические характеристики
Метрологические и технические характеристики антенн приведены в таблице 1. Таблица 1
|
Наименование |
Значение характеристики |
|
Диапазон частот, ГГц |
от 50 до 75 |
|
Коэффициент стоячей волны (КСВН), не более |
1,5 |
|
Коэффициент усиления в диапазоне частот, дБ, не менее |
35 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления ДКУ, дБ |
± 1 |
|
Поляризация |
линейная |
|
Уровень сигнала ортогональной поляризации относительно основной поляризации, дБ, не более |
минус 30 |
|
Масса, кг, не более |
1,15 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
175x208 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 35 °С, %, не более - давление, мм рт. ст. |
от минус 10 до 40 95 от 630 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации
РПУА.411111.004РЭ и на антенну по технологии предприятия-изготовителя.
Комплектность
Комплектность антенн приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорно-линзовая П6-80/4 |
РПУА.411111.004 |
1 |
|
Руководство по эксплуатации |
РПУА.411111.004РЭ |
1 |
|
Методика поверки |
РПУА.411111.004МП |
1 |
|
Упаковка |
РПУА.411111.004У |
1 |
Поверка
осуществляется в соответствии с документом РПУА.411111.004МП «Антенна измерительная рупорно-линзовая П6-80/4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 29.09.2009.
Основные средства поверки:
- установка высшей точности для воспроизведения и передачи размера единицы коэффициента усиления (эффективной площади) направленных антенн с размером апертуры до 40 см в диапазоне частот 54-118 ГГц УВТ 96-А-2000 (ДКУ ± 0,25 дБ);
- генераторы сигналов Г4-141 (погрешность установки частоты ± 1%), Г4-142 (погрешность установки частоты ± 1,5%);
- измерители мощности М3-75 (погрешность измерений ± 6%) с преобразователями ПИ-13 на частотный диапазон 37,5 - 54 ГГц, ПП-14 на частотный диапазон 54 - 78 ГГц;
- измерители КСВН панорамные Р2-68 (погрешность измерений ± (5К+5)%), Р2-69 (погрешность измерений ± (5К+5)%);
- нагрузки волноводные из комплекта измерителей КСВН Р2-68, Р2-69.
Сведения о методах измерений
Антенна измерительная рупорно-линзовая П6-80/4. Руководство по эксплуатации. РПУА.411111.004РЭ.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Антенна измерительная рупорно-линзовая П6-80/4. Технические условия.
РПУА.411111.004ТУ.
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
