Вакуумметры тепловые VD
| Номер в ГРСИ РФ: | 43629-10 |
|---|---|
| Производитель / заявитель: | Компания "Thyracont Vacuum Instruments GmbH", Германия |
|
43629-10: Описание типа
2015-43629-10.pdf
|
Скачать | 107.7 КБ |
Для измерений абсолютного давления негорючих газов. Могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43629-10 |
| Действует | по 07.05.2020 |
| Наименование | Вакуумметры тепловые |
| Модель | VD |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 13ffc44a-a31a-f0d4-49fb-06bace514ca9 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38919 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.80 |
Производитель / Заявитель
Компания "Thyracont Vacuum Instruments GmbH", ГЕРМАНИЯ
Германия
Max-Emanuel Str. 10, 94036 Passau, Germany Тел.++49-851-95986-0, Факс ++49-851-95986-40
Поверка
| Методика поверки / информация о поверке | МИ 140-89 и МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 165 (87%) |
| Неуспешных поверок (СИ непригодно) | 25 (13 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
43629-10: Описание типа
2015-43629-10.pdf
|
Скачать | 107.7 КБ |
Описание типа
Назначение
Вакуумметры тепловые VD (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание
Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.
Конструктивно вакуумметр состоит из первичного измерительного преобразователя Пирани и измерительного блока.
Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя Пирани). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который преобразуется в нормированный выходной электрический сигнал и поступает для обработки на вход измерительного блока вакуумметра. На дисплее измерительного блока отображается значение измеренного абсолютного давления.
Вакуумметры выпускаются в двух модификациях: VD83 и VD84, отличающихся диапазонами измерений и конструктивным исполнением (вакуумметры VD83 изготавливаются с встроенным измерительным преобразователем, а VD84 с автономным измерительным преобразователем, который при эксплуатации соединяется с измерительным блоком при помощи электрического кабеля). В состав вакуумметров входит первичный измерительный преобразователь VSP521 или VSP522 с встроенным температурным компенсатором. Измерительный преобразователь VSP521 отличается от VSP522 типом фланца вакуумного присоединения и габаритными размерами. Вакуумметры имеют корректоры нуля и атмосферного давления.
Вакуумметры могут поставляться в исполнениях с обозначением IR. Эти вакуумметры оснащены инфракрасным информационным портом, предназначенным для обмена данными с персональным компьютером. В этом случае вакуумметр имеет возможность сохранения результатов измерений в устройстве регистрации данных.

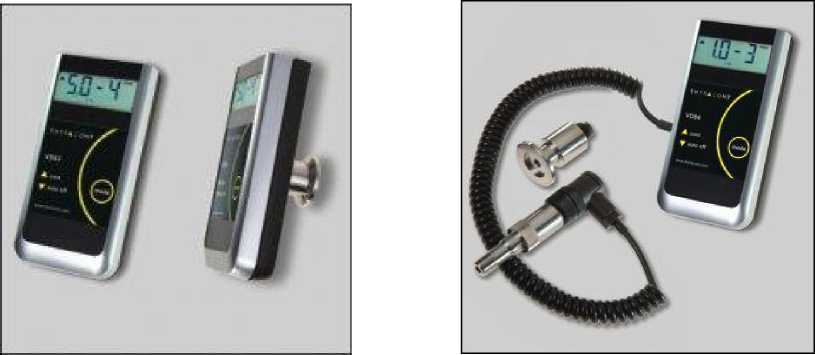

Внешний вид вакуумметров приведен на рисунке 1.
VD83
VD84
Рисунок 1 - Внешний вид вакуумметров тепловых VD
Технические характеристики
Основные технические характеристики вакуумметров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
Модификация |
VD83 |
VD84 |
|
Диапазон измерений, Па (мбар) |
от 5-10’2 до 104 (от 540-4 до 102) |
от 10-1 до 104 (от 10-3 до 102) |
|
Пределы допускаемой относительной погрешности измерений давления, % |
±100 в диапазоне от 5-10’2 до 1 Па ±15 в диапазоне свыше 1 до 103 Па ±30 в диапазоне свыше 103 до 104 Па |
±100 в диапазоне от 10-1 до 1 Па ±15 в диапазоне свыше 1 до 103 Па ±30 в диапазоне свыше 103 до 104 Па |
|
Время установления рабочего режима, мин, не более |
2 | |
|
Напряжение питания постоянного тока, В • от элемента питания (аккумулятор или батарея) • от внешнего ИП |
9 12 | |
|
Потребляемая мощность, Вт, не более |
0,15 | |
|
Максимальное допускаемое испытательное давление, Па |
4-105 | |
|
Тип фланца вакуумного присоединения |
DN16 KF для измерительного преобразователя VSP521 NPT резьба 1/8"для измерительного преобразователя VSP522 | |
|
Степень защиты от воздействий окружающей среды |
IP 40 | |
|
Вид дисплея |
LCD, 12 мм | |
|
Дополнительные сведения |
встроенный измерительный преобразователь |
автономный измерительный преобразователь |
|
Масса, кг, не более |
0,20 |
0,25 |
|
Г абаритные размеры (длинахширинахвысота) мм, не более |
60х47х120 |
600x25x120 (измерит. блок) 47x030 (преобраз. VSP521) 69x017 (преобраз. VSP522) |
|
Средний срок службы, лет |
5 | |
Условия эксплуатации:
• диапазон рабочих температур окружающего воздуха, °С от 5 до 50
• относительная влажность воздуха без конденсации влаги, %, не более 90
• атмосферное давление, кПа от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится фотохимическим или другим способом на лицевую панель измерительного блока вакуумметра и типографским способом на титульный лист руководства по эксплуатации вакуумметра.
Комплектность
В комплект поставки вакуумметров входят:
Вакуумметр 1 шт.
(при поставке мод. VD84 в состав вакуумметра входят измерительный блок, измерительный преобразователь и соединительный кабель)
Заглушка защитная 1 шт.
Руководство по эксплуатации 1 экз.
Поверка
осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки» и МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основными средствами измерений являются установка вакуумметрическая редукционная 1-го разряда ВОУ-1, диапазон измерений от 10-7 до 103 Па, пределы допускаемой относительной погрешности ±(7...3) % и манометр цифровой LEX 1 РАА, диапазон измерений абсолютного давления от 0 до 0,03 МПа, пределы допускаемой основной абсолютной погрешности ±(0,1 % ВПИ +1 ед. мл.разряда).
Сведения о методах измерений
Сведения о методе измерений приведены в руководстве по эксплуатации на вакуумметры тепловые VD.
Нормативные документы
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8-1-103 Па».
3 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для СИ абсолютного давления в диапазоне 1-10-1-1-106 Па».
4 Техническая документация компании «Thyracont Vacuum Instruments GmbH» Германия.
Рекомендации к применению
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством РФ о техническом регулировании.
