Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111
| Номер в ГРСИ РФ: | 43636-10 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Для дистанционных автоматических измерений толщины слоя воды, снега, льда на поверхности дорожного покрытия. Область применения - службы содержания автомобильных дорог, метеорология.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43636-10 |
| Действует | по 07.05.2020 |
| Наименование | Преобразователи измерительные параметров дорожного покрытия дистанционные |
| Модель | DSC111 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 22238689-518d-2d7b-2075-b0f36d280499 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.05 |
| Год регистрации | 2010 |
| Страна-производитель | Финляндия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39038 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.87 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
P.O.Box 26, FIN-00421 Helsinki, FINLAND, тел. +3589 89491, факс +358 9 8949227 www.vaisala.com PL 26, 00421 Helsinki Vanha Nurmijarventie 21, 01670 Vantaa
Поверка
| Методика поверки / информация о поверке | МП 2551-0058-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 579 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
43636-10: Описание типа
2015-43636-10.pdf
|
Скачать | 84.7 КБ | |
|
43636-10: Методика поверки
2022-mp43636-10.pdf
|
Скачать | 515.8 КБ |
Описание типа
Назначение
Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111 (далее - преобразователи DSC111) предназначены для дистанционных измерений толщины слоя воды, снега, льда на поверхности дорожного покрытия.
Описание
Принцип действия преобразователей DSC111 основан на измерении интенсивности потока инфракрасного излучения, его оценке и расчете толщины слоя воды, снега, льда на поверхности дорожного покрытия.
Конструктивно преобразователи DSC111 выполнены в виде единого портативного модуля, в котором приемник и передатчик объединены в одном корпусе. Общий вид преобразователей DSC111 представлен на рис. 1.
Преобразователи DSC111 состоят из передатчика и приемника инфракрасного излучения, блока электроники, процессоров, кронштейна и опоры.
Блок электроники обеспечивает измерение интенсивности потока инфракрасного излучения, которое реализовано на 3 лазерных диодах. Толщина слоя воды, снега, льда на поверхности дорожного покрытия рассчитывается процессором. Изменения излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений толщина слоя воды, снега, льда на поверхности дорожного покрытия процессором рассчитывается коэффициент сцепления между типичным дорожным покрытием и автопокрышкой. Все расчеты проводятся по алгоритмам разработанным фирмой «Vaisala Oyj».
В преобразователях DSC111 имеется термостатирование, функция оповещения о загрязненности оптических поверхностей.
Преобразователи DSC111 могут работать совместно с измерителями DST111, а также в составе дорожной метеорологической станции «ROSA».
Преобразователи DSC111 работают круглосуточно, сообщения о метеорологических параметрах передают непрерывно или по запросу, имеют последовательный интерфейс RS-232, RS485. Дистанция подключения преобразователей DSC111 при использовании RS-232 до 30 м, а при использовании RS-485 до 1500 м.
Рис. 1 Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111 1-передатчик, 2-приемник

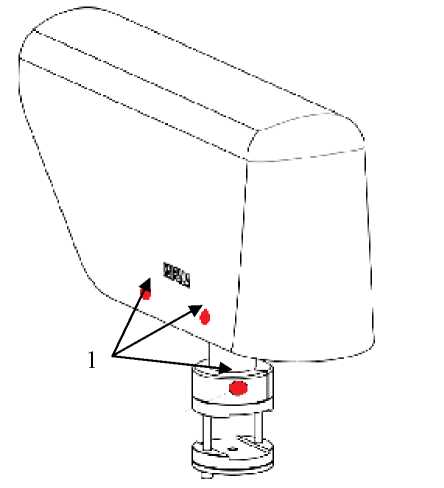

Рис. 2 Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111
1 - пломбы (залитые винты)
Программное обеспечение
Преобразователи параметров дорожного покрытия дистанционные DSC111.
Встроенное ПО «DSC111» обеспечивает сбор, обработку и передачу данных, проверку состояния и настройки преобразователей.
Идентификационные данные программного обеспечения
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSClll.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.15 |
|
Цифровой идентификатор ПО |
АВ 106227, вычислен по алгоритму CRC32 |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значения характеристики | ||
|
Диапазон измерений толщины слоя, мм -воды; -снега; -льда |
от 0 до 10 от 0 до 20 от 0 до 10 | ||
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя, мм -воды; -снега; -льда |
± 0,5 ± 0,5 ± 0,5 | ||
|
Расстояние до поверхности дорожного покрытия, м |
от 2 до 15 | ||
|
Угол установки к горизонту, градус |
от 30 до 85 | ||
|
Электрическое питание, постоянный ток: -напряжение, В |
от 9 до 30 | ||
|
Максимальная потребляемая мощность (включая обогрев), Вт |
4 | ||
|
Г абаритные размеры, мм, не более |
длина |
ширина |
высота |
|
460 |
140 |
210 | |
|
Масса, кг, не более |
3,4 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
10 | ||
|
Условия эксплуатации: - температура воздуха, oC; - относительная влажность воздуха, %; - атмосферное давление, гПа - скорость воздушного потока, м/с |
от минус 40 до 60 от 0 до 100 от 600 до 1100 до 60 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус преобразователя DSC111 путем гравировки.
Комплектность
1. Преобразователь измерительный параметров дорожного покрытия
дистанционный DSC111 1 шт.
Лист № 4
Всего листов 4
2. Формуляр «Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111» 1 шт.
3. Методика поверки МП 2551-0058-2009 1 шт.
Поверка
осуществляется в соответствие с методикой поверки МП 2551-0058-2009 «Преобразователи измерительные параметров дорожного покрытия дистанционные DSC111. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2009 года с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 27.02.2015 года.
Перечень эталонов, необходимых для поверки:
1. Штангенциркуль ЩЦ-1-150-0,05, диапазон от 0 до 150 мм, погрешность ± 0,05 мм.
Сведения о методах измерений
приведены в формуляре «Преобразователи параметров дорожного покрытия дистанционные DSC111».
Нормативные документы
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 до 50 м и длин волн в диапазоне 0,2 до 50 мкм.
3. Техническая документация изготовителя.
Рекомендации к применению
вне сферы государственного регулирования обеспечения единства измерений.
