Преобразователи давления ПДТВХ-1

Назначение

Преобразователи давления ПДТВХ-1 (далее преобразователи) предназначены для измерения избыточного давления неагрессивных сред в системах сбора данных, контроля и регулирования параметров, для непрерывного преобразования значения измеряемого параметра - избыточного давления в унифицированный выходной сигнал. Измеряемая среда - газ, жидкость или пар.

Описание

Преобразователи давления ПДТВХ-1 состоят из тензопреобразователя и электронного устройства. Преобразователи различных моделей имеют унифицированное электронное устройство и отличаются конструкцией измерительного узла.

Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал. Измеряемое давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде электрического тока или напряжения. Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку.

Модификации преобразователей отличаются конструкцией тензопреобразователей, соединительных разъемов , степенью защиты от проникновения воды. Преобразователи выпускаются в однопредельном и многопредельном исполнениях.

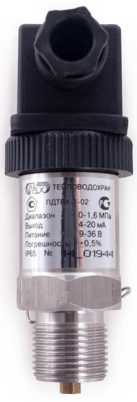

Фотография общего вида средства измерения

ПДТВХ-1-01

ПДТВХ-1-02

ПДТВХ-1-04

Программное обеспечение отсутствует.

Технические характеристики

Верхний предел измерения избыточного давления, МПа

от 0,1 до 100

от ±0,2 до ±1,0 от -45 до ±110 от -40 до +80

Предел допускаемой основной погрешности

от диапазона измерений, %

Температура измеряемой среды, °C

Температура окружающей среды, °C

Дополнительная температурная погрешность

преобразователей на каждые 10°С не превышает, %:  ±0,20; ±0,25; ±0,4; ±0,45; ±0,6

соответственно для преобразователей

с основной погрешностью,%:                         ±0,2; ±0,25; ±0,4; ±0,5; ±1,0

Диапазон изменения выходного сигнала:

- постоянного тока, мА                             от 0 до5; от 0 до 20; от 4 до 20

- постоянного напряжения, В                        от 0,4 до 2; от 0 до 5; от 0 до 10

Электрическое питание преобразователей осуществляется

от источника постоянного тока напряжением, В                     от 9 до 36

По устойчивости к климатическим воздействиям преобразователи соответствуют:

- исполнению УХЛ* категории размещения 3.1 по ГОСТ 15150, но для работы при температуре от ±1 до + 60 °C;

- исполнению УХЛ** категории размещения 3.1 по ГОСТ 15150, но для работы при температуре от -45 до +80 °C;

- исполнению Т категории размещения 3 по ГОСТ 15150, но для работы при температуре от-10 до +55 °C.

По устойчивости к механическим воздействиям преобразователи имеют исполнение N3 по ГОСТ Р 52931.

Степень защиты от попадания внутрь преобразователей пыли и воды IP 65, влагозащитных преобразователей давления IP 68 по ГОСТ 14254.

Масса, кг, не более

Габаритные размеры, мм:

- диаметр, не более

- длина, не более

Знак утверждения типа

Знак утверждения типа наносится на прибор и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки входят:

Преобразователь избыточного давления измерительный ПДТВХ-1     - 1 шт.

Руководство по эксплуатации, объединенное с паспортом ЮТ ЛИ 406 233.000 РЭ (ЮТЛИ 406 233.001 РЭ, ЮТЛИ 406 233.002 РЭ)                     - 1 экз.

Розетка                                                                  - 1 шт.

Поверка

Поверка преобразователей проводится по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Перечень основного оборудования, необходимого для поверки преобразователей: - калибратор давления портативный Метран 501-ПКД-Р. Диапазон измерения от 0 до 60 МПа, пределы допускаемой основной погрешности ± 0,04% ВПИ;

- манометр грузопоршневой МП-60. Диапазон измерения от 0 до 1 МПа, основная относительная погрешность ± 0,05 %;

- манометр грузопоршневой МП-600. Диапазон измерения от 0 до 10 МПа, основная относительная погрешность ± 0,05%;

- манометр грузопоршневой МП-2500. Диапазон измерения от 0 до 100 МПа, основная относительная погрешность ± 0,05%;

- мультиметр HP 34401 А. Диапазон измерения от 0 до ЮОмВ, погрешность измерения ± 0,005%; диапазон измерения от 100 мВ до 1 В, погрешность измерения ± 0,004%;

диапазон измерения от 1 до 10 В, погрешность измерения ± 0,0035%.

Сведения о методах измерений

Изложены в руководстве по эксплуатации, объединенном с паспортом ЮТ ЛИ 406 233.000 РЭ.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими выходными сигналами ГСП. Общие технические условия» условия».

ЮТЛИ406 233.000 ТУ «Преобразователи давления ПДТВХ-1. Технические условия».

Рекомендации к применению
